تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE,FCC,RoHs
رقم الموديل: LNK-HDSDI-4V1D4T
شروط الدفع والشحن
الحد الأدنى لكمية: 1pair
الأسعار: USD 769~789/Pair
تفاصيل التغليف: حزمة التصدير القياسية SDI Fiber Converter
وقت التسليم: 1-3 أيام العمل
شروط الدفع: T / T ، L / C ، D / A ، D / P ، ويسترن يونيون ، موني جرام
القدرة على العرض: 5000 زوج شهريا
موصل الألياف: |
FC/UPC (SC، LC، ST اختياري) |
فقدان الانعكاس:: |
> 15 ديسيبل |
حالة توازن:: |
0-150 م @ 3 جيجابايت/ثانية |
الموصل:: |
BNC |
مسافة الإرسال:: |
20 كم (مسافة أخرى اختيارية) |
درجة حرارة التشغيل:: |
-10 ℃～＋ 55 ℃ |
مدخلات الطاقة:: |
1A@12VDC |
موصل الألياف: |
FC/UPC (SC، LC، ST اختياري) |
فقدان الانعكاس:: |
> 15 ديسيبل |
حالة توازن:: |
0-150 م @ 3 جيجابايت/ثانية |
الموصل:: |
BNC |
مسافة الإرسال:: |
20 كم (مسافة أخرى اختيارية) |
درجة حرارة التشغيل:: |
-10 ℃～＋ 55 ℃ |
مدخلات الطاقة:: |
1A@12VDC |

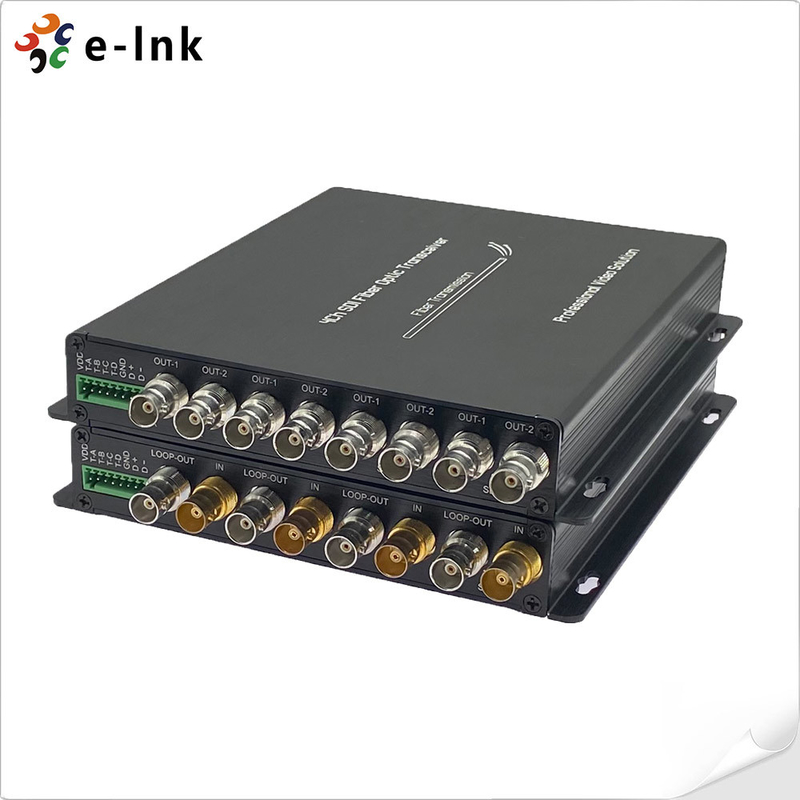

محول ألياف 3G-SDI ذو 4 قنوات مع مخرج حلقة معRS485 & تالي
4 قنوات 3G-SDIمعلومات طلب محول الأليافالمزايا
► نقل فيديو 3G/HD-SDI عبر الألياف الضوئية
► معادلة الكابلات التلقائية لضمان سلامة الإشارة
► إعادة توقيت تلقائي 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية
► متوافق مباشرة مع أنظمة كاميرات 3G/HD-SDI ويدعم مخرج حلقة 4 قنوات
► إرسال لمسافات طويلة تصل إلى 20 كم (12.5 ميل) (مسافات أخرى اختيارية)
► يدعم 4 قنوات تالي
► نقل رقمي كامل غير مضغوط على مستوى البث؛
► دعم 1 قناة RS485 للخلف و 4 قنوات تالي؛
► نطاق درجة حرارة التشغيل (-10℃~+55℃)
4 قنوات 3G-SDIنظرة عامة على محول الألياف
تدعم سلسلة LNK-3GSDI-4V1DT إشارة فيديو عالية الدقة قياسية HD/3G-SDI ذات 4 قنوات و
إشارة RS485 و Tally التي يتم إرسالها عبر كابل ألياف ضوئية واحد. يتضمن محول فيديو E-link 3G-SDI عبر الألياف
جهاز إرسال وجهاز استقبال واحد لإشارة 1080P 3G-SDI. يمكن لمحول ألياف E-link 3G-SDI
إرسال إشارة فيديو 3G-SDI ذات 4 قنوات من خلال ألياف ضوئية واحدة، ويدعم حلقة
الإخراج، 4 قنوات تالي و RS485 للخلف. جودة الفيديو غير مضغوطة على مستوى البث. إنه
يستخدم على نطاق واسع في مجال البث.
4 قنوات 3G-SDIتطبيق محول الألياف
4 قنوات 3G-SDIالفهارس الفنية لمحول الألياف
| مدخل SDI | SMPTE 424M، SMPTE 292M، SMPTE 259M، DVB-ASI، DVB-SSI و Telecom/Datacom |
| 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية | |
| عدد المدخلات: 4 | |
| فقدان الانعكاس: >15DB | |
| التوازن: 0-150 م @3 جيجابت/ثانية | |
| الموصل: BNC | |
| البصريات | القناة: 1 |
| النوع: أحادي الوضع | |
| مسافة الإرسال: 20 كم (مسافات أخرى اختيارية) | |
| فقدان الانعكاس: > 15dB | |
| التردد:< 0.2UI | |
| الموصل: FC/UPC (SC، LC، ST اختياري) | |
| مخرج SDI | عدد المخرجات: 4 |
| مستوى الإشارة: 800mV اسمي | |
| وقت الارتفاع/السقوط: 200ps إشارة | |
| الإفراط:< 10% اتساع | |
| فقدان الانعكاس: >15dB | |
| التردد:< 0.2UI | |
| الموصل: 75Ω BNC | |
| البيانات | 1 قناة RS-485 (كامل/نصف مزدوج) ويدعم NRZ و RZI و Manchester |
| الحد الأقصى 57600 بت في الثانية لـ RS485 | |
| الموصل: طرف لولبي قياسي صناعي | |
| 4 قنوات تالي: A، B، C، D | |
| مؤشر الطاقة والبيئة | درجة حرارة التشغيل: -10℃～＋55℃ |
| مدخل الطاقة: 1A@12VDC | |
| EMI/RFI: تلبية معيار FCC الجزء 15 الفئة A، معيار الاتحاد الأوروبي EMC | |
| متوسط الوقت الخالي من المتاعب: >100000 ساعة | |
| يدعم تنسيق فيديو SDI |
625/25PAL؛ 525/29.97NTSC؛ 525/23.98NTSC؛ 720p50؛ 720p59.94؛ 1080P23.98/24/30/50/60؛ 1080i 23/24/30/50/59.94؛ |
4 قنوات 3G-SDIمعلومات طلب محول الأليافLNK-HDSDI-4V1D4T
| فيديو HD-SDI ذو 4 قنوات مع مخرج حلقة + 1 قناة RS485 للخلف + 4 قنوات تالي، SM 20 كم، FC، بما في ذلك 1 جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواج | LNK-3GSDI-4V1D4T |
| فيديو 3G-SDI ذو 4 قنوات مع مخرج حلقة + RS485 للخلف + 4 قنوات تالي، SM 20 كم، FC، بما في ذلك 1 جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواج |
