تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001 / CE / RoHS / FCC
رقم الموديل: سلسلة LNK-M3G-1V
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: Negotiate
تفاصيل التغليف: عبوة كرتونية قياسية لمحول الألياف SDI
وقت التسليم: 3-5 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000000 قطعة/شهر
المرفق: |
SDI |
طول الموجة: |
1310 نانومتر / 1550 نانومتر |
الغلاف: |
حالة الألومنيوم |
نوع البيانات: |
تالي أو عكس RS485 r |
درجة حرارة العمل: |
-20 درجة مئوية +70 درجة مئوية |
الأبعاد (WxDxH): |
80 × 42 × 22 مم |
المرفق: |
SDI |
طول الموجة: |
1310 نانومتر / 1550 نانومتر |
الغلاف: |
حالة الألومنيوم |
نوع البيانات: |
تالي أو عكس RS485 r |
درجة حرارة العمل: |
-20 درجة مئوية +70 درجة مئوية |
الأبعاد (WxDxH): |
80 × 42 × 22 مم |

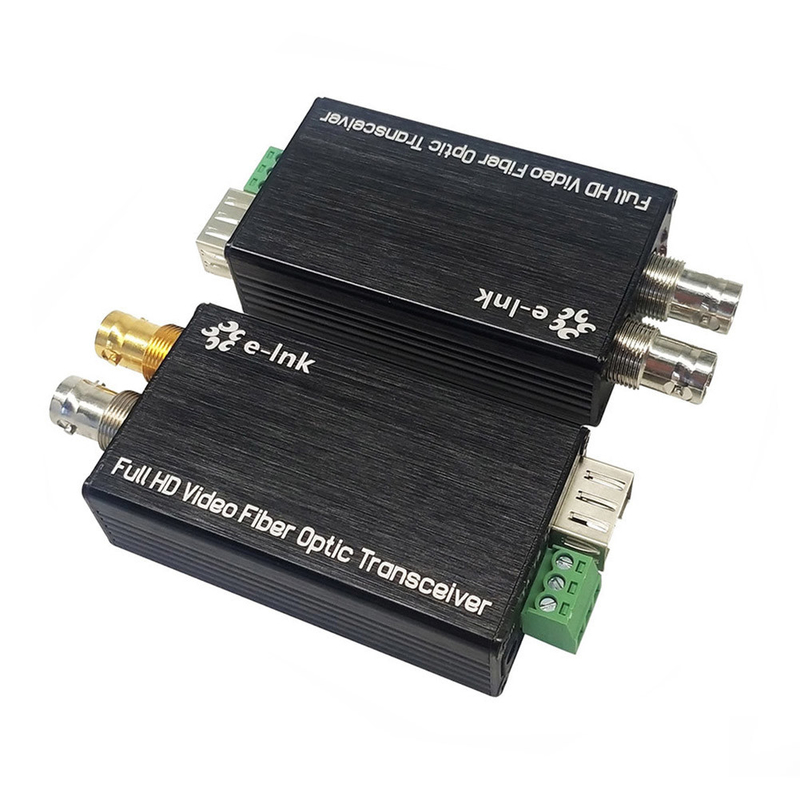

محول صغير للألياف الضوئية SDI مع قدرة نقل طويلة تصل إلى 80 كم
محول الألياف SDIالمزايا:
كل قناة تتضمن 8 قنوات صوتية مضمنة
تعادل الكابلات التلقائي، يستخدم لجميع معدلات أقل من 3.2 جيجابايت/ثانية (Belden 1694A)
إعادة التشغيل الآلي 270Mbit/s - 1.48Gbit/s - 3Gbit/s
متوافقة مباشرة مع أنظمة الكاميرات HD-SDI
القدرة على نقل الطرق الطويلة تصل إلى 80 كم
التبادل الساخن والسداد الساخن
-معالجة جميع الأنماط المرضية، الإرسال الرقمي بالكامل دون ضغط مستوى البث
إشارة حالة LED لمراقبة ظروف العمل
نطاق ديناميكي فائق البصري و خال من التعديل
طول الموجات CWDM 1470 ~ 1610nm اختياري.
- نطاق درجة الحرارة الواسع للغاية على المستوى الصناعي (-20 درجة مئوية ~ + 70 درجة مئوية) ، قابلة للتكيف مع مختلف البيئات.
نظرة عامة
LNK-M3G-1V Series نوع مصغر 3G / HD-SDI محول الألياف يدعم قناة 1 3G / HD-SDI فيديو (صوتي
المدمجة) & Tally أو عكسية إشارة RS485 المنقولة عبر كابل الألياف الضوئية، ومراقبة الإشارة
محليًا عبر مخرج حلقة 3G / HD-SDI. يتضمن E-link 3G / HD-SDI Video عبر محولات الألياف
جهاز إرسال ومستقبل واحد لإشارة 1080P 3G/HD-SDI.
تسجيل الأفلام الحيوانية
️ البث المباشر للأحداث عبر الألياف
شبكات المراقبة عالية الأداء في الجيش أو الأمن
نظام جدار فيديو كبير
نظام مراقبة حركة المرور الذكي
نظم الأمن
مراقبة الصناعة (الكهرباء والكيمياء والصلب والنفط والسكك الحديدية وما إلى ذلك)
مراقبة عسكرية (متجر، حرس الحدود، الخ)
الستاد (للفيديو HD المباشر ، الإرسال الصوتي)
الأبعاد
متطلبات الطاقة
لمحة عامة عن الواجهة و LED
تعليمات التثبيت
1.قبل تثبيت
تحقق من المنتج عند استلامه من أجل أي ضرر مرئي قد يكون قد تسبب به أثناء الشحن.
(1)محتويات العبوة:
جهاز إرسال الألياف SDI x 1
جهاز استقبال الألياف SDI x 1
محول الطاقة x 2
دليل المستخدم x 1
(2) يرجى قراءة دليل الاستخدام بعناية قبل تركيب المنتج.
(3) يرجى قراءة تعليمات السلامة بعناية
(4) لا تفتح الجهاز
(5) يرجى ملاحظة الملصق على الأجهزة، T هو المرسل، R هو المستقبل.
2.إجراءات التثبيت
(1) قم بتوصيل جهاز الإرسال البصري وكاميرا أو جهاز إخراج آخر
ثمّ جهاز الطاقة على.
(2) قم بتوصيل جهاز الاستقبال البصري والشاشة ثم قم بتوصيل الألياف ثم قم بتشغيل جهاز الطاقة
3.TALLY أو RS485 العكسيالاتصال:
جهاز إرسال TALLY أو RS485 إشارة الخروج الاتصال: (يمكن تشغيل مؤشر LED مباشرة)
| الـ TA | السل | TC | |
| LED ON | LED - | LED + | لا |
| إيقاف الإضاءة | لا | LED+ | مصباح LED |
| RS485 العكسي | البيانات + | البيانات | لا |
جهاز الاستقبال TALLY أو RS485 إشارة الدخول الاتصال: (نوع حمولة LED مناسبة لOC محرك LED - سائق)
| الـ TA | السل | TC | |
| الحساب | مدخل الإشارة | كوم | كوم |
| RS485 العكسي | البيانات + | البيانات | لا |
تعليمات المسؤولية
المؤشرات التقنية
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 550م-20كيلومتر |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| البيانات | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | الحساب أو العكس RS485 |
| دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 أقصى 57600bps لـ RS485 |
| BER | <10 9 |
| الكهرباء | |
| محول الطاقة | التيار المتردد 5 ~ 25 فولت |
| استهلاك الطاقة | < 5W |
| مؤشر LED | |
| SDI | فيديو SDI |
| الناتج | إمدادات الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 80 × 42 × 22 ملم |
| الوزن | 1 كجم لكل زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | سطح المكتب |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |
الحزمة تتضمن
الحزمة تتضمن
إرسال SDI x 1
مُستقبل SDI x 1
وحدة SFP x 2
دليل المستخدم
يرجى التحقق من أن جميع العناصر مدرجة في الصندوق. إذا كان أي شيء مفقود، يرجى الاتصال بالبائع.
