تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001 / CE / RoHS / FCC
رقم الموديل: سلسلة LNK-12GSDI-1V2R1GE
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: Negotiate
تفاصيل التغليف: عبوة كرتونية قياسية لجهاز توسيع الألياف SDI
وقت التسليم: 1-3 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000000 قطعة/شهر
المدخلات: |
1 × 12G-SDI على BNC |
انتاج |: |
2 × ألياف FC الضوئية / 1 × 12G-SDI حلقة خارج على BNC |
إيثرنت: |
10/100 / 1000Mbps |
الغلاف: |
حالة الألومنيوم |
درجة حرارة العمل: |
-10 ℃ ～ 70 ℃ |
الأبعاد (WxDxH): |
117 × 80 × 24 (مم) |
المدخلات: |
1 × 12G-SDI على BNC |
انتاج |: |
2 × ألياف FC الضوئية / 1 × 12G-SDI حلقة خارج على BNC |
إيثرنت: |
10/100 / 1000Mbps |
الغلاف: |
حالة الألومنيوم |
درجة حرارة العمل: |
-10 ℃ ～ 70 ℃ |
الأبعاد (WxDxH): |
117 × 80 × 24 (مم) |

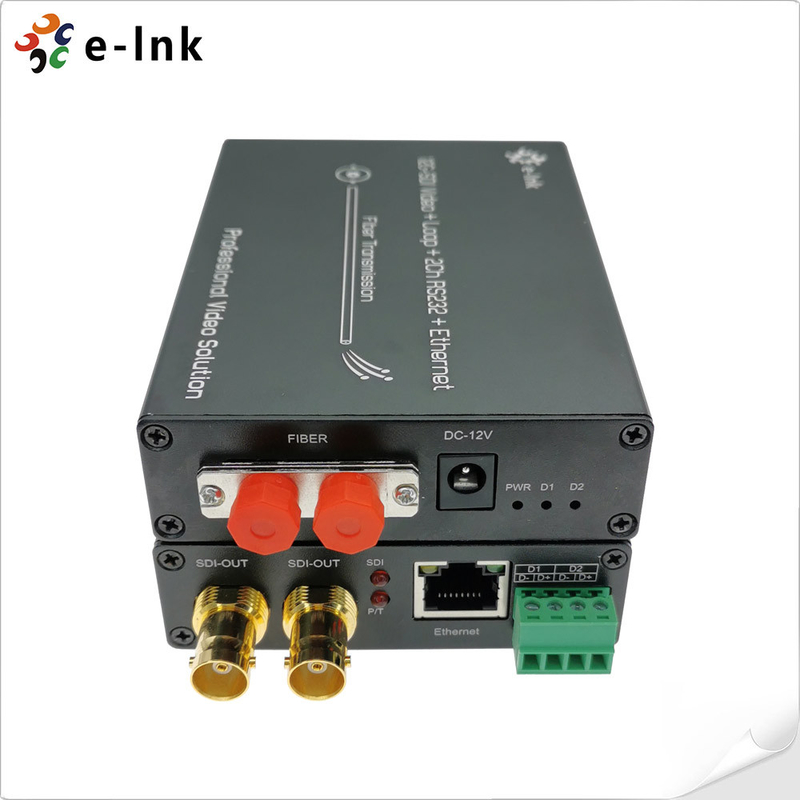

12G-SDI إلى محول الألياف مع Gigabit Ethernet و 2Ch إلى الوراء RS485
مُطول الألياف SDIالمزايا:
كل قناة SDI تتضمن 8 قنوات صوتية مضمنة
تعادل الكابلات التلقائي لضمان سلامة الإشارة
يدعم ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD)
قفلات إعادة التسجيل المتكاملة إلى SMPTE معدلات 11.88 جيجابايت في الثانية، 5.94 جيجابايت في الثانية، 2.97 جيجابايت في الثانية، 1.485 جيجابايت في الثانية
أو تقسيم إلى 1.001 سوبراتس و 270 Mbps
متوافقة مباشرة مع أنظمة الكاميرات 12G / 6G / 3G-SDI
القدرة على نقل الطرق الطويلة تصل إلى 80 كم
دعم 2Ch للخلف RS485
يدعم 1Ch 10/100/1000M Ethernet
- إرسال مستوى البث الرقمي الكامل بدون ضغط
نطاق ديناميكي فائق البصري و خال من التعديل
تقنية الألياف الضوئية WDM/CWDM/DWDM
يدعم 4K*2K ((3840*2160@60Hz) ، 1080P، 1080I، 720P.
نظرة عامة
LNK-12GSDI-1V2R1GE سلسلة 12G-SDI محول الألياف يدعم 1Ch 12G الفيديو (صوت مضمن)
& 1Ch جيجابيت إيثرنت& 2Ch إلى الوراء RS485
إشارة محلية عبر مخرج حلقة 12G. تشمل E-link 12G Video over Fiber Converters جهاز نقل واحد
ومستقبل واحد لـ HDTV 4K * 2K ((3840 * 2160 @ 60Hz) ، 1080P ، 1080I ، 720P.
المؤشرات التقنية
| الصيغ | يدعم ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD) |
| متوافق | متوافق مع DVB-ASI و AES10 (MADI) |
| المدخلات | 1 × 12G-SDI على BNC |
| الناتج | 2 × ألياف FC الضوئية |
| 1 × 12G-SDI حلقة خارج على BNC | |
| القرار المدعوم | التلفزيون عالي الدقة 4K*2K، 1080P، 1080I، 720P |
| نطاق الدقة | 3840*2160@60Hz |
| مواصفات كابلات الدخول | ≤70m@12G SDI Belden 1694A |
| مواصفات كابل الخروج | ≤60m@12G SDI Belden 1694A |
| الايثرنت | 10/100/1000Mbps |
| نوع البيانات | 2Ch إلى الوراء RS485 |
| عرض النطاق الترددي للنقل البصري | 270 ميغاهرتز 12 غيغاهرتز |
| القوة | 12 VDC |
| استهلاك الطاقة | 6 واط (حد أقصى) |
| الأبعاد (LxWxH) | 117 × 80 × 24 (ملم) |
| درجة حرارة العمل | -10 درجة مئوية 70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية 85 درجة مئوية |
