تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
Model Number: LNK-12GSDI-1V2R1GE
الوثيقة: E-link LNK-12GSDI-1V2R1GE 1....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1pcs
الأسعار: قابل للتفاوض
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Operating Temperature:: |
-10℃～70℃ |
Dimensions (LxWxH): |
117 x 80 x 24 (mm) |
Formats: |
Supports ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) And ST-259(SD) |
Data type: |
2Ch Backward RS485 |
Power: |
12 VDC |
Operating Temperature:: |
-10℃～70℃ |
Dimensions (LxWxH): |
117 x 80 x 24 (mm) |
Formats: |
Supports ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) And ST-259(SD) |
Data type: |
2Ch Backward RS485 |
Power: |
12 VDC |
مزايا المنتج
► تتضمن كل قناة SDI 8-قناة صوت مضمنة
► معادلة الكابلات الأوتوماتيكية لضمان سلامة الإشارة
► يدعم ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) و ST-259(SD)
► متكامل مُعيد توقيت يُغلق إلى SMPTE معدلات من 11.88 جيجابت في الثانية، 5.94 جيجابت في الثانية، 2.97 جيجابت في الثانية، 1.485 جيجابت في الثانية أو تقسيم على 1.001 السرعات الفرعية و 270 ميغابت في الثانية
► متوافق مباشرة مع 12G/6G/3G-أنظمة كاميرات SDI
► قدرة إرسال طويلة تصل إلى 80 كيلومترًا
الفهارس الفنية
|
التنسيقات |
يدعم ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) و ST-259(SD) |
|
متوافق |
متوافق مع DVB-ASI و AES10 (MADI) |
|
مدخل |
1 × 12G-SDI على BNC |
|
مخرج |
2 x FC الألياف الضوئية |
|
1 × 12G-SDI حلقة خارج على BNC |
|
|
الدقة المدعومة |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
نطاق الدقة |
3840*2160@60Hz |
|
مدخل مواصفات الكابل |
≤70m@12G SDI Belden 1694A |
|
|
≤60m@12G SDI Belden 1694A |
|
إيثرنت |
10/100/1000 ميجابت في الثانية |
|
نوع البيانات |
2Ch Backward RS485 |
|
عرض النطاق الترددي للإرسال الضوئي |
270 ميجاهرتز～12 جيجاهرتز |
|
الطاقة |
12 VDC |
|
استهلاك الطاقة |
6 W (الحد الأقصى) |
|
الأبعاد (LxWxH) |
117 x 80 x 24 (مم) |
|
تشغيل درجة الحرارة |
-10℃～70℃ |
|
درجة حرارة التخزين |
-40℃～85℃ |
نظرة عامة

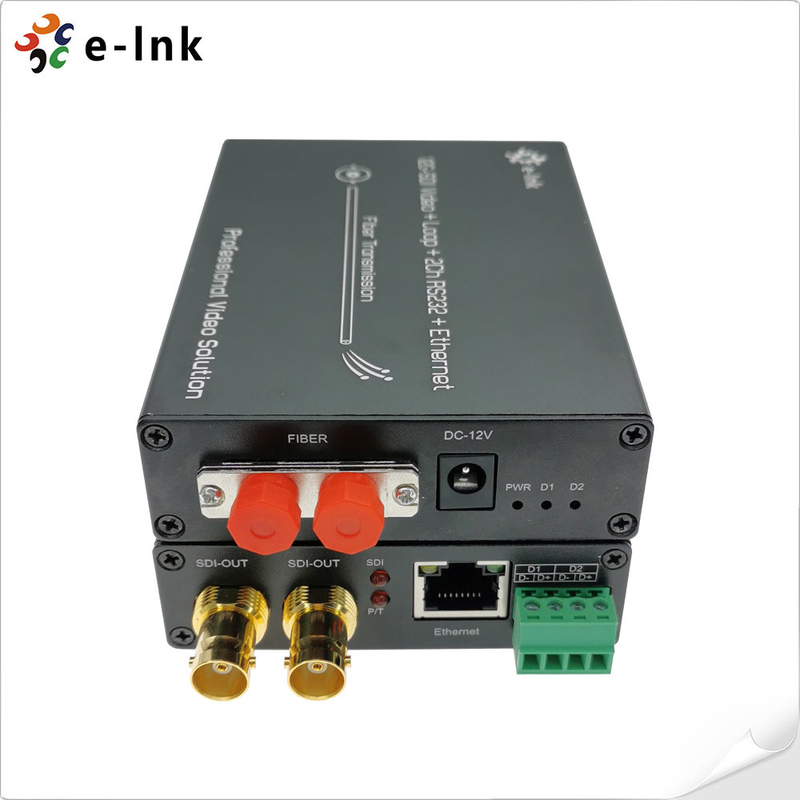

LNK-12GSDI-1V2R1GE سلسلة محول ألياف 12G-SDI يدعم 1Ch 12G فيديو (الصوت مضمن) &1Ch Gigabit Ethernet&2Ch Backward RS485 يتم إرسالها عبر كابل الألياف الضوئية, ومراقبة الإشارة محليًا عبر 12G حلقة الإخراج. تتضمن E-link 12G محولات الفيديو عبر الألياف جهاز إرسال وجهاز استقبال لـ HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P.
تطبيق
فيديو
