تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE,FCC,RoHs
رقم الموديل: LNK-M3G-1V1D-20
شروط الدفع والشحن
الحد الأدنى لكمية: 1 أزواج
الأسعار: negotiate
تفاصيل التغليف: حزمة التصدير القياسية SDI Fiber Converter
وقت التسليم: 3-6 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 10000 زوج / يوم
نوع البيانات: |
إلى الوراء RS485 (اختياري) |
درجة حرارة العمل: |
-40 درجة مئوية 85 درجة مئوية |
درجة حرارة التخزين: |
-40 درجة مئوية 80 درجة مئوية |
استهلاك الطاقة: |
2 واط (على الأكثر) |
القوة: |
5-15 فولت تيار مستمر |
عرض النطاق الترددي للنقل البصري: |
270 ميجا هرتز ~ 12 جيجا هرتز |
الأبعاد (LxWxH): |
80 × 40 × 20 (مم) |
نوع البيانات: |
إلى الوراء RS485 (اختياري) |
درجة حرارة العمل: |
-40 درجة مئوية 85 درجة مئوية |
درجة حرارة التخزين: |
-40 درجة مئوية 80 درجة مئوية |
استهلاك الطاقة: |
2 واط (على الأكثر) |
القوة: |
5-15 فولت تيار مستمر |
عرض النطاق الترددي للنقل البصري: |
270 ميجا هرتز ~ 12 جيجا هرتز |
الأبعاد (LxWxH): |
80 × 40 × 20 (مم) |
نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة (-20 درجة مئوية ~ + 70 درجة مئوية) ، قابلة للتكيف مع مختلف البيئات.
نظرة عامة

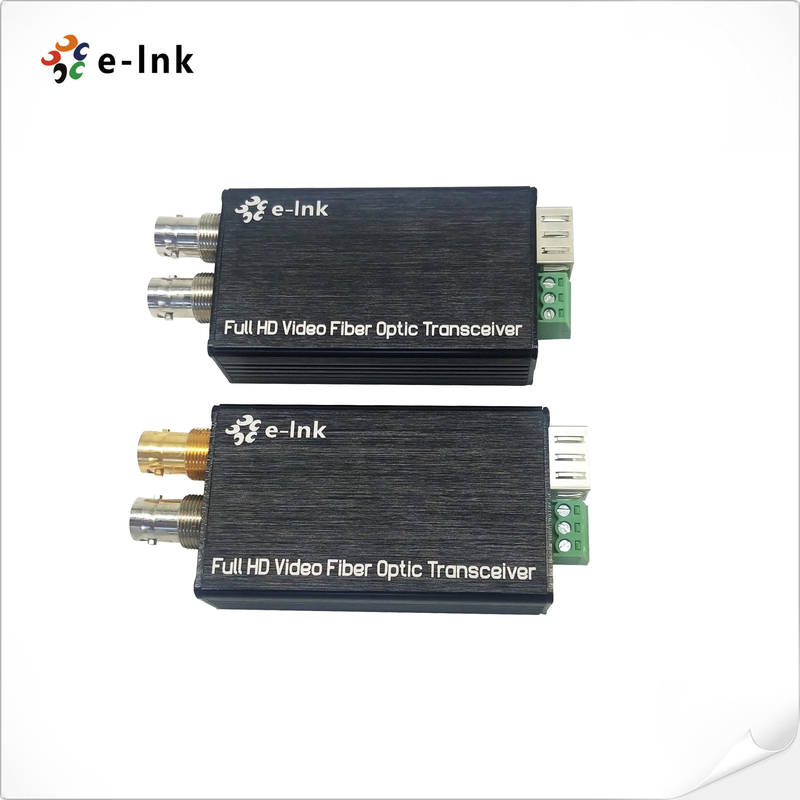

LNK-M3G-1V Series Converter Fiber 3G/HD-SDI من النوع المصغر يدعم 3G/HD-SDI فيديو قناة واحدة
(صوت مضمن) & Tally أو عكس إشارة RS485 المنقولة عبر كابل الألياف الضوئية، ومراقبة
إشارة محلية عبر مخرج حلقة 3G / HD-SDI. تشمل E-link 3G / HD-SDI Video over Fiber Converters
جهاز إرسال واحد ومستقبل واحد لإشارة 1080P 3G/HD-SDI.
المؤشرات التقنية
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 550م-20كيلومتر |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| البيانات | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | الحساب أو العكس RS485 |
| دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 أقصى 57600bps لـ RS485 |
| BER | <10 9 |
| الكهرباء | |
| محول الطاقة | التيار المتردد 5 ~ 25 فولت |
| استهلاك الطاقة | < 5W |
| مؤشر LED | |
| SDI | فيديو SDI |
| الناتج | إمدادات الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 80 × 40 × 20 ملم |
| الوزن | 1 كجم لكل زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | سطح المكتب |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |
التطبيق
معلومات الطلب
| النموذج | الوصف |
| LNK-M3G-1V1T-MM | 3G-SDI من نوع صغير إلى محول الألياف مع Tally و loop out ، MMF ، LC Fiber Connector 500 متر ، بما في ذلك جهاز الإرسال والمستقبل ، يستخدم من قبل الأزواج |
| LNK-M3G-1V1D-MM | 3G-SDI من نوع صغير إلى محول الألياف مع RS485 العكسي والحلقة الخارجة ، MMF ، LC Fiber Connector 500 متر ، بما في ذلك جهاز الإرسال والمستقبل ، تستخدم من قبل الأزواج |
| (إل إن كيه-إم 3 جي-1ف1 تي-20) | 3G-SDI من نوع صغير إلى محول الألياف مع Tally و Loop Out ، SMF ، LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والمستقبل ، تستخدم من قبل الأزواج |
| (إل إن كيه-إم 3 جي-1ف1 دي-20) | 3G-SDI من نوع صغير إلى محول الألياف مع RS485 العكسي والحلقة الخارجة ، SMF ، LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والمتلقي ، تستخدم من قبل الأزواج |
| (إل إن كيه-إم 3 جي-1ف1 تي-40) | تحويل 3G-SDI من النوع المصغر إلى الألياف مع Tally و loop out ، SMF ، LC Fiber Connector 40KM ، بما في ذلك جهاز الإرسال والمستقبل ، يستخدم بالأزواج |
| (إل إن كي-إم 3 جي-1 في 1 دي-40) | 3G-SDI من نوع صغير إلى محول الألياف مع RS485 العكسي والحلقة الخارجة ، SMF ، LC Fiber Connector 40KM ، بما في ذلك جهاز الإرسال والمستقبل ، تستخدم من قبل الأزواج |
