تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: سلسلة LNK-3G2V2BA2D1E1T1S
شروط الدفع والشحن
الحد الأدنى لكمية: وحدة 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: الحزمة القياسية لتحويل وسائط الألياف
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 10000 قطعة / الشهر
ميناء الألياف: |
Simplex LC |
مسافة الإرسال: |
20 كم |
الطول الموجي: |
1310 نانومتر / 1490 نانومتر // 1550 نانومتر |
مزود الطاقة: |
DC12V 1A |
استهلاك الطاقة: |
<6 واط |
وزن: |
1.1 كجم / زوج |
ميناء الألياف: |
Simplex LC |
مسافة الإرسال: |
20 كم |
الطول الموجي: |
1310 نانومتر / 1490 نانومتر // 1550 نانومتر |
مزود الطاقة: |
DC12V 1A |
استهلاك الطاقة: |
<6 واط |
وزن: |
1.1 كجم / زوج |

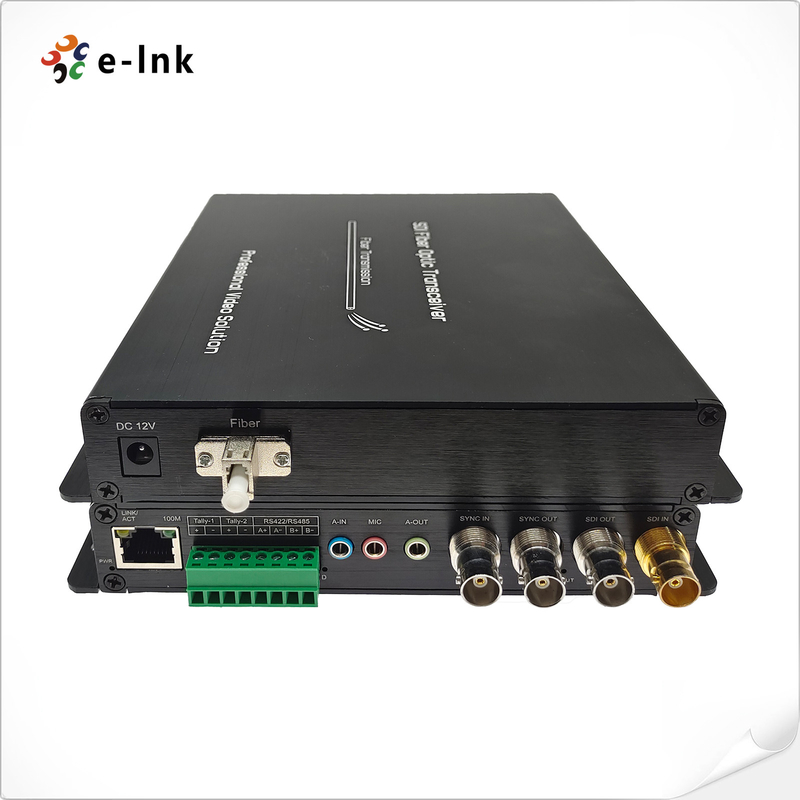

محول ألياف الفيديو 3G-SDI مع صوت + RS422 + إيثرنت + تالي + تزامن ثلاثي المستويات
محول الألياف SDIمزايا
1. 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syn over one fiber
2. دعم جميع المعايير الشائعة لنقل الفيديو الرقمي مثل SMPTE 424M و SMPTE 292M و SMPTE 259M و SMPTE 297M التي تعمل في 3G-SDI و HD-SDI و SD-SDI و ASI على التوالي
تحديد
| واجهة الألياف الضوئية | |
| واجهة الألياف | Simplex LC |
| مسافة الإرسال | 20 كم |
| الطول الموجي | 1310 نانومتر / 1490 نانومتر // 1550 نانومتر |
| فيديو 3G-SDI | |
| واجهة الفيديو | BNC |
| إدخال / إخراج الفيديو المعاوقة | 75Ω |
| إدخال / إخراج الفيديو الجهد | نموذجي: 1Vpp ، الحد الأدنى 0.5Vpp ، الحد الأقصى 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2 جيجابت / ثانية |
| الكسب التفاضلي (10٪ 90٪ APL) | <1٪ |
| معيار الفيديو SDI | 270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / م (HD-SDI) |
| رسم الخرائط SMPTE425M3Gb / s (3G-SDI) | |
| الواجهة التسلسلية SMPTE424M 3Gb / s (3G-SDI) | |
| إدخال الفيديو | 1Ch SDI IN + 1Ch SDI OUT على TX |
| إخراج الفيديو | 1Ch SDI IN + 1Ch SDI OUT على RX |
| صوتي | |
| واجهة الصوت | 3.5 ملم جاك |
| صيغة صوتية | @ 48 كيلو هرتز |
| إدخال الصوت | 1Ch Audio IN أو 1Ch Mic + 1Ch Audio OUT على TX |
| مخرج الصوت | 1Ch Audio IN أو 1Ch Mic + 1Ch Audio OUT على RX |
| RS422 / 485 البيانات التسلسلية | |
| الواجهة المادية | محطة المسمار القياسية الصناعية |
| نوع البيانات | RS422 / RS485 ثنائي الاتجاه |
| تردد / معدل الدعم |
الأعلى.115200 بت في الثانية لـ RS422 |
| BER | <10-9 |
| تالي | |
| واجهة تالي | محطة المسمار القياسية الصناعية |
| نوع تحميل LED | يمكن أن تدفع مؤشر LED مباشرة |
| تالي المدخلات | تالي 2 + ؛تالي -2 - |
| تالي الناتج | تالي -1 + ؛تالي -1 - |
| إيثرنت | |
| المعايير |
IEEE 802.3 10Base-T |
| واجهه المستخدم | 1 × 10 / 100BASE-TX RJ45 |
| نمط العمل | التفاوض التلقائي بشكل افتراضي |
| تزامن ثلاثي المستوى تناظري | |
| واجهة المزامنة | 75Ω BNC |
| مزامنة | انفجار أسود تناظري / SDTV ثنائي المستوى / HDTV ثلاثي المستوى |
| الإشارة | تزامن ثلاثي المستويات SMPTE ST 274، ST 276 |
| تعويض الخساره | 46.5 ديسيبل إلى 10 ميجا هرتز |
| مدخل | 1Ch Sync IN + 1Ch Sync OUT في TX |
| انتاج | | 1Ch Sync IN + 1Ch Sync OUT على RX |
| الكهرباء | |
| مدخلات الطاقة | DC12V 1A |
| استهلاك الطاقة | <6 واط |
| ميكانيكي | |
| الأبعاد (LxWxH) | 85 × 70 × 30 ملم |
| وزن | 1.1 كجم / زوج |
| غلاف | حالة الألومنيوم |
| خيارات التركيب | التثبيت على الحائط أو سطح المكتب |
| بيئي | |
| درجة حرارة العمل | -20 درجة مئوية +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية + 80 درجة مئوية |
| رطوبة العمل | 0 ~ 95٪ |
| MTBF | ≥100000 ساعة |
ملخص
يوفر موسع الألياف E-link LNK-3G2V2BA2D1E1T1S 3G-SDI نقل فيديو 1Ch BIDI 3G-SDI وصوت تناظري خلفي 2 قناة وصوت تناظري خلفي 1 قناة BIDI RS422 و 1 قناة 100M إيثرنت و 1Ch Backward Tally و 1Ch تناظري خلفي ثلاثي المستوى محول مزامنة عبر الألياف ، بما في ذلك 1 جهاز إرسال وجهاز استقبال ، يستخدمهما أزواج عبر الكابلات الضوئية أحادية الوضع.
معلومات الطلب
| نموذج | وصف |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync over Fiber Converter، SMF، LC، 20KM ، بما في ذلك جهاز إرسال واحد وجهاز استقبال ، يستخدمه أزواج |
