تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: سلسلة LNK-3G-2BV1T2BD2A1M
شروط الدفع والشحن
الحد الأدنى لكمية: وحدة 1
الأسعار: قابل للتفاوض
تفاصيل التغليف: الحزمة القياسية لتحويل وسائط الألياف
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 10000 قطعة / الشهر
واجهة الألياف: |
Simplex LC |
مسافة الإرسال: |
20 كم |
الطول الموجي: |
1310 نانومتر / 1550 نانومتر |
مزود الطاقة: |
تيار مستمر 5 ~ 25 فولت |
مقاس: |
120 × 105 × 28 ملم |
وزن: |
1.1 كجم / زوج |
واجهة الألياف: |
Simplex LC |
مسافة الإرسال: |
20 كم |
الطول الموجي: |
1310 نانومتر / 1550 نانومتر |
مزود الطاقة: |
تيار مستمر 5 ~ 25 فولت |
مقاس: |
120 × 105 × 28 ملم |
وزن: |
1.1 كجم / زوج |

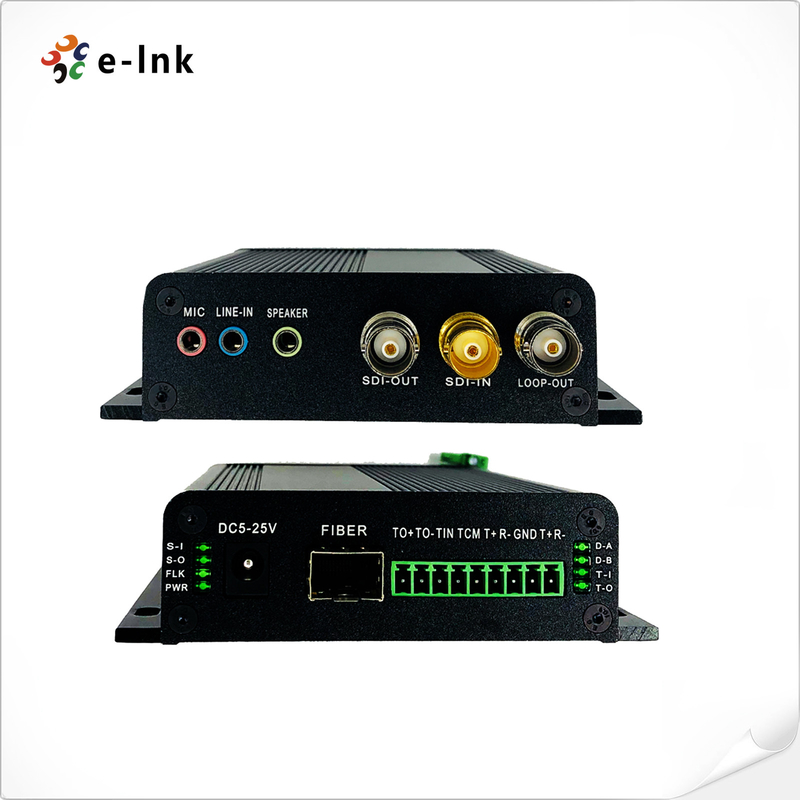

1Ch Bidi 3G-SDI Video Fiber Converter مع Tally + RS485 + Audio + Microphone
محول الألياف SDIمزايا
ملخص
يدعم محول الألياف LNK-3G-2BV1T2BD2A1M Series 3G / HD-SDI فيديو ثنائي الاتجاه 3G / HD-SDI (صوت مضمن) ، قناة واحدة ، بيانات RS485 أو RS422 ثنائية الاتجاه ثنائية القناة ، صوت ستيريو خارجي ثنائي القناة ، و 1 قناة ميكروفون إشارة تنتقل عبر كابل الألياف البصرية.يتضمن E-link 3G / HD-SDI Video عبر محولات الألياف جهاز إرسال واحد وجهاز استقبال واحد لإشارة 3G / HD-SDI 1080P.
معلومات الطلب
| نموذج | وصف |
| LNK-3G-2BV1T2BD2A1M | 1Ch ثنائي الاتجاه 3G-SDI + 1Ch Tally + 2Ch ثنائي الاتجاه RS485 أو RS422 + 2Ch صوت ستيريو + 1Ch ميكروفون فوق محول الألياف ، وضع واحد من الألياف ، LC ، 20 كم ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدم من قبل الأزواج |
تخصيص
| واجهة الألياف الضوئية | |
| واجهة الألياف | Simplex LC |
| مسافة الإرسال | 0-20 كم |
| الطول الموجي | 1310 نانومتر / 1550 نانومتر |
| فيديو | |
| واجهة الفيديو | BNC |
| إدخال / إخراج الفيديو المعاوقة | 75Ω |
| إدخال / إخراج الفيديو الجهد | نموذجي: 1Vpp ، الحد الأدنى 0.5Vpp ، الحد الأقصى 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2 جيجابت / ثانية |
| الكسب التفاضلي (10٪ 90٪ APL) | <1٪ |
| دعم تنسيق SDI | 625/25 بال |
| 525 / 29.97 نتسك ، 525 / 23.98 نتسك | |
| 720p50 ، 720p59.94 | |
| 1080 ط 23/24/30/50 / 59.94 | |
| 1080 بكسل 23.98 / 24/30/50/60 | |
| معيار الفيديو SDI | 270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / م (HD-SDI) |
| رسم الخرائط SMPTE425M3Gb / s (3G-SDI) | |
| الواجهة التسلسلية SMPTE424M 3Gb / s (3G-SDI) | |
| بيانات أو تالي | |
| الواجهة المادية | محطة المسمار القياسية الصناعية |
| نوع البيانات | RS485 (افتراضي) أو RS422 (اختياري) ، إشارة Tally |
| تردد / معدل الدعم |
الأعلى.115200 بت في الثانية لـ RS422 الأعلى.57600 بت في الثانية لـ RS485 |
| BER | <10ˉ9 |
| صوت ستيريو أو ميكروفون | |
| إدخال وإخراج الصوت | 3.5 ملم صوت |
| صيغة صوتية | @ 48 كيلو هرتز |
| الكهرباء | |
| محول كهرباء | تيار مستمر 5 ~ 25 فولت |
| استهلاك الطاقة | <5 واط |
| مؤشر LED | |
| ملاحظة | مزود الطاقة |
| دات | بيانات |
| ميكانيكي | |
| الأبعاد (LxWxH) | 120 × 105 × 28 ملم |
| وزن | 1.5 كجم / زوج |
| غلاف | حالة الألومنيوم |
| خيارات التركيب | جدار جبل |
| بيئي | |
| درجة حرارة العمل | -20 درجة مئوية +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية + 80 درجة مئوية |
| رطوبة العمل | 0 ~ 95٪ |
| MTBF | ≥100000 ساعة |
