تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: سلسلة LNK-3GSDI-1V2BD1A
شروط الدفع والشحن
الحد الأدنى لكمية: وحدة 1
الأسعار: negotiable
تفاصيل التغليف: الحزمة القياسية لتحويل وسائط الألياف
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 10000 قطعة / الشهر
ميناء الألياف: |
Simplex LC |
مسافة: |
20 كم |
الطول الموجي للألياف: |
1310 نانومتر / 1550 نانومتر |
مدخلات الطاقة: |
تيار مستمر 5 ~ 25 فولت |
حجم المنتج: |
120 × 105 × 28 ملم |
وزن: |
1.5 كجم / زوج |
ميناء الألياف: |
Simplex LC |
مسافة: |
20 كم |
الطول الموجي للألياف: |
1310 نانومتر / 1550 نانومتر |
مدخلات الطاقة: |
تيار مستمر 5 ~ 25 فولت |
حجم المنتج: |
120 × 105 × 28 ملم |
وزن: |
1.5 كجم / زوج |

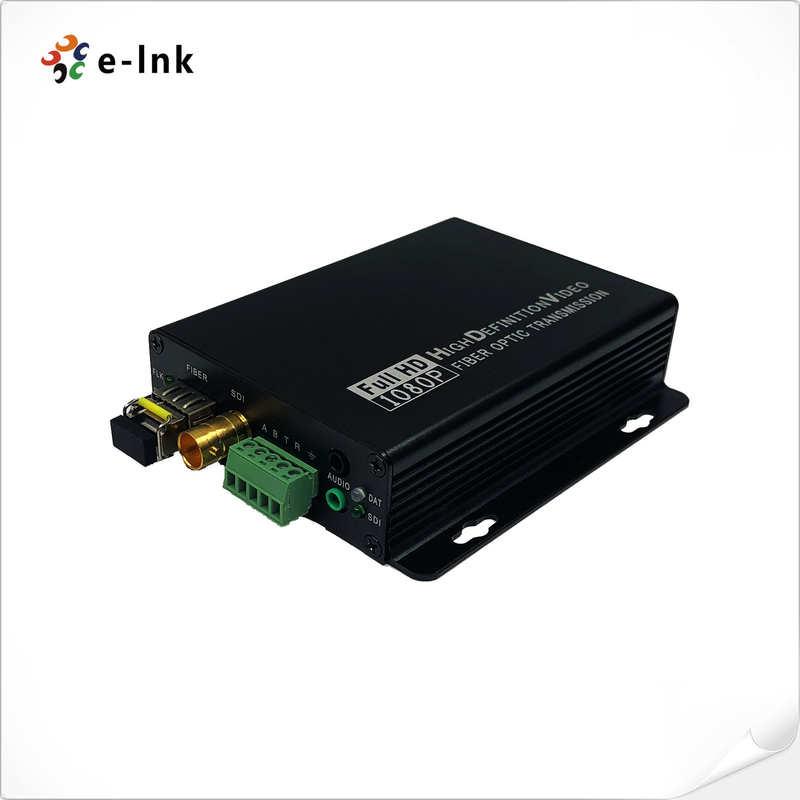

محول الألياف 3G-SDI مع 1Ch ثنائي الاتجاه RS485 RS232 + 1Ch صوت ستيريو
محول الألياف SDIمزايا
ملخص
يدعم محول الألياف LNK-3GSDI-1V2BD1A Series 3G / HD-SDI 1-channel 3G / HD-SDI Video (صوت مضمن) ، وبيانات RS485 ثنائية الاتجاه أحادية القناة ، وبيانات RS232 ثنائية الاتجاه أحادية القناة ، وإشارة صوت ستيريو خارجية بقناة واحدة تنتقل عبر كابل الألياف الضوئية.
معلومات الطلب
| نموذج | وصف |
| LNK-3GSDI-1V2BD1A-MM-0.5 | 1Ch 3G-SDI + 1Ch ثنائي الاتجاه RS485 + 1Ch ثنائي الاتجاه RS232 + 1Ch صوت ستيريو عبر محول الألياف ، متعدد الأوضاع ، LC ، 500 متر ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
| LNK-3GSDI-1V2BD1A-SM-20 | 1Ch 3G-SDI + 1Ch ثنائي الاتجاه RS485 + 1Ch ثنائي الاتجاه RS232 + 1Ch صوت ستيريو عبر محول الألياف ، وضع واحد من الألياف ، LC ، 20 كم ، بما في ذلك جهاز الإرسال والاستقبال ، تستخدم من قبل الأزواج |
تحديد
| واجهة الألياف الضوئية | |
| واجهة الألياف | Simplex LC |
| مسافة الإرسال | 550 م - 20 كم |
| الطول الموجي | 1310 نانومتر / 1550 نانومتر |
| فيديو | |
| واجهة الفيديو | BNC |
| إدخال / إخراج الفيديو المعاوقة | 75Ω |
| إدخال / إخراج الفيديو الجهد | نموذجي: 1Vpp ، الحد الأدنى 0.5Vpp ، الحد الأقصى 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2 جيجابت / ثانية |
| الكسب التفاضلي (10٪ 90٪ APL) | <1٪ |
| دعم تنسيق SDI | 625/25 بال |
| 525 / 29.97 نتسك ، 525 / 23.98 نتسك | |
| 720p50 ، 720p59.94 | |
| 1080 ط 23/24/30/50 / 59.94 | |
| 1080 بكسل 23.98 / 24/30/50/60 | |
| معيار الفيديو SDI | 270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / م (HD-SDI) |
| SMPTE425M3Gb / s رسم الخرائط (3G-SDI) | |
| الواجهة التسلسلية SMPTE424M 3Gb / s (3G-SDI) | |
| بيانات | |
| الواجهة المادية | محطة المسمار القياسية الصناعية |
| نوع البيانات | RS422 / RS485 ثنائي الاتجاه |
| تردد / معدل الدعم |
الأعلى.115200 بت في الثانية لـ RS422 الأعلى.57600 بت في الثانية لـ RS485 |
| BER | <10ˉ9 |
| صوتي | |
| إدخال وإخراج الصوت | 3.5 مللي متر صوت |
| صيغة صوتية | @ 48 كيلو هرتز |
| الكهرباء | |
| محول كهرباء | تيار مستمر 5 ~ 25 فولت |
| استهلاك الطاقة | <5 واط |
| مؤشر LED | |
| ملاحظة | مزود الطاقة |
| دات | بيانات |
| ميكانيكي | |
| الأبعاد (LxWxH) | 120 × 105 × 28 ملم |
| وزن | 1.5 كجم / زوج |
| غلاف | حالة الألومنيوم |
| خيارات التركيب | جدار جبل |
| بيئي | |
| درجة حرارة العمل | -20 درجة مئوية +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية + 80 درجة مئوية |
| رطوبة العمل | 0 ~ 95٪ |
| MTBF | ≥100000 ساعة |
