تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE,FCC,RoHs
رقم الموديل: LNK-IRS93-SCMM
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: Negotiated
تفاصيل التغليف: حزمة التصدير القياسية لتحويل الوسائط الليفية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 قطعة في الشهر
موصل الألياف: |
معيار SC ، ST / FC / LC اختياري |
مسافة الألياف: |
50 / 125um MMF: 2 كم ، 62.5 / 125um MMF: 5 كم ، 9/125 |
نوع الجهاز: |
SC / FC / ST |
البعد: |
95 (L) * 70 (W) * 29 (H) ملم |
درجة حرارة العمل: |
-40 درجة مئوية إلى + 85 درجة مئوية |
درجة حرارة التخزين: |
-40 درجة مئوية إلى + 85 درجة مئوية |
مسافة الإرسال: |
تصل إلى 120 كم |
طول الموجة: |
850/1310/1550 نانومتر |
موصل الألياف: |
معيار SC ، ST / FC / LC اختياري |
مسافة الألياف: |
50 / 125um MMF: 2 كم ، 62.5 / 125um MMF: 5 كم ، 9/125 |
نوع الجهاز: |
SC / FC / ST |
البعد: |
95 (L) * 70 (W) * 29 (H) ملم |
درجة حرارة العمل: |
-40 درجة مئوية إلى + 85 درجة مئوية |
درجة حرارة التخزين: |
-40 درجة مئوية إلى + 85 درجة مئوية |
مسافة الإرسال: |
تصل إلى 120 كم |
طول الموجة: |
850/1310/1550 نانومتر |
️ قابلة للشحن والتشغيل، قابلة للشحن بالحر
يمتد الاتجاهين RS-232/RS-485/RS-422 إلى 2 كم على MMF، 80 كم على SMF
معدل EIA / TIA RS232 / 485 / 422 ، 0 ~ 2Mbps
البيانات المتسلسلة شفافة تماما، معدل البود هو التكيف الذاتي، لا يتطلب إعداد
يمكن استخدام البيانات المتسلسلة عالية السرعة للاتصال DMX512 في التحكم في الإضاءة المسرحية
دعم تثبيت DIN-Rail والجدار.
حماية متكاملة من التهابات الطاقة والحماية الثابتة
مصابيح LED التشخيصية ومؤشرات الوحدة
-40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)
نظرة عامة

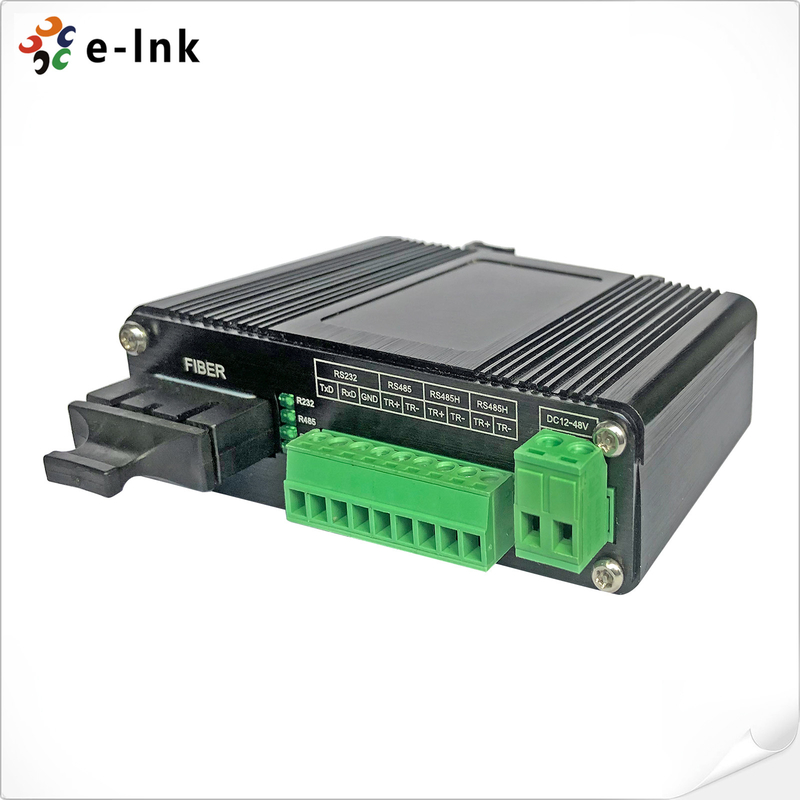

سلسلة LNK-IRS93 هي RS232/RS485/RS422 الصناعية الصف إلى محول الألياف البصرية التي تحول
إشارة RS232 / RS485 / RS422 القياسية إلى رابط الألياف الضوئية لتوسيع الإشارة إلى 2 كم على الوسائط المتعددة
و 80 كيلومتر على الألياف النمطية الواحدة.
التداخلات الكهرومغناطيسية وتداخلات حلقات الأرض وتلف البرق.
يمكن استخدامها على نطاق واسع في مختلف الصناعات
التحكم، التحكم في العمليات، التحكم في إضاءة المسرح ومواقف التحكم في حركة المرور.
المؤشرات التقنية
| النموذج | سلسلة LNK-IRS93 |
| رابط الألياف | معيار SC، ST/FC/LC اختياري |
| مسافة الألياف | 50/125um MMF: 2km، 62.5/125um MMF: 5km، 9/125 SMF:20/40/60/80km |
| الواجهة المتسلسلة | المحطة الصناعية |
| موانئ الإشارة |
1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps يمكن تجميع 2Ch RS485H في 1Ch RS422 عالي السرعة |
| المعيار | تقييم المراقبة البيئية / تقييم المراقبة البيئية RS232/485/422 |
| المسافة المتسلسلة | RS232: 15 متر، RS485/422: 1000 متر |
| المعدل | ماكس 2Mbps |
| RS-232 | TXD، RXD، GND - ثنائي الاتجاه |
| الرسائل الرقمية | D+, D-, GND - ثنائي الاتجاه |
| إمدادات الطاقة | DC12 ~ 48 فولت |
| معدل الطاقة | < 5W |
| حماية ثابتة | الحماية من الإفرازات الكهربائية الثابتة (ESD) 15KV |
| الحماية من الإرتفاع | 1500W/ثانية حماية من زيادة الطاقة |
| درجة حرارة العملية | -25°C إلى +75°C |
| درجة حرارة التخزين | -40°C إلى +85°C |
| رطوبة التخزين | 5٪ إلى 90٪ غير متراجع |
| الأبعاد | 95 ((L) * 70 ((W) * 29 ((H) ملم |
| الوزن | 0.25 كجم/قطعة |
التطبيق
معلومات الطلب
| LNK-IRS93-SCMM | الصناعية المتسلسلة RS232/RS485/RS422 ، SC MM 850nm ، 550m |
