تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
شروط الدفع والشحن
Minimum Order Quantity: 1pcs
الأسعار: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

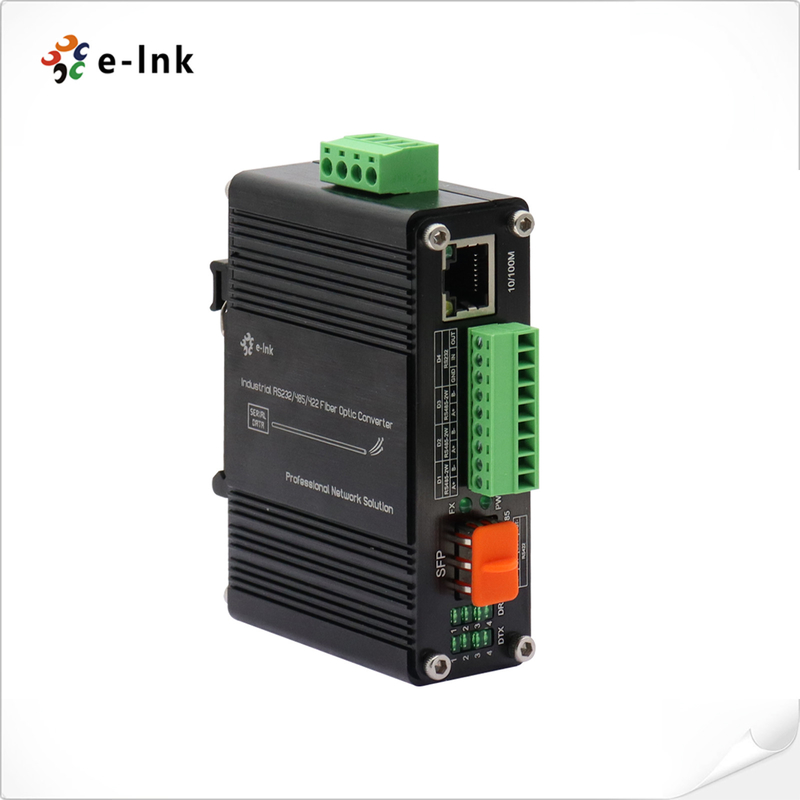

محول الوسائط الصناعية المصغرة 10/100Base-T إلى 100Base-X SFP Fiber Ethernet
محول الوسائط الإيثيرنتالخصائص
1 x 10/100BASE-T منفذ RJ45 مع وظيفة MDI / MDI-X التلقائية
1 x منفذ SFP، 100Base-FX
1 x RS232/RS485/RS422 منفذ تسلسلي
يدعم التفاوض التلقائي
متوافقة مع الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة
مؤشرات LED واسعة النطاق لتشخيص الشبكة
حماية متكاملة من التهابات الطاقة والحماية الثابتة
إدخال طاقة 12 ~ 48VDC للكتلة النهائية
يدعم تركيب DIN-Rail والجدار
-40°C إلى 75°C
(-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) درجة حرارة تشغيل
نظرة عامة
LNK-IMCRS1100-SFP هو محول وسائل الإعلام من نوع DIN rail الذي يدعم وحدات SFP الخارجية و
يفي بمعيار EN55022. إنه منتج صلب ذات درجة حرارة تشغيلية تتراوح بين
-40°C إلى +75°C. LNK-IMCRS1100-SFP يدعم 10/100Base-T و 100Base-X SFP و RS232/RS485/RS422
البيانات المتسلسلة. يدعم منفذ إيثيرنت كل من وضع نصف مزدوج وكامل مزدوج. يمكن للمستخدمين استخدام أنواع مختلفة من
وحدات SFP (ألياف أحادية الوضع / متعدد الوضع ، 1/2 قلب) حسب الحاجة. إنه يحول RS232 / RS485 / RS422 القياسي
إشارة / بيانات RJ45 إلى رابط الألياف الضوئية لتوسيع الإشارة إلى 2 كم على الألياف متعددة الأوضاع و 80 كم على
الألياف ذات الوضع الواحد
المؤشرات التقنية
| الايثرنت | |
| المعايير | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE) | |
| نوع المعالجة | التخزين والتحويل |
| معدل المرشح الأمامي | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| ذاكرة عازلة الحزم | 1 مبت |
| أقصى طول لحزمة | 9K بايت |
| حجم جدول العناوين | عناوين 2K MAC |
| واجهة | |
| بوابة الايثرنات: | 1 × RJ45 |
| الميناء البصري | 1 × SFP 100Base-FX |
| الميناء التسلسلي | 1 × RS232/RS485/RS422 المحطة الصناعية |
| رسالة RS232/RS485/RS422 | |
| الواجهة المتسلسلة | المحطة الصناعية |
| موانئ الإشارة | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps يمكن تجميع 2Ch RS485H في 1Ch RS422 عالي السرعة |
| معدل البود | الرسائل الرقمية: |
| المعيار | تقييم المراقبة البيئية / تقييم المراقبة البيئية RS232/485/422 |
| المسافة المتسلسلة | RS232: 15 متر، RS485/422: 1000 متر |
| المعدل | ماكس 2Mbps |
| RS-232 | TXD، RXD، GND - ثنائي الاتجاه |
| الرسائل الرقمية | D+, D-, GND - ثنائي الاتجاه |
| حماية ثابتة | الحماية من الإفرازات الكهربائية الثابتة (ESD) 15KV |
| الحماية من الإرتفاع | 1500W/ثانية حماية من زيادة الطاقة |
| الكهربائية والميكانيكية | |
| طاقة المدخل | 12 ~ 48VDC، كتلة نهاية 4 دبوس |
| استهلاك الطاقة | 3W Max. |
| الأبعاد (WxDxH) | 95 × 70 × 30 ملم |
| الوزن | 0.25 كيلو |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت: | DIN-Rail / الجدار |
| مؤشرات LED | |
| PWR | حالة الطاقة |
| العملات الأجنبية | حالة رابط البيانات |
| 10/100M | حالة الـ Ethernet |
| DTX 1 2 3 4 | حالة البيانات المتسلسلة |
| DRX 1 2 3 4 | حالة البيانات المتسلسلة |
| البيئة | |
| درجة حرارة العمل: | -40°C إلى 75°C (-40°F إلى 167°F) |
| درجة حرارة التخزين: | -40°C إلى 85°C (-40°F إلى 185°F) |
| الرطوبة النسبية: | 5-95% غير مكثفة |
| MTBF | > 200،000 ساعة |
| الموافقات التنظيمية | |
| ISO9001، CE، FCC، RoHS | |
إم إيه: EN55022:2010+AC: 2011، الفئة A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 | |
الـ EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (الارتفاع) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
التطبيق
معلومات الطلب
| النموذج | الوصف |
| LNK-IMCRS1100-SFP | محول الوسائط الصناعية المصغرة 10/100Base-T إلى 100Base-X SFP Fiber Ethernet مع 1Ch RS232/RS485/RS422 |
| خيارات SFP | خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا (SFP الصناعية). |
| يجب شراء وحدة SFP بشكل منفصل. | |
| خيارات التثبيت | تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
| خيارات الطاقة | إمدادات كهرباء 24 واط / 1A 24VDC سلك مفتوح للكتلة النهائية |
| يجب شراء إمدادات الطاقة بشكل منفصل. |
