تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE,FCC,RoHs
رقم الموديل: LNK-INJ301-30
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: Negotiated
تفاصيل التغليف: حزمة تصدير معيار حاقن PoE
وقت التسليم: 3-6 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 5000 قطعة شهريا
الكابلات: |
10/100 / 1000Base-T: Cat5 أو أعلى |
المسافة القصوى: |
Cat5 UTP حتى 100 متر |
المرفق: |
عدد 2 منفذ RJ45 |
مدخل الطاقة: |
12 ~ 48VDC (كتلة المحطة) |
معدل التصفية إلى الأمام: |
1،488،000pps (1000Mbps) |
خيارات التركيب: |
DIN- سكة تعليق / حائط |
الكابلات: |
10/100 / 1000Base-T: Cat5 أو أعلى |
المسافة القصوى: |
Cat5 UTP حتى 100 متر |
المرفق: |
عدد 2 منفذ RJ45 |
مدخل الطاقة: |
12 ~ 48VDC (كتلة المحطة) |
معدل التصفية إلى الأمام: |
1،488،000pps (1000Mbps) |
خيارات التركيب: |
DIN- سكة تعليق / حائط |

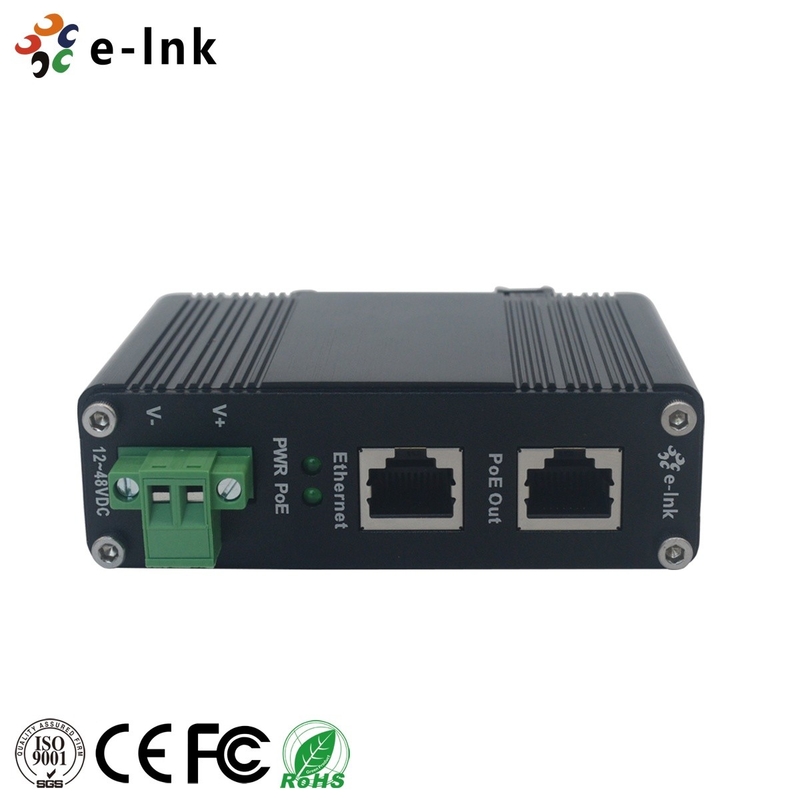

12 ~ 48VDC مدخل الطاقة الصناعية جيجابيت PoE + حقن
محول DIN-Rail والجدار الصناعي Gigabit PoE + المحقن ، 12 ~ 48V
12 ~ 48VDC مدخل الطاقة الصناعية جيجابيت PoE + حقنالمزايا
إدخال طاقة 12 ~ 48 فولت DC
1 منفذ دخول بيانات RJ45 Ethernet + 1 منفذ خروج بيانات RJ45 Power Over Ethernet (بيانات + طاقة)
دعم IEEE802.3at Power over Ethernet (PoE +) معدات مصدر الطاقة
دعم 10/100/1000Base-TX
مؤشرات LED واسعة النطاق لتشخيص PoE
-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)
حجم صغير 95 × 70 × 30 ملم
حاوية معدنية من سبيكة الألومنيوم
دعم تثبيت قاطرة DIN وتثبيت الجدار
نظرة عامة
المنتج LNK-INJ301-30 هو صلبة جيجابيت High Power PoE Injector يسمح لك لربط
أجهزة PoE IEEE 802.3 af/at مثل الكاميرا ونقطة الوصول مع مفتاح LAN غير PoE داخل
مسافة 100m. يدعم كل من منفذ Ethernet (للتبديل) و منفذ PoE Out (إلى جهاز PoE) 10 /
100/1000Base-T ومتوافق مع IEEE 802.3ab. منفذ PoE Out متوافق أيضًا مع IEEE
802.3 at. LNK-INJ301-30 يوفر حل طاقة متكامل مع مجموعة واسعة من الجهد من 12 ~ 48VDC
لتطبيقات عالية التوافر.
المؤشرات التقنية
| الايثرنت | |
| المعايير: |
IEEE802.3 10 BASE-T إيثارنت IEEE802.3u 100 BASE-TX الايثنر السريع IEEE 802.3ab 1000BASE-T جيجابيت إثنر IEEE802.3 x تحكم التدفق |
| نوع المعالجة: | إلى الأمام |
| نصف مزدوج، مزدوج كامل | |
| معدل المرشح الأمامي: | 1,488,000pps (1000Mbps) |
| الكابلات: |
كابل زوج مشوه يصل إلى 100 متر (328 قدم) 10BASE-T: 4 أزواج UTP Cat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4 أزواج UTP Cat. 5, 5e, 6, 6A 1000BASE-T: 4 أزواج UTP Cat. 5e، 6، 6A |
| المسافة القصوى: | الفئة 5 UTP حتى 100m |
| رابط: | 2x RJ45 |
| البيئة | |
| درجة حرارة العمل: | -40°C إلى 80°C (-40°F إلى 176°F) |
| درجة حرارة التخزين: | -40°C إلى 85°C (-40°F إلى 185°F) |
| الرطوبة النسبية: | 5-95% غير مكثفة |
| MTBF: | >200000 ساعة |
| الكهربائية والميكانيكية | |
| قوة الدخول: | 12 ~ 48VDC (الكتلة النهائية) |
| استهلاك الطاقة: | 120واط كحد أقصى |
| (بو)عبر الايثنتر: | |
| القياسية: | IEEE 802.3bt 4 أزواج الطاقة عبر Ethernet |
| IEEE 802.3at الطاقة عبر الايثنتر بلس | |
| IEEE 802.3af الطاقة عبر الايثنتر | |
| الميناء: | RJ45 |
| تعيين دبوس الطاقة |
توفير البيانات على أزواج 1,2TX و 3,6RX طاقة على أزواج الاحتياطي 1،2,4،5 ((+) و 3 ،6,7،8(-) |
| ميزانية PoE: |
ما يصل إلى 95 واط ميزانية PoE (48VDC) ما يصل إلى ميزانية PoE 95 واط (24VDC) ميزانية PoE تصل إلى 60 واط (12VDC) |
التطبيق
طلب المعلومات
| النموذج | الوصف |
| LNK-INJ301-30 | 12 ~ 48VDC مدخل الطاقة الصناعية جيجابيت PoE + حقن |
| خيارات التثبيت | تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
| خيارات الطاقة | يجب شراء إمدادات الطاقة بشكل منفصل |
