تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-3GSDI-8V
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية SDI Fiber Converter
وقت التسليم: 5-12 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000 زوج / شهر
الكلمة الرئيسية: |
3G SDI لتحويل الألياف |
محول كهرباء: |
تيار متردد 110 ~ 220 فولت |
نوع البيانات: |
عكس RS485 |
تردد / معدل الدعم: |
Max. الأعلى. 57600bps 57600 بت في الثانية |
غلاف: |
حالة الألومنيوم |
درجة حرارة العمل: |
-20 درجة مئوية +70 درجة مئوية |
الكلمة الرئيسية: |
3G SDI لتحويل الألياف |
محول كهرباء: |
تيار متردد 110 ~ 220 فولت |
نوع البيانات: |
عكس RS485 |
تردد / معدل الدعم: |
Max. الأعلى. 57600bps 57600 بت في الثانية |
غلاف: |
حالة الألومنيوم |
درجة حرارة العمل: |
-20 درجة مئوية +70 درجة مئوية |

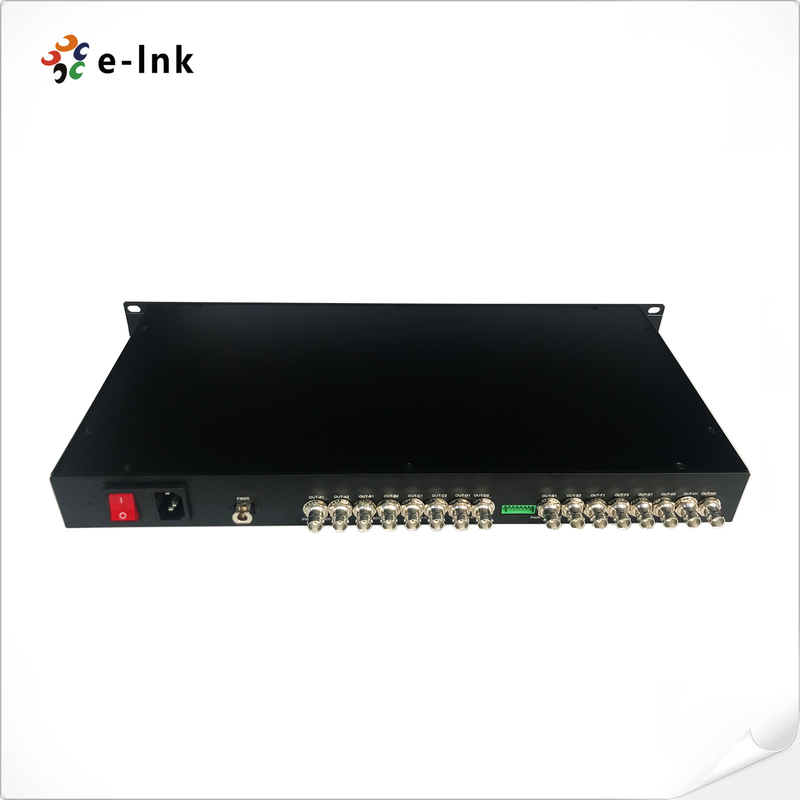

جهاز إرسال واستقبال SDI 8 قنوات فيديو 3G-SDI مع محول الألياف البصرية 20KM Loop-Out
محول 8Ch 3G-SDIمزايا
► معادلة تلقائية للكابل لضمان سلامة الإشارة
► متوافقة مباشرة مع أنظمة كاميرا 3G-SDI وتدعم بروتوكولات البيانات العكسية RS-485
قدرة نقل طويلة لا تقل عن 10 كم (6.2 ميل) ، حتى 120 كم
► مدخلات طاقة الكتلة الطرفية للتطبيقات الصناعية
► انتقال مستوى البث الرقمي الكامل غير المضغوط
المؤشرات الفنية
| واجهة الألياف | Simplex LC |
| مسافة الإرسال | 550 م - 20 كم |
| الطول الموجي | 1310 نانومتر / 1550 نانومتر |
| معدل بتات الفيديو | ماكس 3.2 جيجابت / ثانية |
| دعم تنسيق SDI | 625/25 بال |
| 525 / 29.97 نتسك ، 525 / 23.98 نتسك | |
| 720p50 ، 720p59.94 | |
| 1080 ط 23/24/30/50 / 59.94 | |
| 1080 بكسل 23.98 / 24/30/50/60 | |
| معيار الفيديو SDI | 270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / م (HD-SDI) |
| SMPTE425M3Gb / s رسم الخرائط (3G-SDI) | |
| الواجهة التسلسلية SMPTE424M 3Gb / s (3G-SDI) | |
| محول كهرباء | تيار متردد 110 ~ 220 فولت |
| استهلاك الطاقة | <15 واط |
| الأبعاد (LxWxH) | 19 بوصة 1U (483 × 220 × 44.45 ملم) |
| خيارات التركيب | أساسي |
ملخص
تدعم سلسلة LNK-3GSDI-8V إشارة الفيديو عالية الوضوح القياسية بثمان قنوات 3G-SDI المنقولة عبر كابل الألياف الضوئية الأحادي ، وتراقب الإشارة محليًا عبر خرج حلقة 3G / HD-SDI.يتضمن E-link 3G-SDI Video عبر محولات الألياف جهاز إرسال واحد وجهاز استقبال واحد لإشارة 3G-SDI 1080P.يمكن لمحولات الألياف E-link 3G-SDI أن تنقل في وقت واحد فيديو 8-Ch 3G-SDI ، وبيانات RS-485 العكسية 1-Ch ، والإشارة عبر ألياف بصرية واحدة.جودة الفيديو تصل إلى معيار البث ، جودة الصوت حتى مستوى القرص المضغوط تدعم تنسيق اتصال البيانات العكسي RS-485.
معلومات الطلبية
| نموذج | وصف |
| LNK-3GSDI-8V | فيديو 8-Ch 3G-SDI مع حلقة خارجية ، 20 كم ، SM ، FC ، بما في ذلك جهاز إرسال واحد وجهاز استقبال ، يستخدمه الأزواج |
| LNK-3GSDI-8V1R | 8-Ch SDI Video مع loop-out + 1-Ch RS485 عكس البيانات ، 20 كم ، SM ، FC ، بما في ذلك جهاز إرسال واحد وجهاز استقبال ، يستخدمه الأزواج |
