تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LNK-M12G-1V1T1D-20
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: USD399/pair
تفاصيل التغليف: 12G-SDI إلى عبوة كرتون قياسية لمحول الألياف
وقت التسليم: 3-5 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 100000 زوج / شهر
إدخال: |
1 × 12G-SDI على BNC |
انتاج |: |
1 × 12G-SDI حلقة خارجية على BNC ، 1 × LC ألياف بصرية |
نطاق القرار: |
3840 * 2160 عند 60 هرتز |
مواصفات كابل الإخراج: |
≤70m @ 12G SDI Belden 1694A |
عرض النطاق الترددي للإرسال البصري: |
270 ميجا هرتز 12 جيجا هرتز |
قوة: |
5-15 فولت تيار مستمر |
إدخال: |
1 × 12G-SDI على BNC |
انتاج |: |
1 × 12G-SDI حلقة خارجية على BNC ، 1 × LC ألياف بصرية |
نطاق القرار: |
3840 * 2160 عند 60 هرتز |
مواصفات كابل الإخراج: |
≤70m @ 12G SDI Belden 1694A |
عرض النطاق الترددي للإرسال البصري: |
270 ميجا هرتز 12 جيجا هرتز |
قوة: |
5-15 فولت تيار مستمر |
Mini 12G-SDI لتحويل الألياف مع TallyوRS485
12G-SDI لتحويل الألياف مزايا:
تشتمل كل قناة SDI على 8 قنوات صوتية مدمجة
معادلة تلقائية للكابل لضمان سلامة الإشارة
يدعم ST-2082-1 (12G) و ST-2081-1 (6G) و ST-424 (3G) و ST-292 (HD) و ST-259 (SD)
متوافق مباشرة مع أنظمة الكاميرا 12G / 6G / 3G-SDI
قدرة نقل طويلة لا تقل عن 10 كم (6.2 ميل) ، حتى 80 كم
يدعم Tally and Backward RS485 يدعم التبديل السريع والتوصيل السريع
12G-SDI لتحويل الألياف تحديد
| مدخلات SDI | SMPTE 424M و SMPTE 292M و SMPTE 259M و DVB-ASI و DVB-SSI و Telecom / Datacom |
| 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية | |
| رقم الإدخال: 4 | |
| فقدان الانعكاس:> 15 ديسيبل | |
| التوازن: 0-150 م @ 3 جيجابايت / ثانية | |
| الموصل: BNC | |
| بصريات | قناة 1 |
| النوع: وضع فردي | |
| مسافة الإرسال: 20 كم (مسافة أخرى اختيارية) | |
| فقدان الانعكاس:> 15 ديسيبل | |
| ثبات الألوان: <0.2UI | |
| الموصل: FC / UPC (SC ، LC ، ST اختياري) | |
| إخراج SDI | رقم الإخراج: 4 |
| مستوى الإشارة: 800mV الاسمي | |
| وقت الصعود / الهبوط: إشارة 200 ثانية | |
| التجاوز: <10٪ سعة | |
| فقدان الانعكاس:> 15 ديسيبل | |
| ثبات الألوان: <0.2UI | |
| الموصل: 75Ω BNC | |
| بيانات | 1Ch RS-485 (مزدوج / نصف مزدوج) ودعم NRZ و RZI ومانشستر |
| الأعلى.57600 بت في الثانية لـ RS485 | |
| الموصل: محطة المسمار القياسية الصناعية | |
| 4Ch Tally: A ، B ، C ، D | |
| يدعم تنسيق الفيديو SDI |
625 / 25PAL ؛525 / 29.97 NTSC ؛525 / 23.98 NTSC ؛720 بكسل 50720 بكسل 59.94 ؛ 1080P23.98 / 24/30/50/60 ؛1080i 23/24/30/50 / 59.94 ؛ |

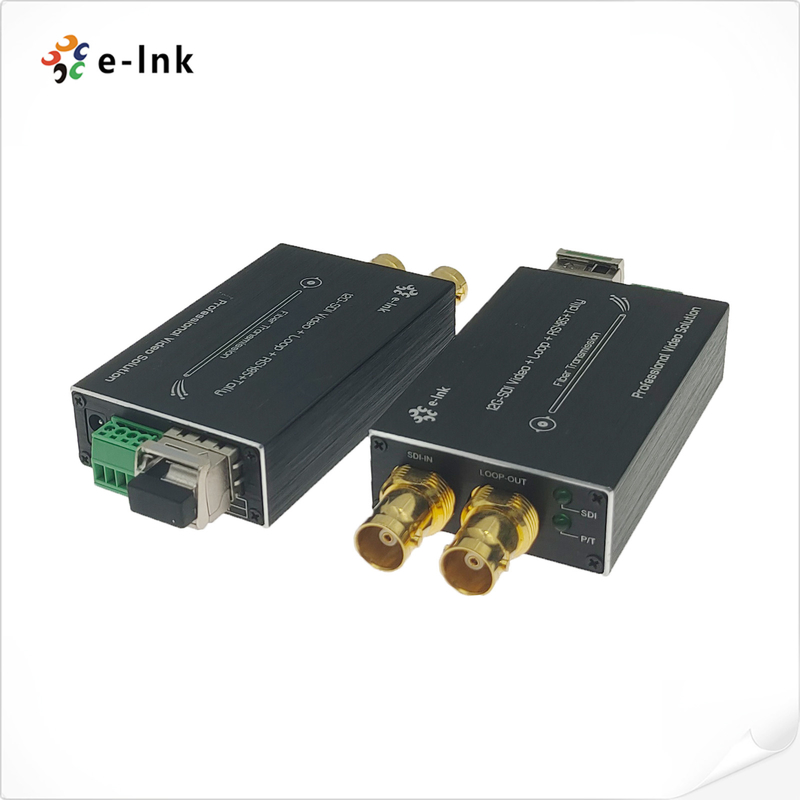

LNK-M12G-1V1T1D Series Mini-type 12G-SDI محول الألياف يدعم 1Ch 12G Video (الصوت مضمن) ، 1Ch Tally إشارة
و 1Ch Backward RS485 المنقولة عبر كابل الألياف الضوئية ، ومراقبة الإشارة محليًا عبر خرج حلقة 12G.
يتضمن E-link 12G Video over Fiber محولات جهاز إرسال واحد وجهاز استقبال واحد لـ
HDTV 4K * 2K (3840 * 2160 @ 60 هرتز) ، 1080 بكسل ، 1080I ، 720 بكسل.
معلومات الطلبية
| نموذج | وصف |
| LNK-M12 ز-1 فولت1 ت1D-20 | Mini-type 12G-SDI to Fiber Converter مع Tally و Reverse RS485 و loop out و SMF و LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
