تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LNK-3GSDI-4V1D4T
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: USD789/pair
تفاصيل التغليف: 3G-SDI إلى عبوة كرتون قياسية لمحول الألياف
وقت التسليم: 3-5 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 10000 زوج / شهر
إدخال: |
4 × SDI |
موصل: |
FC / SC / LC / ST |
البيانات: |
Max. الأعلى. 57600bps for RS485 57600 بت في الثانية لـ RS485 |
درجة الحرارة: |
-10 ℃ ～ ＋ 55 |
MTTF: |
> 100000 ساعة |
قوة: |
1A @ 12VDC |
إدخال: |
4 × SDI |
موصل: |
FC / SC / LC / ST |
البيانات: |
Max. الأعلى. 57600bps for RS485 57600 بت في الثانية لـ RS485 |
درجة الحرارة: |
-10 ℃ ～ ＋ 55 |
MTTF: |
> 100000 ساعة |
قوة: |
1A @ 12VDC |

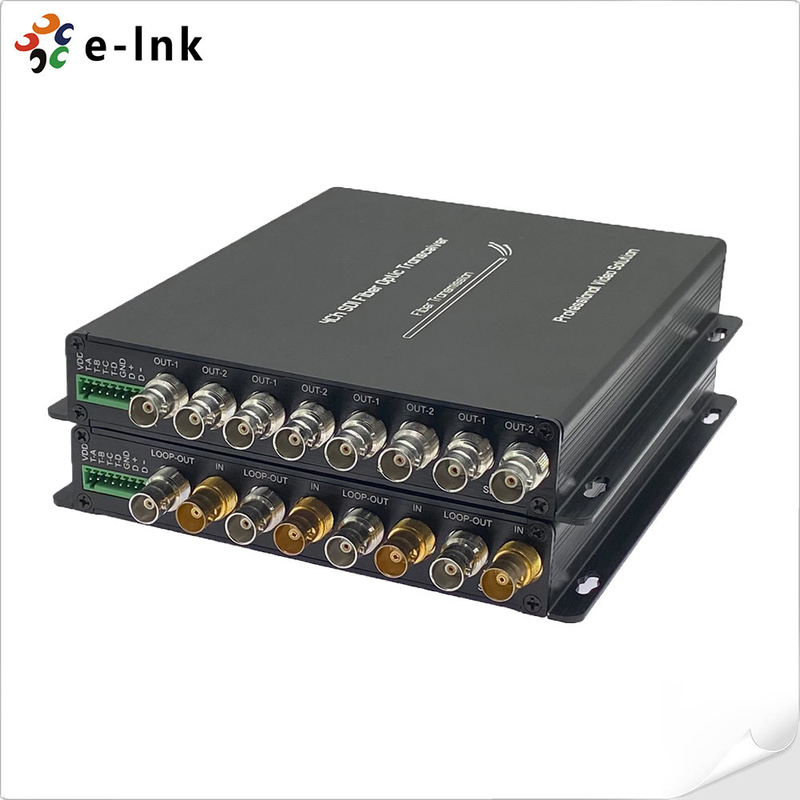

محول الألياف 3G-SDI رباعي القنوات مع RS485 & Tally
3G-SDI لتحويل الألياف مزايا:
4 قنوات لنقل الفيديو 3G / HD-SDI عبر الألياف البصرية
معادلة تلقائية للكابل لضمان سلامة الإشارة
Reclocking 270Mbit / s - 1.48Gbit / s-3gbit / s
متوافق مباشرة مع أنظمة كاميرا 3G / HD-SDI ويدعم إخراج حلقة 4Ch
انتقال طويل يصل إلى 20 كم (12.5 ميل) (مسافة أخرى اختيارية)
يدعم 4Ch Tally
انتقال مستوى البث الرقمي غير المضغوط الكامل ؛
دعم 1Ch للخلف RS485 و 4 CH Tally ؛
نطاق درجة حرارة العمل (-10 ℃ ~ + 55 ℃)
3G-SDI لتحويل الألياف تحديد
| مدخلات SDI | SMPTE 424M و SMPTE 292M و SMPTE 259M و DVB-ASI و DVB-SSI و Telecom / Datacom |
| 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية | |
| رقم الإدخال: 4 | |
| فقدان الانعكاس:> 15 ديسيبل | |
| التوازن: 0-150 م @ 3 جيجابايت / ثانية | |
| الموصل: BNC | |
| بصريات | قناة 1 |
| النوع: وضع فردي | |
| مسافة الإرسال: 20 كم (مسافة أخرى اختيارية) | |
| فقدان الانعكاس:> 15 ديسيبل | |
| ثبات الألوان: <0.2UI | |
| الموصل: FC / UPC (SC ، LC ، ST اختياري) | |
| إخراج SDI | رقم الإخراج: 4 |
| مستوى الإشارة: 800mV الاسمي | |
| وقت الصعود / الهبوط: إشارة 200 ثانية | |
| التجاوز: <10٪ سعة | |
| فقدان الانعكاس:> 15 ديسيبل | |
| ثبات الألوان: <0.2UI | |
| الموصل: 75Ω BNC | |
| بيانات | 1Ch RS-485 (مزدوج / نصف مزدوج) ودعم NRZ و RZI ومانشستر |
| الأعلى.57600 بت في الثانية لـ RS485 | |
| الموصل: محطة المسمار القياسية الصناعية | |
| 4Ch Tally: A ، B ، C ، D | |
| مؤشر القوة والبيئة | درجة حرارة التشغيل: -10 ＋ 55 ℃ |
| مدخلات الطاقة: 1A @ 12VDC | |
| EMI / RFI: يفي بمعايير لجنة الاتصالات الفيدرالية (FCC) من الفئة 15 من الفئة أ ، ومعيار الاتحاد الأوروبي EMC | |
| متوسط الوقت الخالي من المتاعب:> 100000 ساعة | |
| يدعم تنسيق الفيديو SDI |
625 / 25PAL ؛525 / 29.97 NTSC ؛525 / 23.98 NTSC ؛720 بكسل 50720 بكسل 59.94 ؛ 1080P23.98 / 24/30/50/60 ؛1080i 23/24/30/50 / 59.94 ؛ |
تدعم سلسلة LNK-3GSDI-4V1DT إشارة الفيديو عالية الوضوح القياسية بـ4 قنوات HD / 3G-SDI وإشارة RS485 وإشارة Tally
تنتقل عبر كابل ألياف بصرية واحد.
معلومات الطلبية
| LNK-HDSDI-4V1D4T | فيديو 4-Ch HD-SDI مع إخراج حلقة + 1Ch للخلف RS485 + 4Ch Tally ، SM 20 كم ، FC ، بما في ذلك جهاز إرسال واحد وجهاز استقبال ، يستخدمه الأزواج |
| LNK-3GSDI-4V1D4T | فيديو 4-Ch 3G-SDI مع إخراج Loop + خلفي RS485 + 4Ch Tally ، SM 20km ، FC ، بما في ذلك جهاز إرسال واحد وجهاز استقبال ، يستخدمه الأزواج |
