تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-12GSDI-1V2R1GE
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية لموسع الألياف البصرية SDI
وقت التسليم: 5-12 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000 زوج / شهر
الكلمة الرئيسية: |
إيثرنت عبر محول الألياف |
نطاق القرار: |
3840 × 2160 بتردد 60 هرتز |
إيثرنت: |
10/100 / 1000Mbps جيجابت |
نوع البيانات: |
2Ch للخلف RS485 |
إدخال: |
1 × 12G-SDI على BNC |
ميناء الألياف: |
2 × ألياف بصرية FC |
الكلمة الرئيسية: |
إيثرنت عبر محول الألياف |
نطاق القرار: |
3840 × 2160 بتردد 60 هرتز |
إيثرنت: |
10/100 / 1000Mbps جيجابت |
نوع البيانات: |
2Ch للخلف RS485 |
إدخال: |
1 × 12G-SDI على BNC |
ميناء الألياف: |
2 × ألياف بصرية FC |

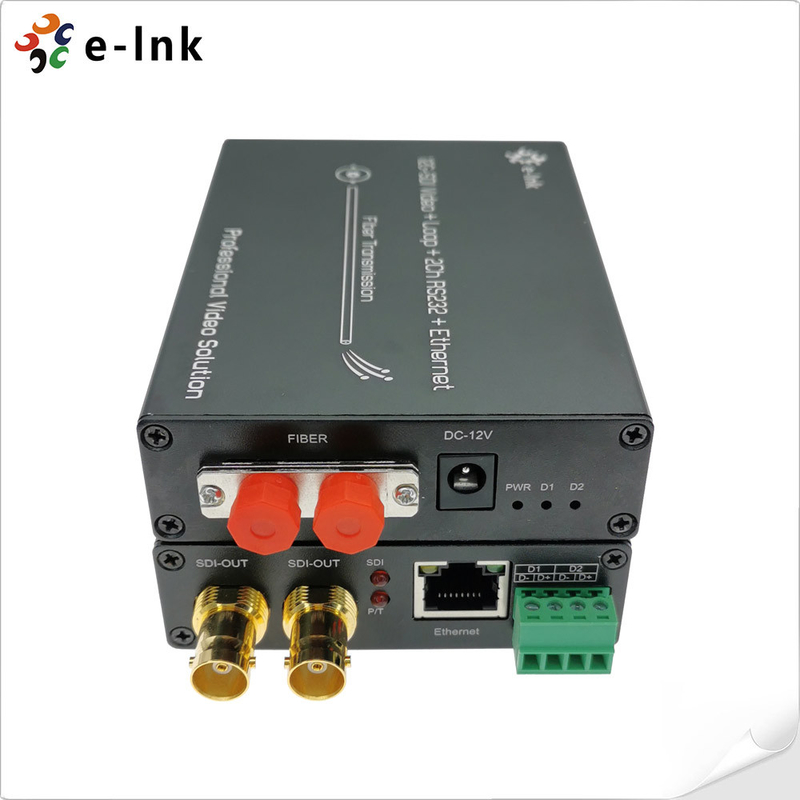

12G SDI Video Fiber Converter مع Gigabit Ethernet و 2Ch Backward RS485 FC Fiber
جهاز الإرسال والاستقبال الليفي SDIمزايا
► متوافق مباشرة مع أنظمة الكاميرا 12G / 6G / 3G-SDI
قدرة نقل طويلة تصل إلى 80 كم
انتقال مستوى البث الرقمي الكامل غير المضغوط
► نطاق ديناميكي بصري فائق وخالي من الضبط
تقنية الألياف البصرية WDM / CWDM / DWDM
الفهارس الفنية لجهاز استقبال مرسل الألياف الضوئية
|
التنسيقات |
يدعم ST-2082-1 (12G) و ST-2081-1 (6G) و ST-424 (3G) و ST-292 (HD) و ST-259 (SD) |
|
متناسق |
متوافق مع DVB-ASI و AES10 (MADI) |
|
إدخال |
1 × 12G-SDI على BNC |
|
انتاج | |
2 × ألياف بصرية FC |
|
1 × 12G-SDI حلقة خارجية على BNC |
|
|
القرار المدعوم |
HDTV 4K * 2K ، 1080P ، 1080I ، 720P |
|
نطاق القرار |
3840 * 2160 عند 60 هرتز |
|
مواصفات كابل الإدخال |
≤70m @ 12G SDI Belden 1694A |
|
مواصفات كابل الإخراج |
≤60m @ 12G SDI Belden 1694A |
|
إيثرنت |
10/100 / 1000Mbps |
|
نوع البيانات |
2Ch للخلف RS485 |
|
عرض النطاق الترددي للإرسال البصري |
270 ميجا هرتز 12 جيجا هرتز |
|
قوة |
12 فولت تيار مستمر |
|
استهلاك الطاقة |
6 واط (كحد أقصى) |
|
الأبعاد (LxWxH) |
117 × 80 × 24 (ملم) |
|
درجة حرارة التشغيل |
-10 ℃ ～ 70 ℃ |
|
درجة حرارة التخزين |
-40 ℃ ～ 85 ℃ |
نظرة عامة على موسع إيثرنت عبر الألياف
يدعم محول الألياف LNK-12GSDI-1V2R1GE Series 12G-SDI فيديو 1Ch 12G (صوت مضمن) و 1 قناة جيجابت إيثرنت و 2 قناة RS485 للخلف يتم نقلها عبر كابل الألياف الضوئية ، ومراقبة الإشارة محليًا عبر خرج حلقة 12G.يشتمل E-link 12G Video over Fiber Converter على جهاز إرسال واحد وجهاز استقبال واحد لـ HDTV 4K * 2K (3840 * 2160 @ 60 هرتز) ، 1080 بكسل ، 1080I ، 720 بكسل.
معلومات الطلبية
|
نموذج |
وصف |
|
LNK-12GSDI-1V2R1GE |
12G-SDI إلى محول الألياف مع Gigabit Ethernet و 2Ch Backward RS485 و SMF و LC Fiber Connector 10KM ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
