تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LNK-12GSDI-1V2R1GE
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: USD599/pair
تفاصيل التغليف: 12G-SDI إلى عبوة كرتون قياسية لمحول الألياف
وقت التسليم: 3-5 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 100000 زوج / شهر
إدخال: |
1 × 12G-SDI على BNC |
انتاج |: |
1 × 12G-SDI حلقة خارجية على BNC ، 2 × FC ألياف بصرية |
نطاق القرار: |
3840 * 2160 عند 60 هرتز |
مواصفات كابل الإخراج: |
≤60m @ 12G SDI Belden 1694A |
عرض النطاق الترددي للإرسال البصري: |
270 ميجا هرتز 12 جيجا هرتز |
قوة: |
12 فولت تيار مستمر |
إدخال: |
1 × 12G-SDI على BNC |
انتاج |: |
1 × 12G-SDI حلقة خارجية على BNC ، 2 × FC ألياف بصرية |
نطاق القرار: |
3840 * 2160 عند 60 هرتز |
مواصفات كابل الإخراج: |
≤60m @ 12G SDI Belden 1694A |
عرض النطاق الترددي للإرسال البصري: |
270 ميجا هرتز 12 جيجا هرتز |
قوة: |
12 فولت تيار مستمر |
12G-SDI إلى محول الألياف مع Gigabit Ethernet و 2Ch Backward RS485
12G-SDI لتحويل الألياف مزايا:
تشتمل كل قناة SDI على 8 قنوات صوتية مدمجة
معادلة تلقائية للكابل لضمان سلامة الإشارة
يدعم ST-2082-1 (12G) و ST-2081-1 (6G) و ST-424 (3G) و ST-292 (HD) و ST-259 (SD)
جهاز Reclocker مدمج يقفل بمعدلات SMPTE التي تبلغ 11.88 جيجابت في الثانية و 5.94 جيجابت في الثانية و 2.97 جيجابت في الثانية و 1.485 جيجابت في الثانية أو القسمة على 1.001 ومعدلات فرعية و 270 ميجابت في الثانية
متوافق مباشرة مع أنظمة الكاميرا 12G / 6G / 3G-SDI
قدرة نقل طويلة تصل إلى 80 كم
دعم 2Ch Backwards RS485
يدعم 1Ch 10/100 / 1000M إيثرنت
انتقال مستوى البث الرقمي غير المضغوط الكامل ؛
نطاق ديناميكي بصري فائق وخالي من التعديل ؛
تقنية الألياف البصرية WDM / CWDM / DWDM ؛
12G-SDI لتحويل الألياف تحديد
| التنسيقات | يدعم ST-2082-1 (12G) و ST-2081-1 (6G) و ST-424 (3G) و ST-292 (HD) و ST-259 (SD) |
| متناسق | متوافق مع DVB-ASI و AES10 (MADI) |
| إدخال | 1 × 12G-SDI على BNC |
| انتاج | | 2 × ألياف بصرية FC |
| 1 × 12G-SDI حلقة خارجية على BNC | |
| القرار المدعوم | HDTV 4K * 2K ، 1080P ، 1080I ، 720P |
| نطاق القرار | 3840 * 2160 عند 60 هرتز |
| مواصفات كابل الإدخال | ≤70m @ 12G SDI Belden 1694A |
| إيثرنت | 10/100 / 1000Mbps |
| نوع البيانات | 2Ch للخلف RS485 |
| عرض النطاق الترددي للإرسال البصري | 270 ميجا هرتز 12 جيجا هرتز |
| قوة | 12 فولت تيار مستمر |
| استهلاك الطاقة | 6 واط (كحد أقصى) |
| الأبعاد (LxWxH) | 117 × 80 × 24 (ملم) |
| درجة حرارة التشغيل | -10 ℃ ～ 70 ℃ |
| درجة حرارة التخزين | -40 ℃ ～ 85 ℃ |

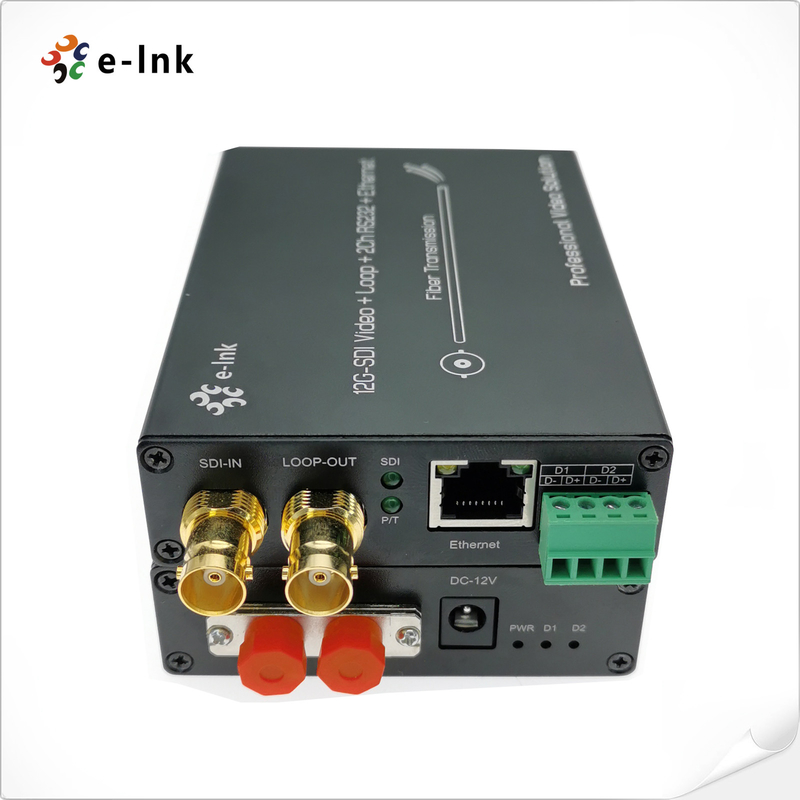

يدعم محول الألياف LNK-12GSDI-1V2R1GE Series 12G-SDI فيديو 1Ch 12G (صوت مضمن) & 1 قناة جيجابت
يتم نقل Ethernet و 2Ch Backward RS485 عبر كابل الألياف الضوئية ، ومراقبة الإشارة محليًا عبر خرج حلقة 12G.
يشتمل E-link 12G Video over Fiber Converter على جهاز إرسال واحد وجهاز استقبال واحد لـ HDTV 4K * 2K (3840 * 2160 @ 60 هرتز) ،
1080P، 1080I، 720P.
معلومات الطلبية
| نموذج | وصف |
| LNK-12GSDI-1V2R1GE | 12G-SDI إلى محول الألياف مع Gigabit Ethernet و 2Ch Backward RS485 و SMF و LC Fiber Connector 10KM ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
