تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-3G-1BV1T2BD2A1M
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية SDI Fiber Converter
وقت التسليم: 5-12 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000 زوج / شهر
غلاف: |
حالة الألومنيوم |
خيارات التركيب: |
جدار جبل |
رطوبة العمل: |
0 ~ 95٪ |
MTBF: |
≥ 100000 ساعة |
غلاف: |
حالة الألومنيوم |
خيارات التركيب: |
جدار جبل |
رطوبة العمل: |
0 ~ 95٪ |
MTBF: |
≥ 100000 ساعة |

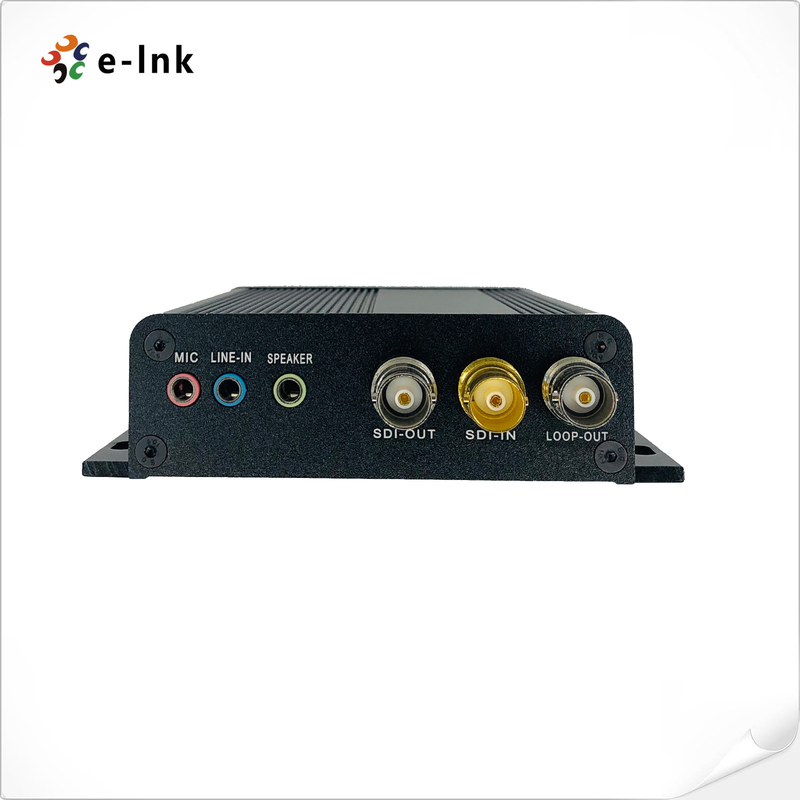

ثنائي الاتجاه RS485 RS422 محول صوت ستيريو 3G SDI مع حلقة خارج
1Ch ثنائي الاتجاه 3G-SDI مع Loop-out + 1Ch Tally + 2Ch ثنائي الاتجاه RS485 أو RS422 + 2Ch صوت ستيريو + 1Ch ميكروفوناالإصدار
محول الألياف
► فيديو 3G-SDI ثنائي الاتجاه بسعة 1 قناة مع Loop-out
► إشارة تالي 1Ch
► 2Ch ثنائية الاتجاه RS485 أو RS422 البيانات
► صوت ستيريو ثنائي القنوات
► ميكروفون 1Ch
► الاسترداد التلقائي 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية
► دعم HDTV 720P ، 1080I ، 1080P ، 1920 * 1080 @ 60 هرتز
قدرة نقل طويلة تصل إلى 20 كم (SMF)
► مبادلة ساخنة وقابس ساخن ؛
انتقال رقمي كامل على مستوى البث غير المضغوط ؛
نطاق درجة حرارة واسع للغاية على مستوى الصناعة (-20 ℃ ~ + 70 ℃) ، قابل للتكيف مع البيئات المختلفة ؛
المؤشرات الفنية
| واجهة الألياف الضوئية | |
| واجهة الألياف | Simplex LC |
| مسافة الإرسال | 0-20 كم |
| الطول الموجي | 1310 نانومتر / 1550 نانومتر |
| فيديو | |
| واجهة الفيديو | BNC |
| إدخال / إخراج الفيديو المعاوقة | 75Ω |
| إدخال / إخراج الفيديو الجهد | نموذجي: 1Vpp ، الحد الأدنى 0.5Vpp ، الحد الأقصى 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2 جيجابت / ثانية |
| الكسب التفاضلي (10٪ 90٪ APL) | <1٪ |
| دعم تنسيق SDI | 625/25 بال |
| 525 / 29.97 نتسك ، 525 / 23.98 نتسك | |
| 720p50 ، 720p59.94 | |
| 1080 ط 23/24/30/50 / 59.94 | |
| 1080 بكسل 23.98 / 24/30/50/60 | |
| معيار الفيديو SDI | 270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / م (HD-SDI) |
| رسم الخرائط SMPTE425M3Gb / s (3G-SDI) | |
| الواجهة التسلسلية SMPTE424M 3Gb / s (3G-SDI) | |
| بيانات أو تالي | |
| الواجهة المادية | محطة المسمار القياسية الصناعية |
| نوع البيانات | RS485 (افتراضي) أو RS422 (اختياري) ، إشارة Tally |
| تردد / معدل الدعم |
الأعلى.115200 بت في الثانية لـ RS422 الأعلى.57600 بت في الثانية لـ RS485 |
| BER | <10ˉ9 |
| صوت ستيريو أو ميكروفون | |
| إدخال وإخراج الصوت | 3.5 ملم صوت |
| صيغة صوتية | @ 48 كيلو هرتز |
| الكهرباء | |
| محول كهرباء | تيار مستمر 5 ~ 25 فولت |
| استهلاك الطاقة | <5 واط |
| مؤشر LED | |
| ملاحظة | مزود الطاقة |
| دات | بيانات |
| ميكانيكي | |
| الأبعاد (LxWxH) | 120 × 105 × 28 ملم |
| وزن | 1.5 كجم / زوج |
| غلاف | حالة الألومنيوم |
| خيارات التركيب | جدار جبل |
| بيئي | |
| درجة حرارة العمل | -20 درجة مئوية +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية + 80 درجة مئوية |
| رطوبة العمل | 0 ~ 95٪ |
| MTBF | ≥100000 ساعة |
ملخص
يدعم محول الألياف LNK-3G-1BV1T2BD2A1M Series 3G / HD-SDI ثنائي الاتجاه فيديو 3G / HD-SDI ثنائي الاتجاه (صوت مضمن) مع Loop-out أو 1-channel Tally أو 2-channel ثنائية الاتجاه RS485 أو RS422 ، قناتان صوت ستيريو خارجي ، وإشارة ميكروفون أحادية القناة تنتقل عبر كابل الألياف الضوئية.يتضمن E-link 3G / HD-SDI Video عبر محولات الألياف جهاز إرسال واحد وجهاز استقبال واحد لإشارة 3G / HD-SDI 1080P.تتميز هذه السلسلة من محول الفيديو إلى الألياف بأداء مستقر وجودة صورة واضحة وثبات عالي مع مؤشر حالة LED على جسم الجهاز.يمكن ملاحظة حالة عمل الأجهزة بصريًا.التطبيقات الممكنة لهذا المنتج ، على سبيل المثال لا الحصر ، هي: نظام مراقبة حركة المرور الذكي.نظام الأمن شبكات المدارس المراقبة الصناعية (الكهرباء ، الكيمياء ، الصلب ، النفط ، السكك الحديدية ، إلخ) المراقبة العسكرية (المستودعات ، الحدود ، الحراس ، إلخ) نظام نقل البرامج التلفزيونية.الملعب (للحصول على فيديو مباشر عالي الدقة ، ونقل صوتي).
معلومات الطلبية
| نموذج | وصف |
| LNK-3G-1BV1T2BD2A1M | 1Ch ثنائي الاتجاه 3G-SDI مع Loop + 1Ch Tally + 2Ch ثنائي الاتجاه RS485 أو RS422 + 2Ch صوت ستيريو + 1Ch ميكروفون عبر محول الألياف ، وضع واحد من الألياف ، LC ، 20 كم ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدم من قبل الأزواج |
