تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-12GSDI-1V2R1GE
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية لموسع الألياف البصرية SDI
وقت التسليم: 5-12 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000 زوج / شهر
كلمة رئيسية: |
إيثرنت عبر محول الألياف |
نطاق القرار: |
3840 × 2160 بتردد 60 هرتز |
إيثرنت: |
10/100 / 1000Mbps جيجابت |
نوع البيانات: |
2Ch للخلف RS485 |
المدخلات: |
1 × 12G-SDI على BNC |
ميناء الألياف: |
2 × ألياف بصرية FC |
كلمة رئيسية: |
إيثرنت عبر محول الألياف |
نطاق القرار: |
3840 × 2160 بتردد 60 هرتز |
إيثرنت: |
10/100 / 1000Mbps جيجابت |
نوع البيانات: |
2Ch للخلف RS485 |
المدخلات: |
1 × 12G-SDI على BNC |
ميناء الألياف: |
2 × ألياف بصرية FC |

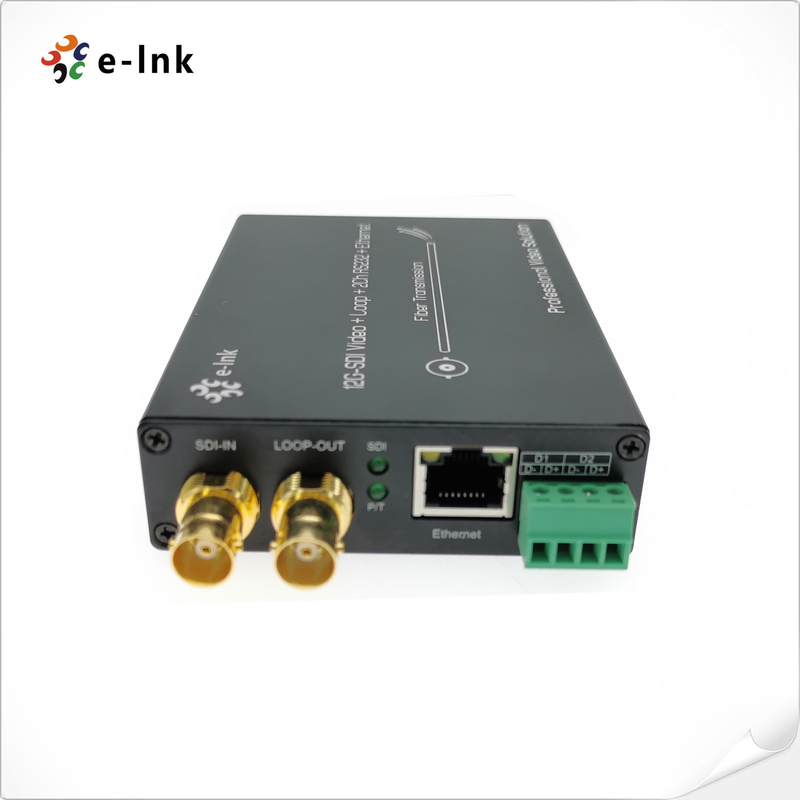

محول فيديو الألياف 12G SDI مع جيجابيت إيثيرنث 2Ch إلى الوراء RS485
محولات الألياف الفيديو 12G SDI مع Gigabit Ethernet و 2Ch خلفية RS485 FC Fiber
جهاز استلام الألياف SDIالمزايا
كل قناة SDI تتضمن 8 قنوات صوتية مضمنة
تعادل الكابلات التلقائي لضمان سلامة الإشارة
يدعم ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD)
قفلات Reclocker المتكاملة إلى SMPTE معدلات 11.88Gbps، 5.94Gbps، 2.97Gbps، 1.485Gbps أو تقسيمها إلى 1.001 Subrates و 270 Mbps
متوافقة مباشرة مع أنظمة الكاميرات 12G / 6G / 3G-SDI
القدرة على نقل الطرق الطويلة تصل إلى 80 كم
دعم 2Ch للخلف RS485
يدعم 1Ch 10/100/1000M Ethernet
- إرسال مستوى البث الرقمي الكامل بدون ضغط
نطاق ديناميكي فائق البصري و خال من التعديل
تقنية الألياف الضوئية WDM/CWDM/DWDM
يدعم 4K * 2K ((3840 * 2160 @ 60Hz) ، 1080P ، 1080I ، 720P.
مؤشرات تقنية جهاز إرسال واستقبال الألياف الفيديو
|
الصيغ |
يدعم ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD) |
|
متوافق |
متوافق مع DVB-ASI و AES10 (MADI) |
|
المدخلات |
1 × 12G-SDI على BNC |
|
الناتج |
2 × ألياف FC الضوئية |
|
1 × 12G-SDI حلقة خارج على BNC |
|
|
القرار المدعوم |
التلفزيون عالي الدقة 4K*2K، 1080P، 1080I، 720P |
|
نطاق الدقة |
3840*2160@60Hz |
|
مواصفات كابلات الدخول |
≤70m@12G SDI Belden 1694A |
|
مواصفات كابل الخروج |
≤60m@12G SDI Belden 1694A |
|
الايثرنت |
10/100/1000Mbps |
|
نوع البيانات |
2Ch إلى الوراء RS485 |
|
عرض النطاق الترددي للنقل البصري |
270 ميغاهرتز 12 غيغاهرتز |
|
القوة |
12 VDC |
|
استهلاك الطاقة |
6 واط (حد أقصى) |
|
الأبعاد (LxWxH) |
117 × 80 × 24 (ملم) |
|
درجة حرارة العمل |
-10 درجة مئوية 70 درجة مئوية |
|
درجة حرارة التخزين |
-40 درجة مئوية 85 درجة مئوية |
نظرة عامة على إثنتر عبر مُوسع الألياف
LNK-12GSDI-1V2R1GE سلسلة 12G-SDI محول الألياف يدعم 1Ch 12G الفيديو (الصوت المدمج) & 1Ch جيجابيت إثنترنت & 2Ch إلى الوراء RS485 نقلها عبر كابل الألياف الضوئية ،ومراقبة الإشارة محليا على خروج حلقة 12Gيتضمن الـ E-link 12G Video over Fiber Converters جهاز إرسال واحد ومستقبل واحد لـ HDTV 4K * 2K ((3840 * 2160 @ 60Hz) ، 1080P ، 1080I ، 720P.
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-12GSDI-1V2R1GE |
محول 12G-SDI إلى الألياف مع Gigabit Ethernet و 2Ch إلى الوراء RS485 ، SMF ، LC Fiber Connector 10KM ، بما في ذلك جهاز الإرسال والمتلقي ، يستخدم من قبل الأزواج |
