تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-M3G-SMB1V-20
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية SDI Fiber Converter
وقت التسليم: 5-12 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000 زوج / شهر
الكلمة الرئيسية: |
الموسع البصري الصغير SMB SDI |
قوة: |
5VDC ، 1A |
الطول الموجي CWDM: |
1270 ~ 1610 ميل بحري |
موصل: |
SMB |
أبعاد: |
58 × 21 × 20 ملم |
وزن: |
100 جرام / زوج |
الكلمة الرئيسية: |
الموسع البصري الصغير SMB SDI |
قوة: |
5VDC ، 1A |
الطول الموجي CWDM: |
1270 ~ 1610 ميل بحري |
موصل: |
SMB |
أبعاد: |
58 × 21 × 20 ملم |
وزن: |
100 جرام / زوج |

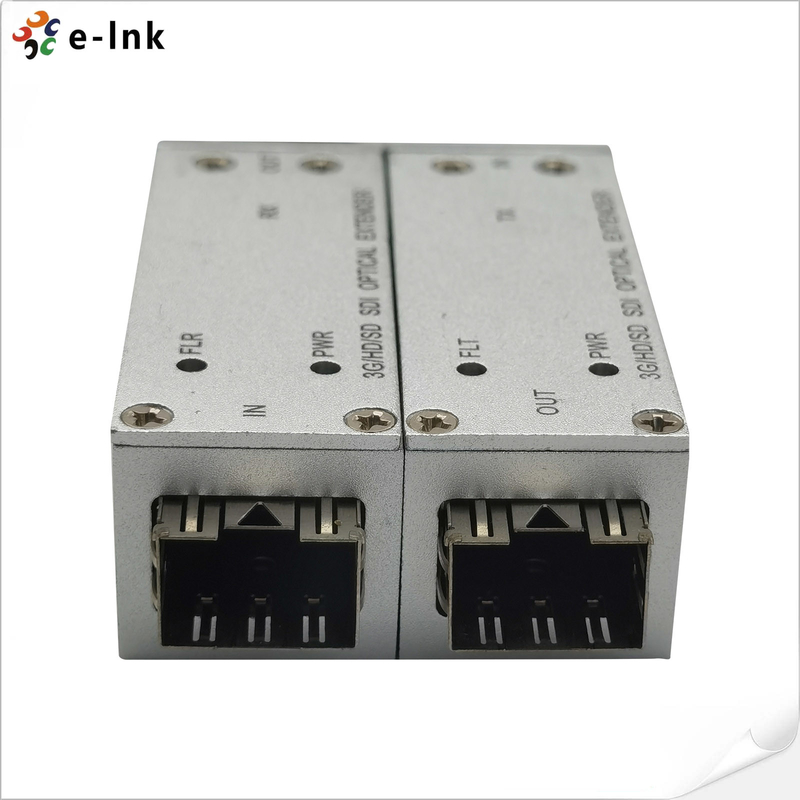

3G HD SD إلى SDI Optical Micro Extender 1270nm 1610nm CWDM الطول الموجي
موسع مايكرو بصري SMB 3G / HD / SD-SDI
مزايا محول الألياف البصرية SDI
► التعرف التلقائي على إشارة 3G-SDI / HD-SDI / SD-SDI ، لا يلزم الاختيار اليدوي
► مسافة الإرسال تصل إلى 120 كم
► تقنية CWDM للسماح لما يصل إلى 16 (18) قناة بنقل أكثر من ليف واحد
► لوحة PCB بتصميم متعدد الطبقات لضمان نقل إشارة مستقر وموثوق
المؤشرات الفنية
|
معيار الإشارة |
SD-SDI (270 ميجابت في الثانية) ، HD-SDI (1.485 جيجابت في الثانية) ، 3G-SDI (2.97 جيجابت في الثانية) |
|
دقة |
10 بت |
|
معاوقة |
75Ω |
|
موصل |
SMB |
|
SFP |
Simplex LC ، 3125 جيجابت في الثانية.مسافة نقل ≤120km |
|
الطول الموجي القياسي SM |
1310 نانومتر ، 1550 نانومتر |
|
الطول الموجي CWDM |
1270 ~ 1610nm ، شبكة 20nm وفقًا ITU-T |
|
نطاق درجة حرارة |
0 ~ 70 درجة مئوية |
|
غلاف |
حالة الألومنيوم |
|
خيارات التركيب |
سطح المكتب |
|
درجة حرارة العمل |
-20 درجة مئوية +70 درجة مئوية |
|
رطوبة العمل |
0 ~ 95٪ |
|
MTBF |
≥100000 ساعة |
ملخص
LNK-M3G-SMB1V-20 Series 3G-SDI / HD-SDI / SD-SDI نظام نقل الألياف البصرية الصغير الذي ينقل فيديو رقمي عالي الوضوح 3G-SDI ، HD-SDI ، SD-SDI أو دفق DVB-ASI واحد من خلال وضع واحد أو ألياف متعددة الأوضاع تدعم معايير SMPTE424M و SMPTE259M و SMPTE297M و SMPTE310M و SMPTE305M (SDTI).
معلومات الطلبية
|
نموذج |
وصف |
|
LNK-M3G-SMB1V-20 |
موسع صغير بصري SMB 3G / HD / SD-SDI ، 1310/1550 نانومتر ، Simplex LC ، وضع فردي ، 20 كيلومترًا بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
