تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: سلسلة LNK-M3G-BI20
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية SDI Fiber Converter
وقت التسليم: 5-12 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000 زوج / شهر
P / T: |
إمدادات الطاقة |
MTBF: |
≥ 100000 ساعة |
الأبعاد: |
80 × 40 × 20 ملم |
الوزن: |
0.8 كجم / زوج |
P / T: |
إمدادات الطاقة |
MTBF: |
≥ 100000 ساعة |
الأبعاد: |
80 × 40 × 20 ملم |
الوزن: |
0.8 كجم / زوج |

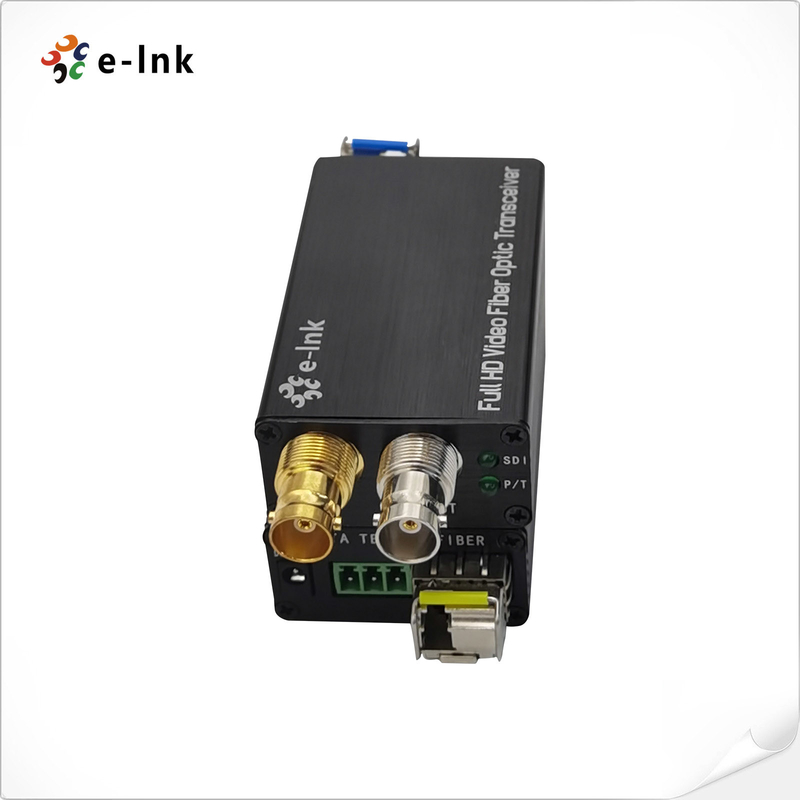

محول الألياف SDI ثنائي الاتجاه مع أنظمة الكاميرات HD SDI
محول ميني ثنائي الاتجاه HD / 3G-SDI إلى الألياف
مزايا محولات الألياف الضوئية SDI
كل قناة تتضمن 4 قنوات صوتية مضمنة
تعادل الكابلات التلقائي، يستخدم لجميع معدلات أقل من 3.2 جيجابايت/ثانية (Belden 1694A)
إعادة التشغيل التلقائي 270Mbit/s - 1.48Gbit/s - 3Gbit/s
متوافقة مباشرة مع أنظمة الكاميرات HD-SDI
القدرة على نقل الطرق الطويلة تصل إلى 80 كم
التبادل الساخن والسداد الساخن
-معالجة جميع الأنماط المرضية، الإرسال الرقمي بالكامل دون ضغط مستوى البث
إشارة حالة LED لمراقبة ظروف العمل
نطاق ديناميكي فائق البصري و خال من التعديل
نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة (-20 درجة مئوية ~ + 70 درجة مئوية) ، قابلة للتكيف مع بيئات مختلفة.
المؤشرات التقنية
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 0-20 كيلومتر (مسافة أخرى متاحة) |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| الكهرباء | |
| محول الطاقة | التيار المستمر 5 ~ 12 فولت |
| استهلاك الطاقة | < 5W |
| مؤشر LED | |
| SDI | فيديو SDI |
| الناتج | إمدادات الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 80 × 40 × 20 ملم |
| الوزن | 0.8 كجم لكل زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | سطح المكتب |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |
نظرة عامة
LNK-M3G-BI20 Series Mini-type 3G/HD-SDI Fiber Converter يدعم فيديو 3G/HD-SDI ثنائي الاتجاه من قناة واحدة (صوت مضمن) عبر كابل الألياف الضوئية.يحتوي E-link 3G/HD-SDI Video over Fiber Converters على جهاز إرسال واحد ومستقبل واحد لإشارة 1080P 3G/HD-SDI. التعامل مع جميع الأنماط المرضية ، والإرسال على مستوى البث غير المضغوط الرقمي بالكامل. يتم استخدامه على نطاق واسع في نظام الأمن ، مؤتمرات الفيديو ، الإذاعة والأحداث المباشرة وما إلى ذلك.
معلومات الطلب
| النموذج | الوصف |
| LN K-MHD-BIMM | نوع صغير HD-SDI ثنائي الاتجاه إلى محولات الألياف، MMF، LC Fiber Connector 500 متر، بما في ذلك جهاز الإرسال والإستقبال، تستخدم من قبل الأزواج |
| LNK-MHD-BI20 | نوع مصغر HD-SDI ثنائي الاتجاه إلى محول الألياف، SMF، LC Fiber Connector 20KM، بما في ذلك جهاز الإرسال والمستقبل، تستخدم من قبل الأزواج |
| LNK-MHD-BI40 | نوع مصغر HD-SDI ثنائي الاتجاه إلى محول الألياف، SMF، LC Fiber Connector 40KM، بما في ذلك جهاز الإرسال والمستقبل، تستخدم من قبل الأزواج |
| النموذج | الوصف |
| LNK-M3G-BIMM | نوع صغير ثنائي الاتجاه 3G-SDI إلى محول الألياف، MMF، LC Fiber Connector 500 متر، بما في ذلك جهاز الإرسال والقبول، يستخدم من قبل الأزواج |
| (LNK-M3G-BI20) | نوع صغير ثنائي الاتجاه 3G-SDI إلى محول الألياف، SMF، LC Fiber Connector 20KM، بما في ذلك جهاز الإرسال والمتلقي، تستخدم من قبل الأزواج |
| LNK-M3G-BI40 | نوع صغير ثنائي الاتجاه 3G-SDI إلى محول الألياف، SMF، LC Fiber Connector 40KM، بما في ذلك جهاز الإرسال والمتلقي، تستخدم من قبل الأزواج |
