تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-HD-110
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية SDI Fiber Converter
وقت التسليم: 5-12 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000 زوج / شهر
MTBF: |
≥ 100000 ساعة |
خيارات التركيب: |
جدار جبل |
غلاف: |
حالة الألومنيوم |
وزن: |
0.43 كجم / زوج |
MTBF: |
≥ 100000 ساعة |
خيارات التركيب: |
جدار جبل |
غلاف: |
حالة الألومنيوم |
وزن: |
0.43 كجم / زوج |
جدار جبل 270Mbit 1.48Gbit 3Gbit SDI محول الألياف مع حالة الألومنيوم
3G / HD-SDI لتحويل الألياف
مزايا محول الألياف البصرية SDI
► تشتمل كل قناة على 8 قنوات صوتية مدمجة
► معادلة تلقائية للكابل لضمان سلامة الإشارة
► إعادة القفل التلقائي 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية
► متوافقة مباشرة مع أنظمة كاميرا HD-SDI
قدرة نقل طويلة لا تقل عن 10 كم (6.2 ميل) ، حتى 80 كم
► مدخلات طاقة الكتلة الطرفية ؛المبادلة الساخنة والمكونات الساخنة ؛
الإرسال الرقمي الكامل على مستوى البث غير المضغوط ؛
نطاق ديناميكي بصري فائق وخالي من الضبط ؛
تقنية الألياف البصرية WDM / CWDM / DWDM ؛
► 1000 متر من الألياف الضوئية ، سهلة التحديث ؛
► نطاق درجة حرارة واسع للغاية على مستوى الصناعة (-40 درجة مئوية ~ + 85 درجة مئوية) ، قابل للتكيف مع البيئات المختلفة ؛
المؤشرات الفنية
| واجهة الألياف الضوئية | |
| واجهة الألياف | Simplex FC |
| مسافة الإرسال | 550 م - 20 كم |
| الطول الموجي | 1310 نانومتر / 1550 نانومتر |
| فيديو | |
| واجهة الفيديو | BNC |
| إدخال / إخراج الفيديو المعاوقة | 75Ω |
| إدخال / إخراج الفيديو الجهد | نموذجي: 1Vpp ، الحد الأدنى 0.5Vpp ، الحد الأقصى 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2 جيجابت / ثانية |
| الكسب التفاضلي (10٪ 90٪ APL) | <1٪ |
| معيار الفيديو SDI | 270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / م (HD-SDI) |
| رسم الخرائط SMPTE425M3Gb / s (3G-SDI) | |
| الواجهة التسلسلية SMPTE424M 3Gb / s (3G-SDI) | |
| بيانات | |
| الواجهة المادية | محطة المسمار القياسية الصناعية |
| نوع البيانات | الاتجاه العكسي RS422 / RS485 |
| تردد / معدل الدعم |
الأعلى.115200 بت في الثانية لـ RS422 الأعلى.57600 بت في الثانية لـ RS485 |
| BER | <10ˉ9 |
| الكهرباء | |
| محول كهرباء | تيار مستمر 5 ~ 25 فولت |
| استهلاك الطاقة | <5 واط |
| مؤشر LED | |
| ملاحظة | مزود الطاقة |
| دات | بيانات |
| ميكانيكي | |

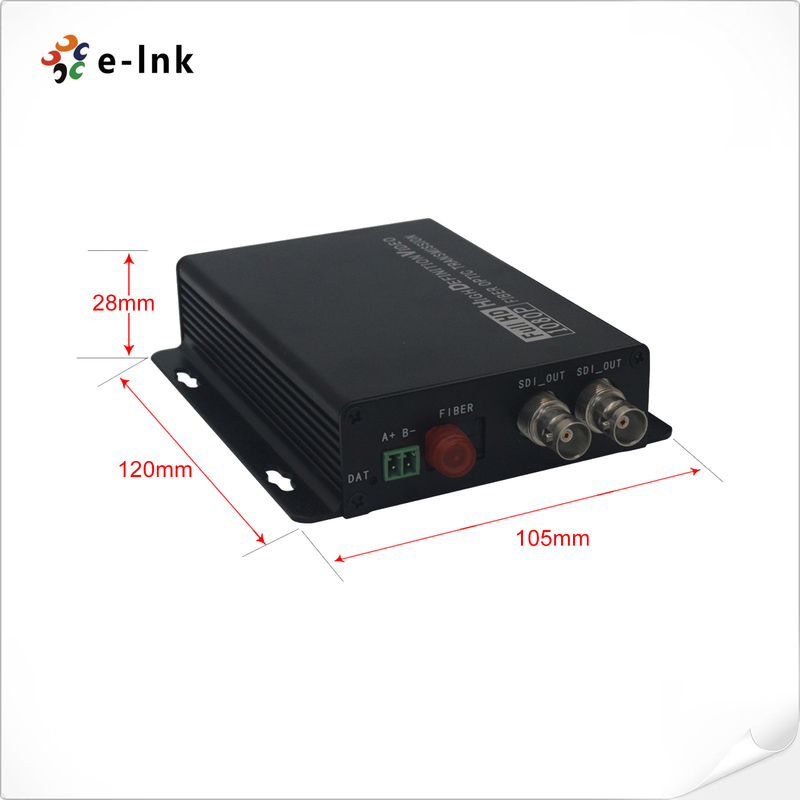

| الأبعاد (LxWxH) | 120 × 105 × 28 ملم |
| وزن | 0.43 كجم / زوج |
| غلاف | حالة الألومنيوم |
| خيارات التركيب | جدار جبل |
| بيئي | |
| درجة حرارة العمل | -20 درجة مئوية +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية + 80 درجة مئوية |
| رطوبة العمل | 0 ~ 95٪ |
| MTBF | ≥100000 ساعة |
ملخص
يدعم محول الألياف LNK-HD-110 & LNK-3G-110 Series 3G / HD-SDI 1-channel 3G / HD-SDI Video (صوت مضمن) & عكس إشارة البيانات RS422 / 485 المنقولة عبر كابل الألياف الضوئية ، ومراقبة الإشارة محليًا عبر خرج حلقة 3G / HD-SDI.يتضمن E-link 3G / HD-SDI Video عبر محولات الألياف جهاز إرسال واحد وجهاز استقبال واحد لإشارة 3G / HD-SDI 1080P.
معلومات الطلبية
| نموذج | وصف |
| LNK-HD-110-20 | HD-SDI لتحويل الأليافمع RS422 عكس البيانات وحلقة الخروج، SMF ، FC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه أزواج |
| LNK-3G-110-20 | 3G-SDI إلى محول الألياف مع RS422 عكس البيانات والحلقة الخارج ، SMF ، موصل الألياف FC 20KM ، بما في ذلك جهاز الإرسال والاستقبال ، يستخدمه الأزواج |
