تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-5MP-4V-20
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: negotiable
تفاصيل التغليف: حزمة تصدير محول ألياف الفيديو القياسية
وقت التسليم: 5-12 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000 زوج / شهر
موصل بصري: |
FC (افتراضي) ، ST أو SC (اختياري) |
مسافة الإرسال: |
0 ~ 550 م (مم) / 0 ~ 80 كم (SM) (المسافة الافتراضية هي 20 كم) |
رقم الفيديو: |
4 قناة |
خيارات التركيب: |
التثبيت على الحائط / الرف |
موصل بصري: |
FC (افتراضي) ، ST أو SC (اختياري) |
مسافة الإرسال: |
0 ~ 550 م (مم) / 0 ~ 80 كم (SM) (المسافة الافتراضية هي 20 كم) |
رقم الفيديو: |
4 قناة |
خيارات التركيب: |
التثبيت على الحائط / الرف |

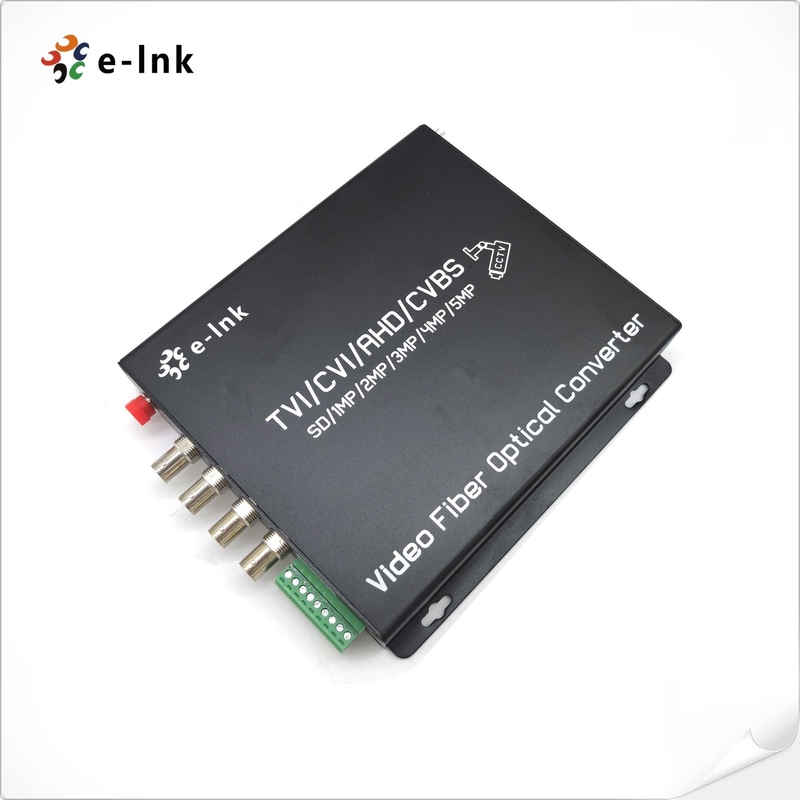

ROHS FCC CE محول الفيديو البصري 75Ohm مقاومة عدم التوازن
4Ch 5MP HD-Video 4-in-1 Video Fiber Converter
مزايا محول الفيديو من الألياف البصرية
► تقنية ترميز غير مضغوطة
► تحديد تنسيقات إدخال مقاطع الفيديو تلقائيًا.
► دعم نقل إشارة AHD أو HDCVI أو HD-TVI أو CVBS المدمجة والتحكم في بيانات PTZ RS485 في وقت واحد من خلال كابل الألياف الضوئية
► دعم كاميرا 5MP 4MP 3MP 1080P 720P
► من خلال مؤشرات LED للإبلاغ عن وضعها الوظيفي
► مجموعة واسعة من درجة حرارة التشغيل الصناعية
► التوصيل والتشغيل ، تركيب بسيط.
► تطبيق درجة حرارة واسعة النطاق: -15 درجة مئوية ~ 65 درجة مئوية
| الألياف البصرية | ||
| الطول الموجي | WDM: 1310 نانومتر / 1550 نانومتر | |
| انتاج الطاقة | -8 ~ 3dBm | |
| الألياف البصرية | 50 / 125u multimode ، 62.5 / 125u multimode ، 9 / 125u وضع فردي | |
| حساسية آر إكس | -26 ديسيبل | |
| موصل بصري | FC (افتراضي) ، ST أو SC (اختياري) | |
| مسافة الإرسال | 0 ~ 550 م (مم) / 0 ~ 80 كم (SM) (المسافة الافتراضية هي 20 كم) | |
| فيديو | ||
| عدد القنوات | 4 | |
| الإدخال / الإخراج المعاوقة | 75 أوم (عدم الاتزان) | |
| جهد إدخال / إخراج الفيديو القياسي | 1.0Vp-p | |
| عرض النطاق الترددي للفيديو | 50 ميجا هرتز | |
| عرض النطاق الترددي أخذ العينات | 8 بت | |
| تردد أخذ العينات | 108 ميجا هرتز | |
| إشارة إلى نسبة الضوضاء | > 67 ديسيبل | |
| وقت الصعود والهبوط | <0.8ns | |
| الاهتزاز الجوهري للإشارة الضوئية | <0.2 واجهة المستخدم | |
| الكسب التفاضلي | <± 1.5٪ | |
| المرحلة التفاضلية | <± 1 درجة | |
| موصل | BNC | |
| دعم الفيديو | كاميرا 5MP 4MP 3MP 1080P 720P | |
| بيانات PTZ | ||
| بروتوكول | الافتراضي: RS485 (RS232 / RS422 اختياري) | |
| عدد القنوات | 1 | |
| موصل | 3 دبابيس كتل طرفية | |
| معدل البيانات | 0-200 كيلوبت في الثانية | |
| الاتجاهات | الافتراضي: Simplex من Rx إلى Tx (BIDI مزدوج اختياري) | |
| بيئي | ||
| درجة حرارة التشغيل: | -15 درجة مئوية إلى 65 درجة مئوية (5 درجة فهرنهايت إلى 149 درجة فهرنهايت) | |
| درجة حرارة التخزين: | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) | |
| الرطوبة النسبية: | 5٪ إلى 95٪ دون تكاثف | |
| MTBF | > 100،000 ساعة | |
| الكهربائية والميكانيكية | ||
| مدخل الطاقة: | تيار مستمر 5 فولت 2 أمبير | |
| استهلاك الطاقة: | ≤6 واط | |
| مؤشرات LED: | ||
| الفيبر | حالة الألياف | |
| فيديو | LED1 ، LED2 ، LED3 ، LED4 | |
| بيانات | حالة البيانات | |
| PWR | حالة الطاقة | |
| الأبعاد (WxDxH): | 167 × 172 × 28 ملم | |
| وزن: | 1.5 كجم | |
| غلاف: | حالة المعادن | |
| خيارات التركيب: | التثبيت على الحائط / الرف | |
| الموافقات التنظيمية | ||
| ISO9001 | ||
| CE و RoHS و FCC | ||
ملخص
يعتمد محول ألياف الفيديو E-link HD-AHD / HD-CVI / HD-TVI / CVBS 4 في 1 الفيديو المركب عالي الدقة غير المضغوط وتقنيات الإرسال البصري الرقمي عالي السرعة التي تحول AHD و HD-CVI و HD-TVI أو إشارات مركبة CVBS للإشارات الضوئية من أجل تحقيق انتقال بعيد المدى (حتى 120 كم) عبر الألياف.يمكن لجهاز الإرسال والاستقبال من الألياف البصرية E-link 4Ch AHD / CVI / TVI / CVBS إرسال 4 قنوات في وقت واحد AHD أو HD-CVI أو HD-TVI أو CVBS عبر واحد من الألياف البصرية متعددة الأوضاع أو أحادية الوضع.التعديلات الإلكترونية والبصرية غير مطلوبة أبدًا.يتم توفير مؤشرات LED لمراقبة حالة النظام على الفور.تتوفر الأجهزة للتركيب المستقل أو المثبت على الرف ، وهو مناسب لبيئة العمل المختلفة.وهو يدعم كاميرا 5MP 4MP 3MP 1080P 720P.
معلومات الطلبية
| نموذج | تفاصيل |
| LNK-5MP-4V-20 | فيديو 4-Ch HD-AHD / CVI / TVI / CVBS (كاميرا 5 ميجابكسل 4 ميجابكسل 3 ميجابكسل 1080P 720P) ، 20 كم ، وضع فردي من الألياف ، FC ، بما في ذلك جهاز إرسال واحد وجهاز استقبال ، يستخدمه الأزواج |
| LNK-5MP-4V-20R | فيديو 4-Ch HD-AHD / CVI / TVI / CVBS (كاميرا 5MP 4MP 3MP 1080P 720P) + بيانات خلفية 1-Ch RS485 (لكاميرات PTZ) ، 20 كم ، وضع فردي من الألياف ، FC ، بما في ذلك جهاز إرسال واحد وجهاز استقبال ، تستخدم من قبل أزواج |
