تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطع
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية
وقت التسليم: 5-12 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1000 قطعة / شهر
الطول الموجي التشغيلي (نانومتر): |
1260 1650 |
الحد الأدنى لخسارة العائد (ديسيبل): |
55 |
درجة حرارة التشغيل (℃): |
-5 75 |
درجة حرارة التخزين (℃): |
-40 85 |
الطول الموجي التشغيلي (نانومتر): |
1260 1650 |
الحد الأدنى لخسارة العائد (ديسيبل): |
55 |
درجة حرارة التشغيل (℃): |
-5 75 |
درجة حرارة التخزين (℃): |
-40 85 |

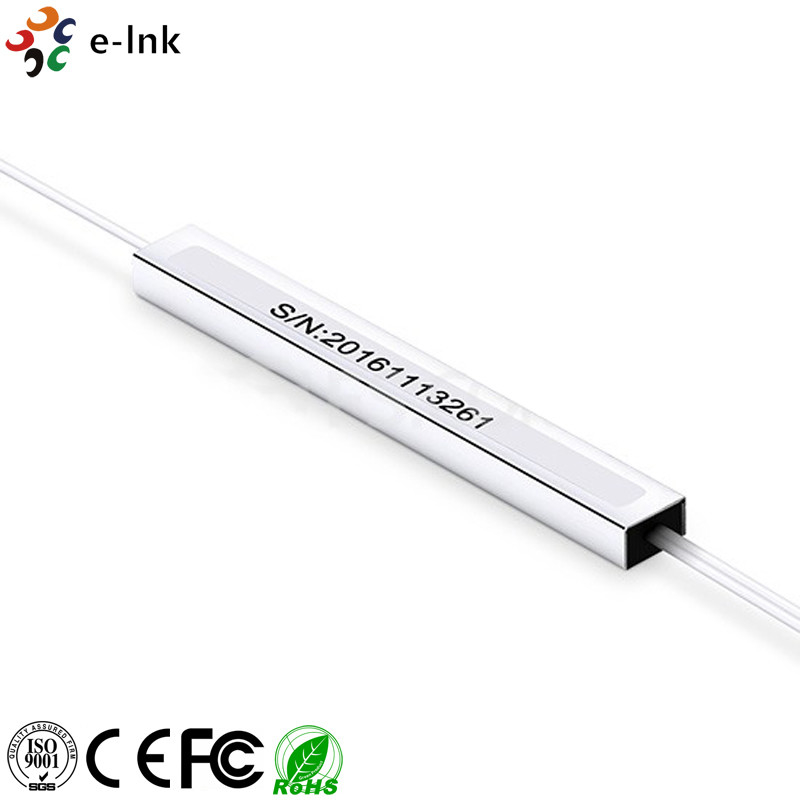

وحدة PDL PoE Power Splitter Mini PLC الفاصل عالية العزلة
وحدة صغيرة PLC الفاصل
مزايا
1. خسارة الإدراج المنخفضة (IL)
2. عزلة عالية
3. انخفاض الخسارة المعتمدة على الاستقطاب (PDL)
4. تصميم مضغوط
5. نطاق واسع من الطول الموجي التشغيلي
6. التوحيد الجيد من قناة إلى قناة
7. موثوقية عالية وثبات عالي
8. متوافقة مع Telcordia GR-1209-CORE-2001
9. متوافقة مع Telcordia GR-1221-CORE-1999
10. متوافق مع YD / T-1272Q
11. Q / CT-2295 متوافق
12. متوافق مع RoHS-6 (خالٍ من الرصاص)
المؤشرات الفنية
| حدود | 1 × N Mini Module PLC Splitters | |||||
| الطول الموجي التشغيلي (نانومتر) | 1260 1650 | |||||
| تكوين المنفذ | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
| الحد الأقصى لفقدان الإدراج (ديسيبل) (درجة P / S) | 4.1 / 4.3 | 7.4 / 7.6 | 10.5 / 10.8 | 13.8 / 14.0 | 16.8 / 17.2 | 20.8 / 21.3 |
| انتظام الخسارة القصوى (ديسيبل) | 0.6 | 0.7 | 0.8 | 1.2 | 1.5 | 2.0 |
| ماكس PDL (ديسيبل) | 0.2 | 0.25 | 0.35 | |||
| الحد الأدنى لخسارة العائد (ديسيبل) | 55 | |||||
| الاتجاهية الدنيا (ديسيبل) | 55 | |||||
| أقصى خسارة تعتمد على الطول الموجي (ديسيبل) | 0.5 | 0.8 | 1.0 | |||
| أقصى استقرار في درجة الحرارة (ديسيبل) | 0.5 | |||||
| درجة حرارة التشغيل (℃) | -5 75 | |||||
| درجة حرارة التخزين (℃) | -40 85 | |||||
| أبعاد الجهاز L × W × H (مم) | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 | ||
| حدود | 2 × N Mini Module PLC Splitters | ||||
| الطول الموجي التشغيلي (نانومتر) | 1260 1650 | ||||
| تكوين المنفذ | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 |
| أقصى خسارة الإدراج (ديسيبل) | 4.5 | 7.9 | 11.3 | 14.7 | 17.8 |
| انتظام الخسارة القصوى (ديسيبل) | 0.9 | 1.0 | 1.2 | 1.5 | 1.8 |
| ماكس PDL (ديسيبل) | 0.3 | 0.35 | |||
| الحد الأدنى لخسارة العائد (ديسيبل) | 55 | ||||
| الاتجاهية الدنيا (ديسيبل) | 55 | ||||
| أقصى خسارة تعتمد على الطول الموجي (ديسيبل) | 0.5 | 0.8 | |||
| أقصى استقرار في درجة الحرارة (ديسيبل) | 0.5 | ||||
| درجة حرارة التشغيل (℃) | -5 75 | ||||
| درجة حرارة التخزين (℃) | -40 85 | ||||
| أبعاد الجهاز L × W × H (مم) | 60 × 7 × 4 | 60 × 12 × 4 | 100 × 20 × 6 | ||
ملخص
وحدة الفاصل PLC للوحدة المصغرة E-link (دائرة الموجة الخفيفة المستوية) هي نوع من أجهزة إدارة الطاقة الضوئية مع حزمة وحدة صغيرة ملفقة باستخدام تقنية الدليل الموجي البصري للسيليكا.يستخدم على نطاق واسع في شبكات PON / ODN لتحقيق تقسيم طاقة الإشارة الضوئية بنسبة تقسيم 1xN أو 2xN.يوفر E-link سلسلة من وحدات تقسيم PLC ذات الوحدات الصغيرة المخصصة لتلبية المتطلبات المختلفة لتكوين المنفذ ونوع الكابل وطول الألياف وموصل الإدخال وموصل الإخراج.
