تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LNK-3GSDI-4BV
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطع
الأسعار: negotiable
تفاصيل التغليف: عبوة كرتونية قياسية متعددة القنوات RS-232/422/485 من المسلسل إلى محولات الألياف
وقت التسليم: 7-10 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000000 قطعة / الشهر
واجهة الألياف: |
Simplex LC |
PWR: |
مزود الطاقة |
الأبعاد (LxWxH): |
19 بوصة 1U (483 × 220 × 44.45 ملم) |
وزن: |
7 كجم / زوج |
MTBF: |
≥ 100000 ساعة |
درجة حرارة التشغيل: |
-20 درجة مئوية +70 درجة مئوية |
واجهة الألياف: |
Simplex LC |
PWR: |
مزود الطاقة |
الأبعاد (LxWxH): |
19 بوصة 1U (483 × 220 × 44.45 ملم) |
وزن: |
7 كجم / زوج |
MTBF: |
≥ 100000 ساعة |
درجة حرارة التشغيل: |
-20 درجة مئوية +70 درجة مئوية |
4 قنوات ثنائية الاتجاه 3G SDI عبر محول الألياف واجهة LC البسيطة
محول الألياف 3G-SDI ثنائي الاتجاه رباعي القنوات
مزايا:
► 4 قنوات ثنائية الاتجاه لنقل الفيديو 3G-SDI عبر الألياف البصرية
► معادلة تلقائية للكابل لضمان سلامة الإشارة
► إعادة تسجيل الوقت التلقائي 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية
► متوافق مباشرة مع أنظمة كاميرا 3G-SDI ويدعم بروتوكولات البيانات العكسية RS-485
قدرة نقل طويلة لا تقل عن 10 كم (6.2 ميل) ، حتى 120 كم
► مدخلات طاقة الكتلة الطرفية للتطبيقات الصناعية
► يدعم المبادلة الساخنة والتوصيل السريع
الإرسال الرقمي الكامل على مستوى البث غير المضغوط ؛
نطاق ديناميكي بصري فائق وخالي من الضبط قبل الاستخدام ؛
تقنية الألياف البصرية WDM / CWDM / DWDM ؛
► نطاق درجة حرارة واسع للغاية على مستوى الصناعة (-40 درجة مئوية ~ + 85 درجة مئوية) ، قابل للتكيف مع البيئات المختلفة ؛
المؤشرات الفنية
| واجهة الألياف الضوئية | |
| واجهة الألياف | Simplex LC |
| مسافة الإرسال | 550 م - 20 كم |
| الطول الموجي | 1310 نانومتر / 1550 نانومتر |
| فيديو | |
| واجهة الفيديو | BNC |
| إدخال / إخراج الفيديو المعاوقة | 75Ω |
| إدخال / إخراج الفيديو الجهد | نموذجي: 1Vpp ، الحد الأدنى 0.5Vpp ، الحد الأقصى 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2 جيجابت / ثانية |
| الكسب التفاضلي (10٪ 90٪ APL) | <1٪ |
| دعم تنسيق SDI | 625/25 بال |
| 525 / 29.97 نتسك ، 525 / 23.98 نتسك | |
| 720p50 ، 720p59.94 | |
| 1080 ط 23/24/30/50 / 59.94 | |
| 1080 بكسل 23.98 / 24/30/50/60 | |
| معيار الفيديو SDI | 270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / م (HD-SDI) |
| رسم الخرائط SMPTE425M3Gb / s (3G-SDI) | |
| الواجهة التسلسلية SMPTE424M 3Gb / s (3G-SDI) | |
| بيانات | |
| الواجهة المادية | محطة المسمار القياسية الصناعية |
| نوع البيانات | عكس RS485 |
| تردد / معدل الدعم | الأعلى.57600 بت في الثانية لـ RS485 |
| BER | <10ˉ9 |
| الكهرباء | |
| محول كهرباء | تيار متردد 110 ~ 220 فولت |
| استهلاك الطاقة | <15 واط |
| مؤشر LED | |
| SDI A / B / C / D / E / F / G / H | فيديو SDI |
| PWR | مزود الطاقة |
| ميكانيكي | |
| الأبعاد (LxWxH) | 19 بوصة 1U (483 × 220 × 44.45 ملم) |
| وزن | 7 كجم / زوج |
| غلاف | حالة الألومنيوم |
| خيارات التركيب | رف جبل |
| بيئي | |
| درجة حرارة العمل | -20 درجة مئوية +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية + 80 درجة مئوية |
| رطوبة العمل | 0 ~ 95٪ |
| MTBF | ≥100000 ساعة |
ملخص

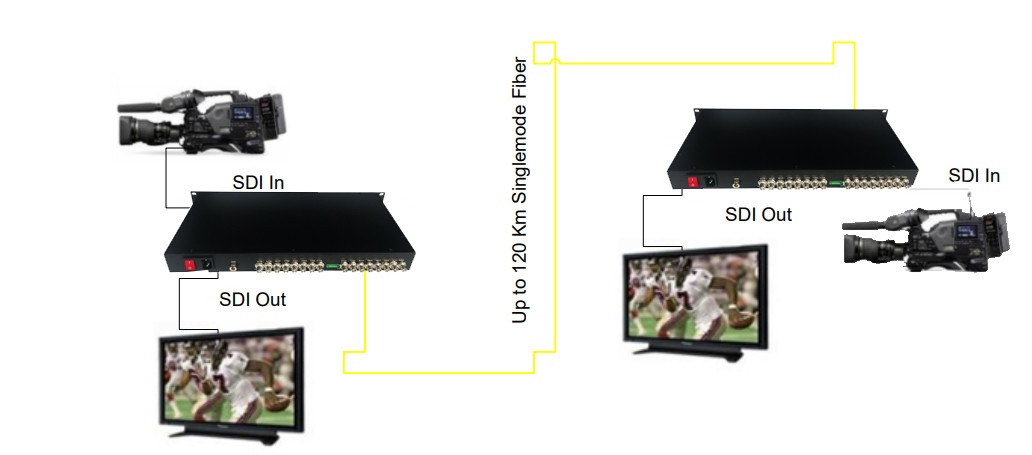

تدعم سلسلة LNK-3GSDI-4BV إشارة الفيديو عالية الوضوح القياسية ثنائية الاتجاه 3G-SDI ذات 4 قنوات والتي يتم إرسالها عبر كابل ضوئي ليفي أحادي ، وتراقب الإشارة محليًا عبر خرج حلقة 3G / HD-SDI.يتضمن E-link 3G-SDI Video عبر محولات الألياف جهاز إرسال واحد وجهاز استقبال واحد لإشارة 3G-SDI 1080P.يمكن لمحولات الألياف E-link 3G-SDI أن تنقل في نفس الوقت 4-Ch ثنائية الاتجاه فيديو 3G-SDI ، وبيانات 1-Ch Reverse RS-485 ، والإشارة من خلال ألياف بصرية واحدة.جودة الفيديو تصل إلى معيار البث ، جودة الصوت حتى مستوى القرص المضغوط تدعم تنسيق اتصال البيانات العكسي RS-485.
معلومات الطلبية
| نموذج | وصف |
| LNK-3GSDI-4BV | فيديو 4-Ch ثنائي الاتجاه 3G-SDI مع حلقة مخرج ، 20 كم ، SM ، FC ، بما في ذلك جهاز إرسال واحد وجهاز استقبال ، يستخدمه الأزواج |
| LNK-3GSDI-4BV1R | 4-Ch ثنائية الاتجاه فيديو SDI مع حلقة خرج + 1-Ch RS485 عكس البيانات ، 20 كم ، SM ، FC ، بما في ذلك جهاز إرسال واحد وجهاز استقبال ، يستخدمه الأزواج |
