تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LN K-MIDI
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطع
الأسعار: قابل للتفاوض
تفاصيل التغليف: عبوة كرتونية قياسية متعددة القنوات RS-232/422/485 من المسلسل إلى محولات الألياف
وقت التسليم: 7-10 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000000 قطعة / الشهر
درجة الحرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية |
الأبعاد (LxWxH): |
172 مم * 167 مم * 45 مم (LxWxH) |
وزن: |
4KG |
درجة حرارة التشغيل: |
-10 درجة مئوية إلى + 75 درجة مئوية |
درجة الحرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية |
الأبعاد (LxWxH): |
172 مم * 167 مم * 45 مم (LxWxH) |
وزن: |
4KG |
درجة حرارة التشغيل: |
-10 درجة مئوية إلى + 75 درجة مئوية |

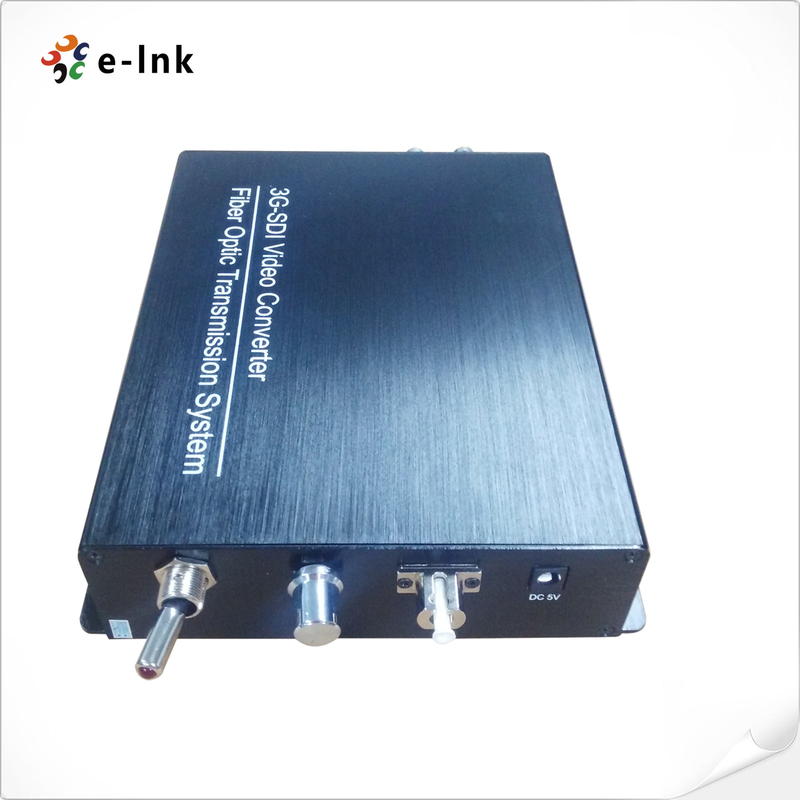

3G SD SDI Fiber Extender RS232 RS422 RS485 Audio Ethernet Tally Intercom
3G / HD / SD-SDI ، RS422 ، الصوت ، Ethernet ، Tally ، الاتصال الداخلي وعودة الفيديو عبر معدد الألياف
مزايا:
► يدعم معدلات بيانات SMPTE 3G و HD و SD-SDI
► تعامل مع جميع الأنماط المرضية
► معادلة تلقائية للكابل لضمان سلامة الإشارة
► مع Remote & Tally & Audio (Intercom) وعودة الفيديو
► 10/100 إيثرنت
► معادلة تلقائية للكابل لضمان سلامة الإشارة
► إعادة القفل التلقائي 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية
► نوع إشارة الدعم: 270 ميجابت / ثانية إلى 3 جيجابت / ثانية وفقًا لمعايير SMPTE 424M و SMPTE 292M و SMPTE 259M و DVB-ASI
► متوافق مباشرة مع أنظمة الكاميرا 3G / HD / SD-SDI ويدعم بروتوكولات البيانات RS-232 و RS-422 و RS-485
► 10 + كم على الألياف أحادية الوضع أو 300 م على الألياف متعددة الأوضاع
► مدخلات طاقة الكتلة الطرفية ، والمبادلة الساخنة والتوصيل الساخن
► درجة حرارة التشغيل بدرجة الصناعة من -10 إلى 75 ، والتي يتم تطبيقها على بيئة العمل المختلفة
المؤشرات الفنية
| المواصفات العامة | |
| درجة حرارة العمل | -10 درجة مئوية إلى + 75 درجة مئوية |
| الدفع في الأفق | -40 درجة مئوية إلى 85 درجة مئوية |
| رطوبة | 0 ~ 95٪ (دون تكاثف) |
| مدخل الطاقة | DC5V 3A |
| استهلاك الطاقة | 15 واط |
| الوزن الصافي | 4 كجم |
| حجم المظهر | 172 مم * 167 مم * 45 مم (LxWxH) |
| الألياف البصرية | |
| الطول الموجي | 1310 نانومتر / 1550 نانومتر / CWDM |
| انتاج الطاقة | -6 ~ -1 ديسيبل |
| حساسية آر إكس | <-18 ديسيبل |
| مسافة الإرسال | الألياف SM 10 + كم ، MM الألياف 300 م |
| موصل بصري | Dal LC / FC / ST / SC / MX / Lemo / Neutrino (اختياري) |
| مدخلات / مخرجات SDI | |
| تنسيق الإشارة | SMPTE 424M، SMPTE 292M، SMPTE 259M |
| معدل البيانات | 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية |
| معادلة الكابلات | كابل أوتوماتيكي EQ (كابل Bel den 1694A) |
| 250 م @ 270 ميجابت / ثانية ، 140 م @ 1.5 جيجابت / ثانية ، 80 م @ 3 جيجابت / ثانية | |
| واجهة SDI | BNC 75 أوم |
| انتركم | |
| محول الكاميرا البصري | |
| واجهه المستخدم | 4pin XLR (ذكر) / 5pin XLR (أنثى) / مقبس سماعة رأس 3.5 مم |
| ميكروفون | مدخلات ميكروفون مع كتم الصوت والإفراغ |
| سماعة | مع رفع الصوت أو خفضه |
| صوتي | مستوى خط التوازن أو عدم التوازن |
| تالي | |
| محول الكاميرا البصري | |
| واجهه المستخدم | 4pin رأس الهواء أو 3pin mini XLR |
| انتاج | | إغلاق ملامس جاف أو رطب + 12 فولت |
| تشغيل: قصير أو + 12V | |
| مطفأ: مفتوح أو 0V | |
| جهاز التحكم | |
| واجهه المستخدم | الكتلة الطرفية للمعيار الصناعي |
| بيانات | RS422 / RS232 / RS485 |
| إيثرنت | |
| ميناء | 10/100 Base-T ، موصل RJ-45 |
| نظام العمل | ازدواج كامل / نصف مزدوج |
| معدل البيانات | 10 ميجابت في الثانية و 100 ميجابت في الثانية إيثرنت (تكيف تلقائي) |
ملخص
تتيح لك سلسلة LN K-MIDI إرسال 3G أو HD أو SD-SDI وفقًا لمعايير SMPTE 424M-2006 و 292 و 259 مع القدرة على نقل 10/100 Base-T Ethernet RS422 والصوت وإيثرنت وتالي والاتصال الداخلي والعودة فيديو عبر وضع واحد أو ألياف متعددة الوضع.جميع قنوات البيانات متاحة في وقت واحد.يقوم النظام بنقل إشارة 3G / HD-SDI من الكاميرا إلى المحطة الأساسية ويتم أيضًا توفير فيديو إرجاع (3G / HD-SDI) ، وبيانات التحكم عن بعد ، والقفل العام ، والاتصال الداخلي ، والتعداد ، والصوت ، وإيثرنت 10 / 100M.يضع النظام جميع الإشارات اللازمة لإنتاج 3G / HD-SDI متعدد الكاميرات على كابل الألياف الهجين SM / MM التكتيكي أو SMPTE ، مما يضمن اتصالًا قويًا وخاليًا من المتاعب في أي استوديو أو إنتاج عن بعد.
