تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
Model Number: LNK-M3G-SMB1V-20
شروط الدفع والشحن
Minimum Order Quantity: 1pair
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة تصدير جهاز استقبال مرسل الألياف من الجيل الثالث 3G SDI
Delivery Time: 5-12 working days
Payment Terms: L/C, T/T, Western Union, MoneyGram
Supply Ability: 1000pairs/month
اسم المنتج: |
3G SDI الموسع البصري |
معيار الإشارة: |
SD-SDI، HD-SDI، 3G-SDI |
المرفق: |
SMB |
نوع الألياف: |
الوسائط المختلفة |
الطول الموجي CWDM: |
1270 ~ 1610 ميل بحري |
إمدادات الطاقة: |
5VDC 1A |
الأبعاد (LxWxH): |
58 × 21 × 20 ملم |
الوزن: |
100 جرام / زوج |
غلاف: |
حالة الألومنيوم |
درجة حرارة العمل: |
-20 درجة مئوية +70 درجة مئوية |
اسم المنتج: |
3G SDI الموسع البصري |
معيار الإشارة: |
SD-SDI، HD-SDI، 3G-SDI |
المرفق: |
SMB |
نوع الألياف: |
الوسائط المختلفة |
الطول الموجي CWDM: |
1270 ~ 1610 ميل بحري |
إمدادات الطاقة: |
5VDC 1A |
الأبعاد (LxWxH): |
58 × 21 × 20 ملم |
الوزن: |
100 جرام / زوج |
غلاف: |
حالة الألومنيوم |
درجة حرارة العمل: |
-20 درجة مئوية +70 درجة مئوية |

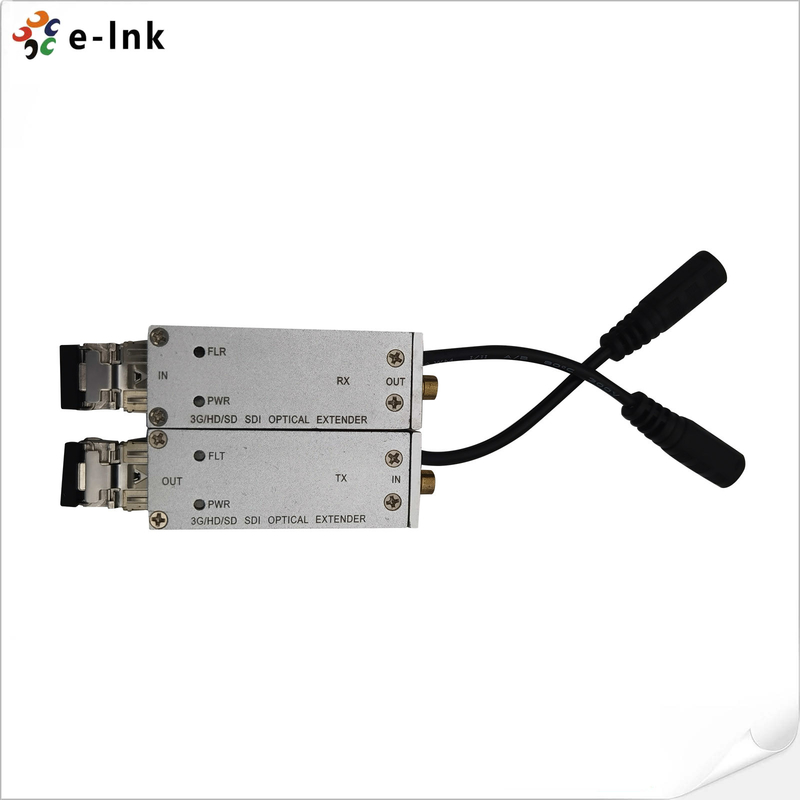

ميكرو 3G SDI Fiber Optical Extender وضع واحد Fiber LC 20KM SMB Connector
ميزة 3G-SDI Fiber Extender
بث رقمي كامل بدون خسائر، بدون ضغط أو تأخير، بث متزامن للصوت والفيديو.
الرمز المرضي لمستوى البث
يدعم قناة واحدة من مدخلات 3G-SDI والإرسال المزامنة الصوتية المدمجة.
دعم إرسال إشارات RS485/RS232 ثنائي الاتجاه؛
يدعم بث صوتي ستيريو خارجي ثنائي الاتجاه.
جهاز الإرسال يدعم خروجاً للخروج بالخاتم، و جهاز الاستقبال يدعم خروجاً مزدوجاً.
التوافق القوي، دون اختيار مصادر الإشارة والأجهزة.
مؤشر الحالة LED لمراقبة المعايير في الوقت الحقيقي مثل مصدر الطاقة ، المسار البصري ، الفيديو ، الخ
مؤشرات تقنية 3G SDI عبر ألياف الإرسال والإستقبال
|
مدخلات SDI |
|
|
معيار الفيديو |
SMPTE424M ، SMPTE292M ، SMPTE259M ، SMPTE297M ، SMPTE310M ، SMPTE305M (SDTI) |
|
معيار الإشارة |
SD-SDI ((270Mbps) ، HD-SDI ((1.485Gbps) ، 3G-SDI ((2.97Gbps) |
|
القرار |
10 بـيت |
|
المرفق |
الشركات الصغيرة والمتوسطة |
|
Sإنتاج الـ DI |
|
|
HD-SDI Jitter |
< 0.2UI ((134ps) @ 100kHz ، < 1.0UI ((673ps) @ 10Hz |
|
SDI Jitter |
< 0.2UI ((740ps) @ 10Hz ، 0.2UI ((740ps) @ 1kHz |
|
عائق |
75Ω |
|
المرفق |
الشركات الصغيرة والمتوسطة |
|
الواجهة البصرية |
|
|
الـ SFP |
مكالمة بسيطة، 3,125 جيجابايت في الثانية، مسافة إرسال ≤120 كم |
|
طول موجة SM القياسي |
1310nm، 1550nm |
|
طول الموجة CWDM |
1270~1610nm، شبكة 20nm وفقا لITU-T |
|
نطاق الحرارة |
0 ~ 70 ̊C |
|
الكهرباء |
|
|
القوة |
5VDC، 1A |
|
الاستهلاك |
< 5W |
|
مؤشر LED |
|
|
FLT |
حالة رابط الألياف (الباعث) |
|
FLR |
حالة رابط الألياف (المستقبل) |
|
PWR |
حالة الطاقة |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
58 × 21 × 20 ملم |
|
الوزن |
100 غرام/زوج |
|
الغلاف |
غلاف من الألومنيوم |
|
خيارات التثبيت |
سطح المكتب |
|
البيئة |
|
|
درجة حرارة العمل |
-20 درجة مئوية+70 درجة مئوية |
|
درجة حرارة التخزين |
-40 درجة مئوية+80 درجة مئوية |
|
رطوبة العمل |
0~95% |
|
MTBF |
≥100000 ساعة |
معلومات طلب محولات الفيديو 3G-SDI
|
النموذج |
الوصف |
|
(إل إن كي-إم 3 جي-إس إم بي 1 في 20) |
SMB 3G/HD/SD-SDI Optical Micro-Extender، 1310/1550nm، Simplex LC، وضع واحد، 20KM بما في ذلك جهاز الإرسال والإستقبال، تستخدم من قبل الأزواج |
