تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: CE, RoHS, FCC
Model Number: LNK-AA4CM2-5
شروط الدفع والشحن
Minimum Order Quantity: 1PCS
الأسعار: negotiable
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month

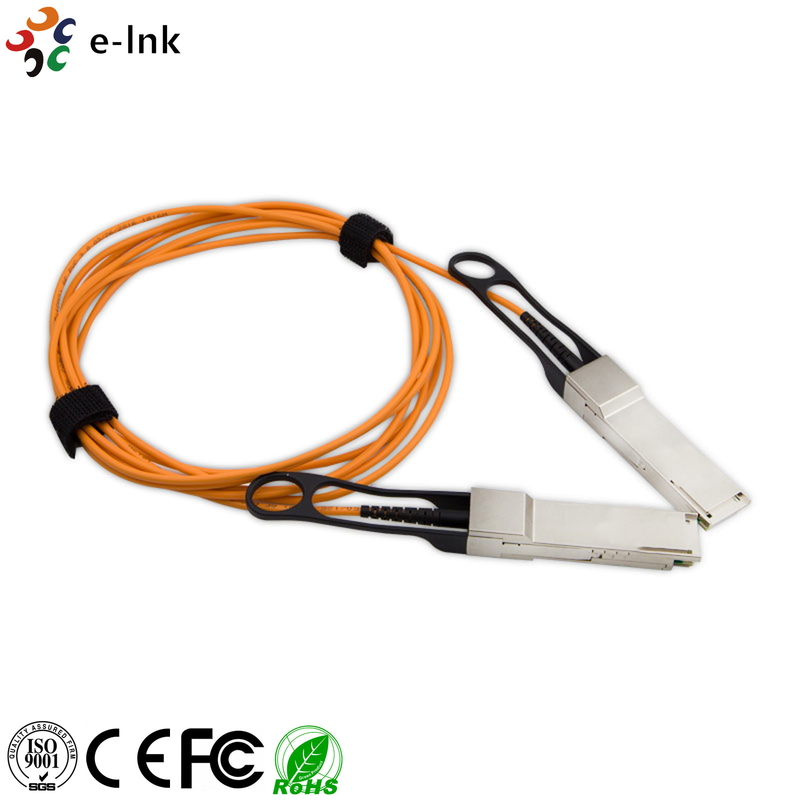

اسم المنتج: |
40G كابل ضوئي نشط |
لون الكابل: |
برتقالية |
نوع الموصل: |
QSFP + إلى QSFP + |
نوع الكابل: |
كابل ايه او سي |
طول السلك: |
5 أمتار |
مادة سترة الكابل: |
مادة بي.في.سي |
مسافة الإرسال: |
100 متر |
درجة حرارة العمل: |
-5~75 درجة مئوية |
اسم المنتج: |
40G كابل ضوئي نشط |
لون الكابل: |
برتقالية |
نوع الموصل: |
QSFP + إلى QSFP + |
نوع الكابل: |
كابل ايه او سي |
طول السلك: |
5 أمتار |
مادة سترة الكابل: |
مادة بي.في.سي |
مسافة الإرسال: |
100 متر |
درجة حرارة العمل: |
-5~75 درجة مئوية |
سلسلة LNK-AA4CMX-XXX من E-link هي كابل بصري نشط (AOC) مثالي لشبكات البيانات عالية الإنتاجية التي تتطلب اتصالات سريعة وموثوقة. تشمل مزايا هذا المنتج:
جهاز Quad Small Form-factor Pluggable (QSFP) متوافق مع 40GBASE-SR4. وهو متوافق مع QDR و DDR و SDR (Infiniband) وقادر على وصلة موازية ثنائية الاتجاه. معدل انتقالها هو 10.3125Gb/s لكل ممر، x4 قنوات و يصل طوله إلى 100m. علاوة على ذلك، فإنه يوفر استهلاك طاقة منخفضة ونوعين من الموصلات، الموصلات ذات الملفات الدقيقة والمتصلات الكهربائية 38 دبوس.لديها أيضا حزمة من مجموعة الألياف متعددة الوضع، 850nm VCSEL أربعة صفوف و PIN diode أربعة صفوف. واجهة إدارة I2C تضمن أن الجهاز قادر على الوقوف من 0 إلى 70 درجة درجة حرارة الحالة.فولتاج إمدادات الطاقة المستخدمة لهذا الجهاز هو 3.3V
هذه القيم تمثل عتبة الضرر للوحدة.الضغط الذي يتجاوز أي من القيم القصوى المطلقة الفردية يمكن أن يسبب ضررًا كارثيًا فوريًا للوحدة حتى لو كانت جميع المعايير الأخرى ضمن ظروف التشغيل الموصى بها.
الجدول 1 القيم القصوى المطلقة
|
المعلم |
الشروط |
دقيقة |
ماكس |
الوحدات |
|
تشغيل التيار الكهربائي عند 3.3 فولت |
|
-صفر5 |
3.75 |
V |
|
الجهد على منصات الدخول والخروج |
|
-صفر5 |
VDD + 0.5 |
V |
|
التأرجح المختلف للدخول |
|
|
1.5 |
Vpp |
|
درجة حرارة التخزين |
غير مكثفة |
-40 |
85 |
درجة مئوية |
|
نطاق درجة حرارة الحجرة |
غير مكثفة |
- 5 |
70 |
درجة مئوية |
|
الرطوبة النسبية |
|
5 |
85 |
% |
|
فولتاج التفريغ الثابت على الدبابيس عالية السرعة |
نموذج جسم الإنسان |
|
500 |
V |
|
فولتاج التفريغ الثابت على الدبابيس الأخرى |
نموذج جسم الإنسان |
|
2000 |
V |
|
تفريغ الهواء إلى غلاف QSFP |
EN61000-4-2 اختبار المعيار B |
|
15 |
كيلو فولت |
|
تفريغ الاتصال إلى قضية QSFP |
EN61000-4-2 اختبار المعيار B |
|
8 |
كيلو فولت |
الجدول 2 ظروف التشغيل الموصى بها
|
المعلم |
الشروط |
دقيقة |
-أجل. |
ماكس |
الوحدات |
|
معدل البيانات لكل ممر |
8B/10BCترميز، 64B/66Bترميز |
1 |
10.3125 |
10.5 |
جيجابيتس |
|
3.3 فولت جهد التزويد |
|
3.13 |
3.3 |
3.47 |
V |
|
ضوضاء إمدادات الطاقة بما في ذلك التموجات |
1kHz إلى تردد التشغيل المقاس في VCC_HOST |
|
|
50 |
mVpp |
|
درجة حرارة القضية |
|
0 |
35 |
70 |
درجة مئوية |
الطاولة3مواصفات جهاز الإرسال (الكهربائي)
|
المعلم |
نقطة الاختبار |
دقيقة |
(ماكس) |
الوحدات |
الشروط |
|
تحمل الجهد المدخل من نهاية واحدة |
TP1a |
-صفر3 |
4 |
V |
يشير إلى إشارة TP1 المشتركة ((مرتبطة داخليًا بتيار متردد) |
|
التأرجح التفاضلي لجهد الدخول |
TP1a |
200 |
1600 |
mVpp |
الفرق بين القمة والقمة |
|
تحمل الجهد المدخل للطريقة المشتركة للتحول |
TP1a |
15 |
- |
mV |
RMS |
|
خسارة عودة المدخلات التفاضلية |
TP1 |
انظر IEEE |
- |
ديسيبل |
من 10 ميغاهرتز إلى 11.1 غيغاهرتز |
|
الخسارة المختلفة عن مدخلات الوضع المشترك |
TP1 |
10 |
- |
ديسيبل |
من 10 ميغاهرتز إلى 11.1 غيغاهرتز |
|
J2 تحمل الارتعاش |
TP1a |
0.17 |
- |
صناعة الصناعة |
|
|
J9 قدرة التسامح مع الارتعاش |
TP1a |
0.29 |
- |
صناعة الصناعة |
|
|
معدل التسامح مع انخفاض عرض النبض المعتمد على البيانات (DDPWS) |
TP1a |
0.07 |
- |
صناعة الصناعة |
|
|
إحداثيات قناع العين: |
TP1a |
قيم المواصفات |
|
صناعة الصناعة |
نسبة الوصول = 5 × 10-5 |
الطاولة4 المستقبلالمواصفات (الكهربائية)
|
المعلم |
نقطة الاختبار |
دقيقة |
النوع |
(ماكس) |
الوحدات |
الشروط |
|
|
الجهد المدخل من نهاية واحدة |
TP4 |
-صفر3 |
- |
4 |
V |
الإشارة إلى الإشارة المشتركة |
|
|
مدخلات الوضع المشترك |
TP4 |
- |
- |
7.5 |
mV |
RMS |
|
|
الناتج التفاضلي |
TP4 |
- |
320 |
- |
mV |
انظر التفاصيل في |
|
|
- |
420 |
- |
mV |
الإعداد الافتراضي |
|||
|
- |
740 |
- |
mV |
|
|||
|
- |
- |
50 |
mV |
الحالة القمعية |
|||
|
عدم تطابق الإنهاء |
TP4 |
- |
- |
5 |
% |
|
|
|
الناتج التفاضلي |
TP4 |
انظر IEEE 802.3ba |
|
- |
ديسيبل |
من 10 ميغاهرتز إلى 11.1 غيغاهرتز |
|
|
مخرجات الوضع الشائع |
TP4 |
انظر IEEE 802.3ba |
- |
- |
ديسيبل |
من 10 ميغاهرتز إلى 11.1 غيغاهرتز |
|
|
وقت الانتقال للإنتاج |
TP4 |
28 |
- |
- |
ps |
|
|
|
إنتاج J2 Jitter |
TP4 |
- |
- |
0.42 |
صناعة الصناعة |
|
|
|
J9 مخرج الارتعاش |
TP4 |
- |
- |
0.65 |
صناعة الصناعة |
|
|
|
إحداثيات قناع العين: |
TP4 |
قيم المواصفات
|
|
|
صناعة الصناعة |
نسبة الوصول = 5 × 10-5 |
|
تقدم شركتنا دعمًا فنيًا وشغلاً شاملًا لملحقات الألياف البصرية. نحن نقدم خدمة العملاء على مدار الساعة لمساعدتك في أي أسئلة أو ردود فعل قد يكون لديك.فريقنا الفني يمكن أن تساعدك على حل أي مشاكل قد يكون لديك مع الملحقات الألياف البصرية وتقديم المشورة لك حول كيفية تحسين أداء المنتجبالإضافة إلى ذلك، يمكن لفريقنا مساعدتك في اختيار الملحقات الألياف البصرية المناسبة لاحتياجاتك المحددة. إذا كنت بحاجة إلى ترقية أو استبدال ملحقات الألياف البصرية الحالية،يمكننا مساعدتك في ذلك أيضاً.
نحن نضع ملحقات الألياف البصرية الخاصة بنا بمواد متخصصة لضمان الحماية القصوى أثناء النقل.سيتم تعبئة جميع المنتجات بأمان في لفائف الفقاعات وصناديق الورق المقوى لمنع أي تلف.
نحن نرسل جميع الطلبات عن طريق UPS و FedEx و UPS. اعتمادا على الوجهة وحجم ووزن الطرد، سنختار الناقل الأكثر ملاءمة.نحن أيضا قادرون على ترتيب الشحن السريع عند الطلب.
يرجى ملاحظة أن جميع تكاليف الشحن غير قابلة للاسترداد. نحن لسنا مسؤولين عن أي تأخير بسبب ظروف غير متوقعة أو عناوين الشحن غير الصحيحة.
إذا كان لديك أية أسئلة حول التعبئة والتغليف والشحن، يرجى عدم التردد في الاتصال بنا.
| رقم الجزء | معدل البيانات | الطول | نوع الجهاز | نوع الكابل | نطاق الحرارة | سترة الكابلات |
| LNK-AA4CM2-1 | ما يصل إلى 40G | 1 متر | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-2 | ما يصل إلى 40G | 2 متر | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-3 | ما يصل إلى 40G | 3م | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-5 | ما يصل إلى 40G | 5 م | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-7 | ما يصل إلى 40G | 7م | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-10 | ما يصل إلى 40G | 10 م | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-15 | ما يصل إلى 40G | 15 متر | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-20 | ما يصل إلى 40G | 20 متر | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-25 | ما يصل إلى 40G | 25 متر | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-30 | ما يصل إلى 40G | 30 متر | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-50 | ما يصل إلى 40G | 50 متر | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-75 | ما يصل إلى 40G | 75 متر | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
| LNK-AA4CM2-100 | ما يصل إلى 40G | 100 متر | من QSFP+ إلى QSFP+ | كابل AOC | 0-70 درجة مئوية | مادة بي.في.سي |
