تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: CE, RoHS, FCC
رقم الموديل: LNK-AA7DM3-10
شروط الدفع والشحن
Minimum Order Quantity: 1PCS
الأسعار: negotiable
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
اسم المنتج: |
100G كابل بصري نشط |
معدل البيانات: |
10/25/40/100 جرام |
نوع الكابل: |
كابل ايه او سي |
لون الكابل: |
أخضر |
نوع الموصل: |
QSFP28 إلى QSFP28 |
طول السلك: |
10 أمتار |
مادة سترة الكابل: |
مادة بي.في.سي |
درجة حرارة العمل: |
-5~75 درجة مئوية |
اسم المنتج: |
100G كابل بصري نشط |
معدل البيانات: |
10/25/40/100 جرام |
نوع الكابل: |
كابل ايه او سي |
لون الكابل: |
أخضر |
نوع الموصل: |
QSFP28 إلى QSFP28 |
طول السلك: |
10 أمتار |
مادة سترة الكابل: |
مادة بي.في.سي |
درجة حرارة العمل: |
-5~75 درجة مئوية |

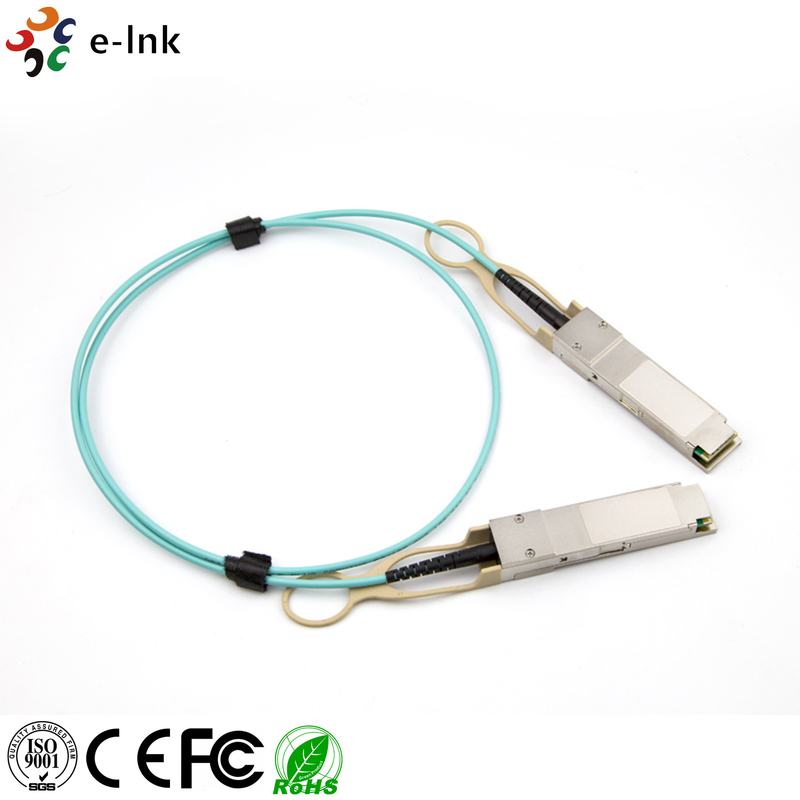

E-link’s LNK-AA7DM3-XXX series are active optical cables (AOC) that allows bi-directional 100Gbps transmission suitable for high performance computing (HPC) clustering and other high-throughput data network، مع مزايا مثل السرعة العالية والكثافة العالية والبطء المنخفض واستهلاك الطاقة المنخفض والوزن الخفيف.
رباعي الصيغة الصغيرة القابلة للتوصيل (QSFP) هو نوع من الموصولات الكهربائية ذات الملف المنخفض واستهلاك الطاقة المنخفض. وهو متوافق مع 40GBASE-SR4 ، QDR ، DDR ، SDR (Infiniband).يدعم رابط مواز ثنائي الاتجاه مع 10.3125 جيجابايت في الثانية لكل مسار، قنوات x4 وهذا المرفق قادر على الوصول إلى 100 متر.شريط ثنائي رقم PIN أربعة واجهة إدارة I2C، تعمل من 0 إلى 70 درجة حرارة الحجرة وتتطلب جهد إمدادات الطاقة 3.3 فولت.وهي مصممة لتكون عقدة الكهرباء 38 لدعم الراحة والمرونة في تطبيقات الاتصال.
هذه القيم تمثل عتبة الضرر للوحدة.الضغط الذي يتجاوز أي من القيم القصوى المطلقة الفردية يمكن أن يسبب ضررًا كارثيًا فوريًا للوحدة حتى لو كانت جميع المعايير الأخرى ضمن ظروف التشغيل الموصى بها.
الجدول 1 القيم القصوى المطلقة
| المعلم | الشروط | دقيقة | ماكس | الوحدات |
| تشغيل التيار الكهربائي عند 3.3 فولت | -صفر5 | 3.75 | V | |
| الجهد على منصات الدخول والخروج | -صفر5 | VDD + 0.5 | V | |
| التأرجح المختلف للدخول | 1.5 | Vpp | ||
| درجة حرارة التخزين | غير مكثفة | -40 | 85 | درجة مئوية |
| نطاق درجة حرارة الحجرة | غير مكثفة | - 5 | 70 | درجة مئوية |
| الرطوبة النسبية | 5 | 85 | % | |
| فولتاج التفريغ الثابت على الدبابيس عالية السرعة | نموذج جسم الإنسان | 500 | V | |
| فولتاج التفريغ الثابت على الدبابيس الأخرى | نموذج جسم الإنسان | 2000 | V | |
| تفريغ الهواء إلى غلاف QSFP | EN61000-4-2 اختبار المعيار B | 15 | كيلو فولت | |
| تفريغ الاتصال إلى قضية QSFP | EN61000-4-2 اختبار المعيار B | 8 | كيلو فولت |
الجدول 2 ظروف التشغيل الموصى بها
| المعلم | الشروط | دقيقة | -أجل. | ماكس | الوحدات |
| معدل البيانات لكل ممر | 8B/10BCترميز، 64B/66Bترميز | 1 | 26 | جيجابيتس | |
| 3.3 فولت جهد التزويد | 3.13 | 3.3 | 3.47 | V | |
| ضوضاء إمدادات الطاقة بما في ذلك التموجات | 1kHz إلى تردد التشغيل المقاس في VCC_HOST | 50 | mVpp | ||
| درجة حرارة القضية | 0 | 35 | 70 | درجة مئوية |
الطاولة5 مواصفات معدل البيانات
| الرمز | المعلم | دقيقة | نموذجي | (ماكس) | الوحدة | الملاحظات |
| BR | معدل البت لكل ممر | 10 | 25.781 | 28 | جيجابيتس | أداء BER أقل عند 28Gbps |
| BER | معدل خطأ البت | 1012 | 1.2.3 |
1يتم اختبار معدل خطأ البت مع نمط PRBS 231-1 عند 25.781Gbit / s.
2.100G QSFP28 AOC يتطلب مرفق كهربائي متوافق مع SFF-8662 أو SFF-8672 الذي يستخدم على لوحة المضيف من أجل ضمان مواصفات الواجهة الكهربائية.
نحن نقدم الدعم الفني الشامل والخدمة لجميع منتجاتنا من الملحقات الألياف البصرية.موظفونا التقنيون ذوو الخبرة متاحون لمساعدتك في أي من أسئلتك أو مخاوفكنحن نقدم الدعم عبر الإنترنت والهاتف، بحيث يمكنك دائما الحصول على المساعدة التي تحتاج إليها عندما تحتاج إليها.
نحن ملتزمون بتوفير أعلى جودة الدعم التقني والخدمات في هذه الصناعة.فريقنا ذو المعرفة المتوفرة للإجابة على أي من أسئلتك وتقديم معلومات مفصلة عن منتجاتنا وخدماتنانحن ملتزمون بمساعدتك في الحصول على أقصى استفادة من منتجاتك من ملحقات الألياف البصرية
إذا واجهت أي مشاكل مع منتجاتك من أدوات الألياف البصرية، لا تتردد في الاتصال بنا. سنبذل قصارى جهدنا لحل مشكلتك بسرعة وكفاءة.نحن دائما هنا لمساعدتك على التأكد من أن منتجاتك من الملحقات الألياف البصرية تعمل بشكل صحيح وأن تحصل على أقصى استفادة منها.
يتم تعبئة ملحقات الألياف البصرية باستخدام لف الفقاعات، في صناديق مصممة لتكون متينة وخفيفة الوزن. ثم يتم إغلاق الصناديق مع شريط التعبئة،ومصنفة بالعنوان المناسب ومعلومات الشحناعتماداً على حجم ووزن المنتج، يمكن شحن البنود عن طريق النقل البري أو الجوي أو البحري.
|
رقم الجزء |
معدل البيانات |
الطول |
نوع الجهاز |
نوع الكابل |
نطاق الحرارة |
سترة الكابلات |
|
LNK-AA7DM3-1 |
ما يصل إلى 100G |
1 متر |
QSFP28 إلى QSFP28 |
كابل AOC |
0-70 درجة مئوية |
مادة بي.في.سي |
|
LNK-AA7DM3-2 |
ما يصل إلى 100G |
2 متر |
QSFP28 إلى QSFP28 |
كابل AOC |
0-70 درجة مئوية |
مادة بي.في.سي |
|
LNK-AA7DM3-3 |
ما يصل إلى 100G |
3م |
QSFP28 إلى QSFP28 |
كابل AOC |
0-70 درجة مئوية |
مادة بي.في.سي |
|
LNK-AA7DM3-5 |
ما يصل إلى 100G |
5 م |
QSFP28 إلى QSFP28 |
كابل AOC |
0-70 درجة مئوية |
مادة بي.في.سي |
|
LNK-AA7DM3-7 |
ما يصل إلى 100G |
7م |
QSFP28 إلى QSFP28 |
كابل AOC |
0-70 درجة مئوية |
مادة بي.في.سي |
|
LNK-AA7DM3-10 |
ما يصل إلى 100G |
10 م |
QSFP28 إلى QSFP28 |
كابل AOC |
0-70 درجة مئوية |
مادة بي.في.سي |
|
LNK-AA7DM3-15 |
ما يصل إلى 100G |
15 متر |
QSFP28 إلى QSFP28 |
كابل AOC |
0-70 درجة مئوية |
مادة بي.في.سي |
|
LNK-AA7DM3-20 |
ما يصل إلى 100G |
20 متر |
QSFP28 إلى QSFP28 |
كابل AOC |
0-70 درجة مئوية |
مادة بي.في.سي |
|
LNK-AA7DM3-25 |
ما يصل إلى 100G |
25 متر |
QSFP28 إلى QSFP28 |
كابل AOC |
0-70 درجة مئوية |
مادة بي.في.سي |
|
LNK-AA7DM3-30 |
ما يصل إلى 100G |
30 متر |
QSFP28 إلى QSFP28 |
كابل AOC |
0-70 درجة مئوية |
مادة بي.في.سي |
ملاحظات:
1. يتم اختبار 100GBASE QSFP28 إلى QSFP28 AOC بشكل فردي على معدات مماثلة مثل Cisco ، Arista ، Juniper ، Dell ، Brocade وغيرها من العلامات التجارية ،ويجتاز مراقبة نظام مراقبة الجودة الذكي E-Link.
2تتوفر أجهزة AOC من 100GBASE QSFP28 إلى QSFP28 المخصصة بأطوال مختلفة.
