تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: CE, RoHS, FCC
رقم الموديل: LNK-3GSDI-8V
شروط الدفع والشحن
Minimum Order Quantity: 1pair
الأسعار: negotiable
Packaging Details: SDI Fiber Extender Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 2000 pairs per month
اسم المنتج: |
محول الألياف SDI |
محول كهرباء: |
تيار متردد 110 ~ 220 فولت |
مسافة الإرسال: |
20 كم |
نوع الألياف: |
وضع فردي |
غلاف: |
حالة الألومنيوم |
الوزن: |
7 كجم / زوج |
اسم المنتج: |
محول الألياف SDI |
محول كهرباء: |
تيار متردد 110 ~ 220 فولت |
مسافة الإرسال: |
20 كم |
نوع الألياف: |
وضع فردي |
غلاف: |
حالة الألومنيوم |
الوزن: |
7 كجم / زوج |

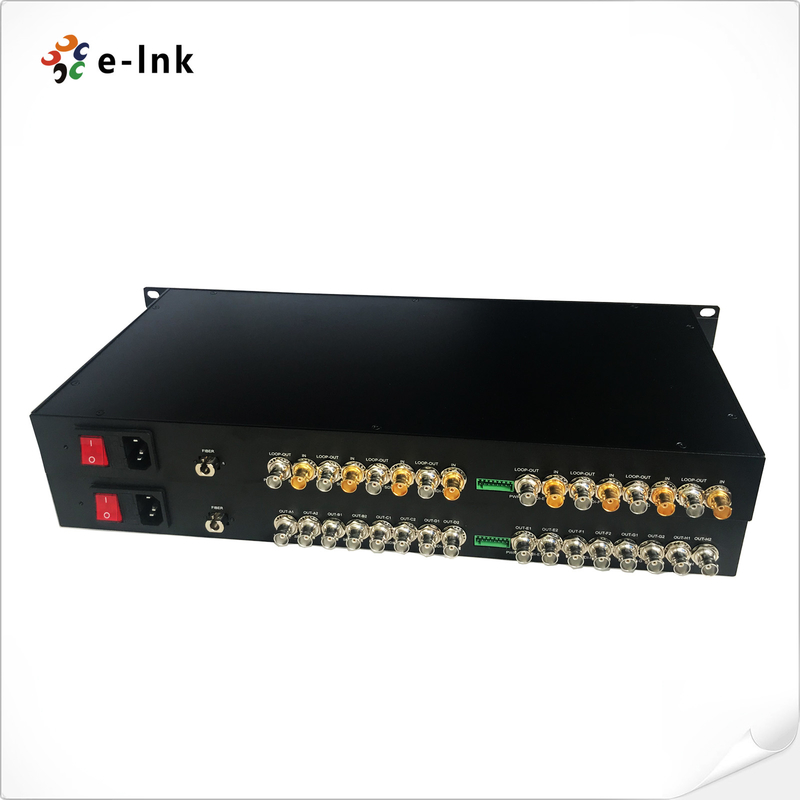

تدعم سلسلة LNK-SDI-8V إشارات فيديو عالية الوضوح قياسية ذات 8 قنوات يتم نقلها ومراقبتها عبر كابل واحد للألياف الضوئية.من الممكن تحقيق إشارة 3G-SDI 1080p من خلال وحدة إرسال ومستقبل، وهو جزء من E-link 3G-SDI Video over Fiber Converter.يمكن لمحول الألياف SD / HD / 3G-SDI E-link أن ينقل 8-Ch SD / HD / 3G-SDI Video و 1-Ch Reverse RS-485 إشارة البيانات من خلال ألياف ضوئية واحدةبالإضافة إلى ذلك، فإن جودة الفيديو قادرة على الوصول إلى معايير البث بينما يتم تعيين الصوت إلى مستوى القرص المضغوط. وما هو أكثر من ذلك، فإنه يدعم حتى تنسيقات الاتصال بالبيانات RS-485 العكسية.
هذا الإرسال الفيديو الألياف البصرية هو الخيار المثالي للجودة العالية 8 قناة إرسال SD / HD / 3G-SDI.إنه يوازي الكابلات تلقائيًا لضمان سلامة الإشارة ويوفر إعادة ضبط تلقائية من 270Mbit / s - 1.48Gbit / s - 3Gbit / s. بالإضافة إلى ذلك ، فهي متوافقة مباشرة مع أنظمة الكاميرات 3G-SDI وتعمل مع بروتوكولات بيانات RS-485 العكسية.
هذا البث الفيديو ذو الألياف المثلى يمتلك أيضاً مسافة مثيرة للإعجاب، مما يسمح لك بإرسال البيانات حتى 10 كم وحتى 120 كم.إنتاج كتلة الطرف يسمح للتطبيق الصناعي ويدعم التبديل الساخن والتوصيل الساخنباستخدام كامل رقمية غير ضغط نشر مستوى نقل، الألياف الضوئية WDM / CWDM / تقنية DWDM ومدى ديناميكية فائقة الضوئية، والحل والرصد سهل.
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 550م-20كيلومتر |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| البيانات | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | RS485 العكسي |
| دعم التردد/المعدل | أقصى 57600bps لـ RS485 |
| BER | <10 9 |
| الكهرباء | |
| محول الطاقة | التيار المتردد 110 ~ 220 فولت |
| استهلاك الطاقة | < 15 واط |
| مؤشر LED | |
| SDI A/B/C/D/E/F/G/H | فيديو SDI |
| PWR | إمدادات الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 19 بوصة 1 يو (483 × 220 × 44.45 ملم) |
| الوزن | 7 كجم لكل زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | الرفع |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |
نحن نقدم الدعم الفني والخدمة لمحولات الألياف SDI لدينا فريق الدعم لدينا متاح للإجابة على أي أسئلة قد يكون لديك حول منتجنا.
فريقنا يوفر المساعدة التقنية مع التثبيت، التكوين، وإصلاح الأخطاء. ونحن نقدم أيضا مجموعة متنوعة من المواد التدريبية، بما في ذلك أدلة المنتج، دروس عبر الإنترنت،ودعم الفيديو.
نحن نسعى جاهدين لتوفير أعلى مستوى من خدمة العملاء وضمان أن عملائنا يتلقون أفضل تجربة ممكنة مع منتجاتنا.
يجب أن تكون منتجات SDI Fiber Converter معبأة بشكل صحيح وتشحنها لضمان التسليم الآمن للمنتج.يجب اتباع الخطوات التالية عند تعبئة وشحن منتجات محولات الألياف SDI:
| النموذج | الوصف |
| LNK-SDI-8V | 19 " 1U 8-Ch HD-SDI الفيديو مع Loop-out ، 20km ، SM ، LC ، بما في ذلك جهاز إرسال 1 ومستقبل 1 ، يستخدم من قبل الأزواج |
| LNK-SDI-8V1R | 19 " 1U 8-Ch HD-SDI الفيديو مع Loop-out + 1-Ch RS485 البيانات العكسية ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، تستخدم من قبل الأزواج |
| LNK-SDI-8V1A | 19 " 1U 8-Ch HD-SDI الفيديو مع Loop-out + 1-Ch الصوت إلى الأمام ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، تستخدم من قبل الأزواج |
| LNK-3GSDI-8V | 19 " 1U 8-Ch 3G-SDI 1080P الفيديو مع Loop-out ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، يستخدم من قبل الأزواج |
| LNK-3GSDI-8V1R | 19 " 1U 8-Ch 3G-SDI 1080P الفيديو مع Loop-out + 1-Ch RS485 البيانات العكسية ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، تستخدم من قبل الأزواج |
| LNK-3GSDI-8V1A | 19 " 1U 8-Ch 3G-SDI 1080P فيديو مع Loop-out + 1-Ch للأمام الصوت، 20km، SM، LC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل الأزواج |
