تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: CE, RoHS, FCC
Model Number: LNK-QSFP28-DR1
شروط الدفع والشحن
Minimum Order Quantity: 1PCS
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة التصدير القياسية لجهاز إرسال واستقبال الألياف QSFP
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
اسم المنتج: |
أجهزة استلام الألياف QSFP |
معدل البيانات: |
100g |
نوع الألياف: |
وضع فردي |
الطول الموجي: |
1310 نانومتر |
نوع الموصل: |
دوبلكس LC |
مسافة: |
500 متر |
اسم المنتج: |
أجهزة استلام الألياف QSFP |
معدل البيانات: |
100g |
نوع الألياف: |
وضع فردي |
الطول الموجي: |
1310 نانومتر |
نوع الموصل: |
دوبلكس LC |
مسافة: |
500 متر |
هذا المنتج متوافق مع معيار QSFP28 ، المحدد بشكل خاص في SFF-8636 Rev 2.10a. كما يستوفي متطلبات IEEE802.3cu D3.2 لـ 100GBASE-DR.
الواجهة الكهربائية عالية السرعة لإدخال وإخراج المستخدمة هي CAUI-4 ، وتعمل بتوتر إمداد واحد 3.3V. يبلغ الحد الأقصى لاستهلاك الطاقة 4W ولها نطاق درجة حرارة تشغيل من 0-70 oC.

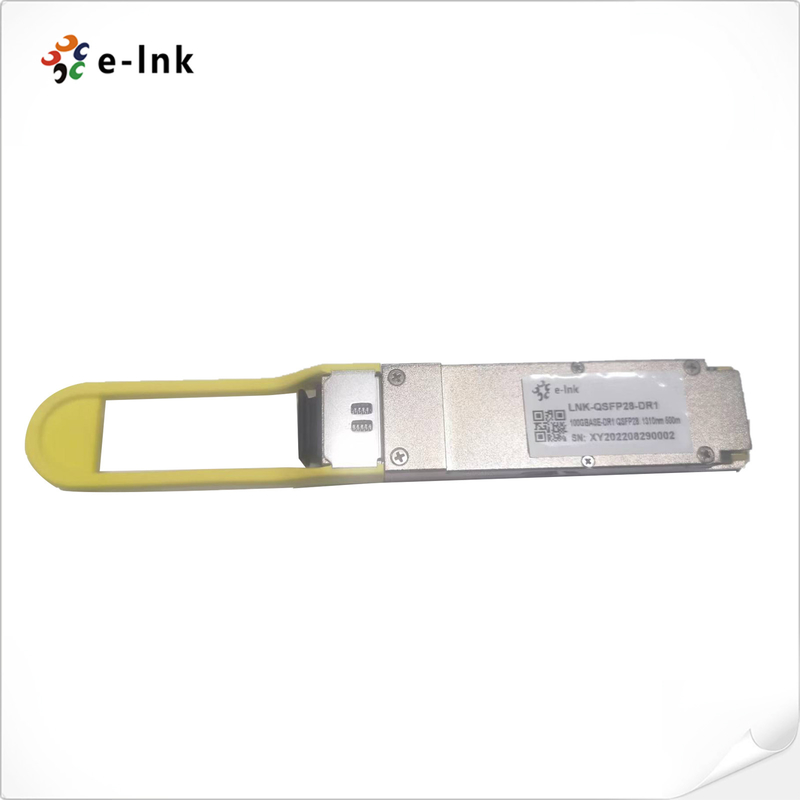

يستخدم المنتج ليزر EML 1311nm ومستقبل PIN ، وله تصميم مقفل بشكل مغلق. يتم تعبئته في حزمة QSFP28 MSA مع موصل LC مزدوج.
مع واجهة متسلسلة بسلكين ومراقبة تشخيصية رقمية ، يحتوي هذا المنتج أيضًا على إنهاء KP4 FEC داخل الوحدة. يدعم 500 متر من الألياف النمطية الواحدة.
بالإضافة إلى ذلك، هذا المنتج يتوافق مع التوجيه الاتحادي 2011/65/EU، مما يجعله متوافقًا مع RoHS. يتم تصنيفه كمنتج ليزر من الفئة 1.
| المعلم | الرمز | دقيقة. | (ماكس) | الوحدة | الملاحظات |
| درجة حرارة التخزين | الـ TS | -40 | +85 | oC | |
| فولتاج التغذية | الـ VCC | -صفر3 | 3.6 | V | |
| الرطوبة النسبية (غير مكثفة) | RH | 5 | 95 | % | |
| فولتاج مدخل البيانات | lVDIP-VDINl | - | 1.0 | V | |
| تشغيل الجهد المدخل | السادس عشر | -صفر3 | Vcc + 0.3 | V | |
| التيار الخارجي للتحكم | 0 0 | -20 | 20 | mA |
الجدول 2 ظروف التشغيل الموصى بها
| المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدة | الملاحظات |
| درجة حرارة الحجرة | (TOPR) | 0 | - | 70 | oC | |
| تشغيل الكهرباء | الـ VCC | 3.135 | 3.3 | 3.465 | V | |
| التيار الكهربائي الفوري عند التوصيل الساخن | ICC_IP | - | - | 1600 | mA | |
| التيار القصوى المستمر عند القابس الساخن | ICC_SP | - | - | 1320 | mA | |
| الحد الأقصى لتفريغ الطاقة | PD | - | - | 4 | W | |
|
الحد الأقصى لتفريغ الطاقة وضع طاقة منخفضة |
PDLP |
|
|
1.5 |
|
|
| معدل الإشارة | SR | - | 53.125 | - | GBd | |
| فولتاج مدخل التحكم مرتفع | فيروس نقص المناعة | الـ VCC*0.7 | - | (في سي سي + 0)3 | V | |
| ضغط مدخل التحكم منخفض | VIL | -صفر3 | - | الـ VCC*0.3 | V | |
| معدل ساعة الواجهة المتسلسلة بسلكين | - | - | - | 400 | كيلو هرتز |
يتم تعبئة جميع أجهزة QSFP Fiber Transceivers بعناية لضمان التسليم الآمن لعملائنا.
يتم وضع جهاز الاستقبال أولاً في أكياس مضادة للستاتيك لحمايتها من التفريغ الكهربائي.ثم يتم وضعها في صناديق فردية مع غطاء رغوة لمنع أي تلف أثناء النقلثم يتم وضع هذه الصناديق في صندوق شحن أكبر مع مواد حماية إضافية لضمان سلامة المنتجات.
للشحن، نستخدم شركات نقل موثوقة مثل فيدكس، UPS، و DHL لضمان التسليم في الوقت المناسب وآمن. نحن نقدم خيارات شحن مختلفة بما في ذلك القياسية، السريعة،والشحن خلال الليل لتلبية احتياجات عملائنا.
كل حزمة تحمل اسم المنتج ورقم النموذج ورقم التسلسلي لسهولة التعرف عليها. ونحن نضمن أيضا ورقة التعبئة مع تفاصيل الطلبات لمرجع عملائنا.
في QSFP Fiber Transceivers، نحن نأخذ عناية كبيرة في تعبئة وشحن منتجاتنا لتزويد عملائنا بأفضل تجربة ممكنة.
| الجزء رقم | التطبيق | معدل البيانات | مصدر الليزر | نوع الألياف |
|
LNK-QSFP28-DR1 |
100GBASE-DR |
100 جيجيه (53.125 جيجيه دي) |
1311nm EML |
الـ SMF |
