تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: LNK-INJ-48-95W
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: To Be Negotiated
تفاصيل التغليف: الحزمة القياسية لمحقن PoE
وقت التسليم: 3-5 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 10000 قطعة/شهر
درجة حرارة التخزين:: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
نوع المعالجة:: |
نصف مزدوج، مزدوج كامل |
نصف مزدوج، مزدوج كامل: |
Cat5 UTP حتى 100 متر |
الموصل:: |
عدد 2 منفذ RJ45 |
الرطوبة النسبية: |
5٪ إلى 95٪ دون تكاثف |
الأبعاد (WxDxH): |
95 × 70 × 30 ملم |
درجة حرارة التخزين:: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
نوع المعالجة:: |
نصف مزدوج، مزدوج كامل |
نصف مزدوج، مزدوج كامل: |
Cat5 UTP حتى 100 متر |
الموصل:: |
عدد 2 منفذ RJ45 |
الرطوبة النسبية: |
5٪ إلى 95٪ دون تكاثف |
الأبعاد (WxDxH): |
95 × 70 × 30 ملم |

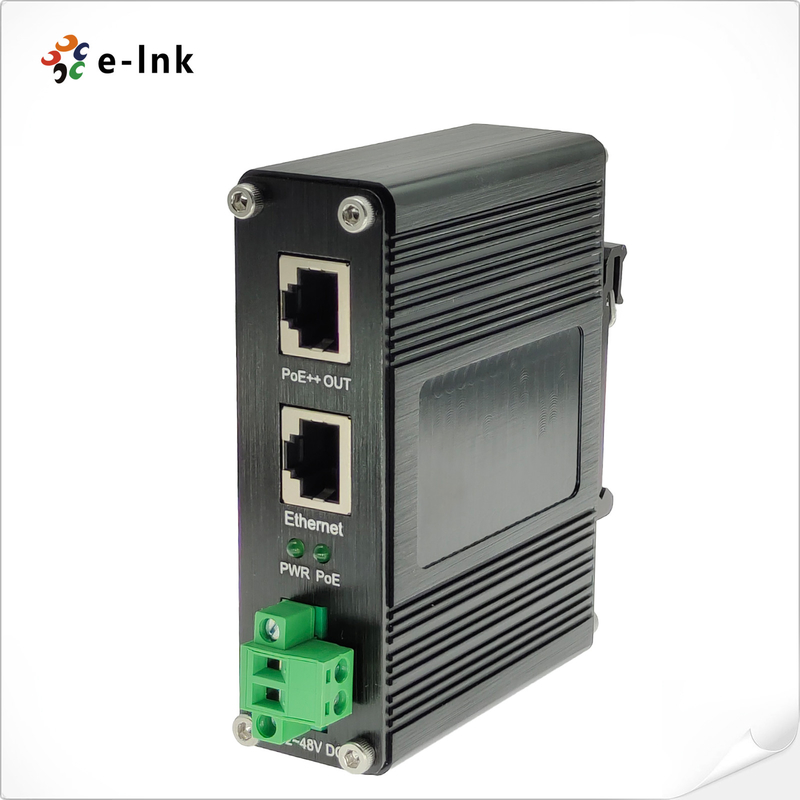

النموذج:LNK-INJ-48-95W
نظرة عامة
LNK-INJ-48-95W هو حقن PoE + متين من الدرجة الصناعية ، متوافق مع IEEE 802.3bt
ومعايير LTPoE ++. هذا الجهاز عالي الأداء يوفر ما يصل إلى 95W من طاقة PoE الخروج، ودعم
10/100/1000 اتصالات Ethernet Base-TX مصممة بمجموعة واسعة من الجهد الدخالي من 12 ~ 48V DC ومجهزة
مع تعزيز الجهد، فإنه يتيح التكامل السلس من أجهزة PoE فعالة مثل كاميرات IP واللاسلكية
نقاط الوصول مع مفاتيح الشبكة غير PoE. يحتوي المحقن على منفذين متوافقين بالكامل مع IEEE 802.3ab:
منفذ إدخال Ethernet لربط المفتاح ومخرج PoE لربط الأجهزة المزودة بالطاقة،
كل من دعم نقل البيانات حتى 100 متر. هذا الحل يوفر موثوقة الطاقة عبر إثنترنيت
البنية التحتية للتطبيقات الصناعية التي تتطلب أداءً قويًا وتوصيلًا موسعًا.
الخصائص
1 منفذ دخول بيانات RJ45 Ethernet + 1 منفذ إخراج بيانات RJ45 (بيانات + طاقة)
دعم 95W LTPoE++ معدات مصدر الطاقة
تتوافق مع IEEE 802.3at/bt PoE نهاية المدى / وسط المدى PSE
دعم 10/100/1000Base-TX
مؤشرات LED واسعة النطاق لتشخيص PoE
إدخال طاقة متواصلة 12 ~ 48 فولت واسعة النطاق مع وظيفة زيادة الطاقة
️ ما يصل إلى 95 واط ميزانية PoE (48VDC) ، 95 واط ميزانية PoE (24VDC) ، 60 واط ميزانية PoE (12VDC)
يدعم DIN-Rail وتركيب الجدار
-40°C إلى 80°C
المؤشرات التقنية
| الايثرنت | |
| المعايير: |
IEEE802.3 10 BASE-T إيثارنت IEEE802.3u 100 BASE-TX الايثنر السريع IEEE 802.3ab 1000BASE-T جيجابيت إثنر IEEE802.3 x تحكم التدفق |
| نوع المعالجة: | إلى الأمام |
| نصف مزدوج، مزدوج كامل | |
| معدل المرشح الأمامي: | 1,488,000pps (1000Mbps) |
| الكابلات: |
كابل زوج مشوه يصل إلى 100 متر (328 قدم) 10BASE-T: 4 أزواج UTP Cat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4 أزواج UTP Cat. 5, 5e, 6, 6A 1000BASE-T: 4 أزواج UTP Cat. 5e، 6، 6A |
| المسافة القصوى: | الفئة 5 UTP حتى 100m |
| رابط: | 2x RJ45 |
| البيئة | |
| درجة حرارة العمل: | -40°C إلى 80°C (-40°F إلى 176°F) |
| درجة حرارة التخزين: | -40°C إلى 85°C (-40°F إلى 185°F) |
| الرطوبة النسبية: | 5-95% غير مكثفة |
| MTBF: | >200000 ساعة |
| الكهربائية والميكانيكية | |
| قوة الدخول: | 12 ~ 48VDC (الكتلة النهائية) |
| استهلاك الطاقة: | 100واط كحد أقصى |
| (بو)عبر الايثنتر: | |
| القياسية: | IEEE 802.3bt 4 أزواج الطاقة عبر Ethernet |
| IEEE 802.3at الطاقة عبر الايثنتر بلس | |
| IEEE 802.3af الطاقة عبر الايثنتر | |
| الميناء: | RJ45 |
| تعيين دبوس الطاقة |
توفير البيانات على أزواج 1,2TX و 3,6RX طاقة على أزواج الاحتياطي 1،2,4،5 ((+) و 3 ،6,7،8(-) |
| ميزانية PoE: |
ما يصل إلى 95 واط ميزانية PoE (48VDC) ما يصل إلى 95 واط ميزانية PoE (24VDC) ميزانية PoE تصل إلى 60 واط (12VDC) |
| مؤشرات LED: | |
| الطاقة: | حالة الطاقة |
| (بوي): | حالة PoE |
| الأبعاد (WxDxH): | 95 × 70 × 30 ملم |
| وزن: | 0.25 كيلو |
| الغلاف: | غلاف الألومنيوم IP40 |
| خيارات التثبيت: | DIN-Rail / الجدار |
| الملحقات القياسية | |
| محتويات العبوة | LNK-INJ-48-95W |
| دليل المستخدم | |
| مجموعة تركيب الجدار | |
| مجموعة تركيب DIN | |
| الموافقات التنظيمية | |
| ISO9001 | |
| جزء 15 من FCC، الفئة A | |
| EN55022:2006+A1: 2007 الفئة A | |
| الحماية من التزايد: | |
| RJ45: 1KV | |
| الطاقة: 500 فولت | |
| ESD: 4KV / 8KV | |
التطبيق
معلومات الطلب
| النموذج | الوصف |
| LNK-INJ-48-95W |
إدخال إيثيرنيت غيغابيت متصلب بنطاق واحد + 95 واط PoE بنطاق واحد++ مُدخّل الخروج مع إدخال طاقة متواصلة من 12 إلى 48 فولت على نطاق واسع |
| خيارات التثبيت | تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
| خيارات الطاقة | 120W/2.5A 48VDC إمدادات الطاقة. سلك مفتوح للكتلة المحطة |
| يجب شراء إمدادات الطاقة بشكل منفصل. |
