تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001 / CE / RoHS / FCC
رقم الموديل: سلسلة LNK-1100USB
شروط الدفع والشحن
الحد الأدنى لكمية: 1ص
الأسعار: Negotiate
تفاصيل التغليف: تغليف كرتوني قياسي لمحول الوسائط الليفية
وقت التسليم: 1-3 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000000 قطعة/شهر
المرفق: |
عدد 1 منفذ RJ45 |
منفذ USB: |
USB1.0 و1.1 و2.0 |
طول الموجة: |
1310 نانومتر / 1550 نانومتر |
منفذ بصري: |
1 × SC 100Base-FX |
الأبعاد (WxDxH): |
71 × 94 × 26 ملم |
الوزن: |
0.2 كجم |
المرفق: |
عدد 1 منفذ RJ45 |
منفذ USB: |
USB1.0 و1.1 و2.0 |
طول الموجة: |
1310 نانومتر / 1550 نانومتر |
منفذ بصري: |
1 × SC 100Base-FX |
الأبعاد (WxDxH): |
71 × 94 × 26 ملم |
الوزن: |
0.2 كجم |

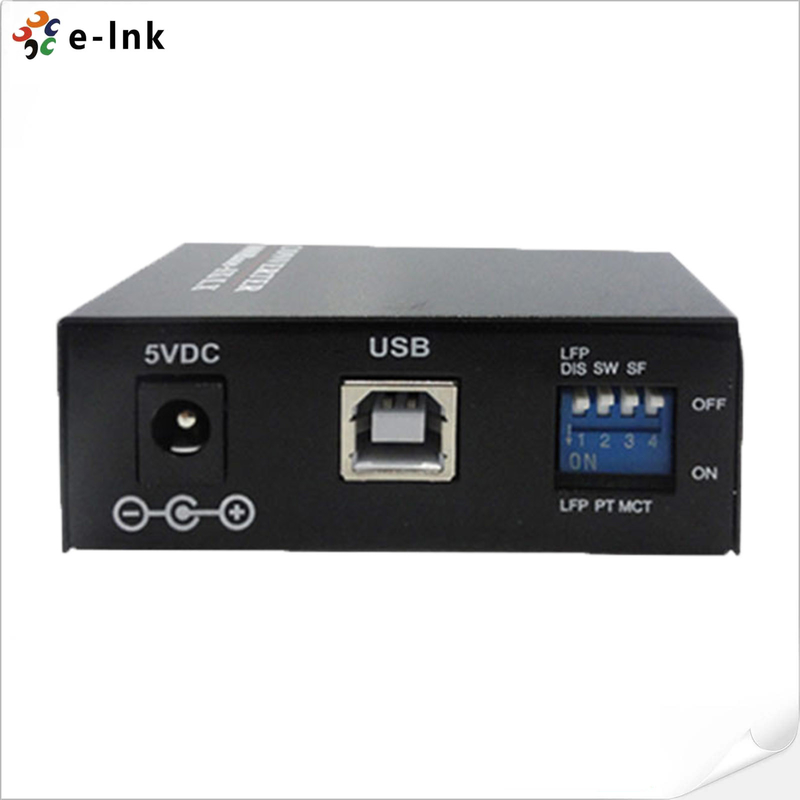

مشغّل بـ (USB) 10/100Base-TX إلى 100Base-FX محول الوسائط الإيثيرنت
محول الألياف الإعلامية المزايا:
· طاقة USB عبر كابل محول الطاقة الاختياري أو محول الطاقة الخارجي AC إلى DC
· القدرة على التوصيل والتشغيل
· وظيفة التفاوض التلقائي يسمح UTP ميناء لتحديد تلقائي 10M أو 100M، وكامل مزدوج أو نصف مزدوج
· يدعم MDI/MDIX التقاطع الآلي
· وظيفة LFP (Link Fault Pass-through) اختياري: عندما تكون الألياف البصرية أو UTP تفشل ، فإن المحول
يمكن إيقاف جميع الروابط، بالإضافة إلى الضوء الكهربائي، وأضواء LED الأخرى أطفأت.)
· SC ، ST FC Connector أو SFP Port متاحة (SC الافتراضي) ، وضع واحد / وضع متعدد ، ألياف واحدة / مزدوجة
الألياف
· يمكن اختيار وضع عمل المحول من بين: وضع التبديل في التخزين والإتجاه ، التغيير في القطع
وضع التبديل أو وضع المحول.
· الدائرة الداخلية من الرعد منع يمكن أن تقلل كثيرا من تلف المحول الناجم عن t
إدخال الهندربولت.
· مستقلة أو تثبيت في 14 فتحة محرك الهيكل
نظرة عامة
محولات الوسائط الألياف من سلسلة LNK-1100USB هي محولات الوسائط الإيثيرنت 10/100M. يمكنها تحويل
إشارات إثنر 10M/100M البصرية الكهربائية بين واجهة UTP (TX) واجهة الألياف البصرية (FX).
يمكنه تمديد شبكة إيثيرنث السريعة التقليدية 10/100M إلى مسافة 120 كم من خلال رابط الألياف الضوئية.
يمكن تشغيل محولات الألياف الوسائطية من سلسلة LNK-1100USB بواسطة منفذ USB (1.0، 1.1، و 2.0) أو
محول الطاقة الخارجي من التيار المتردد إلى التيار المتردد. كابل محول الطاقة USB متوفر ، مما يقلل من حجم الوحدات
يزيل الحاجة إلى ربط محول الوسائط بمخرج كهربائي.
يتم استخدام DIP التبديل على لوحة الجانب لضبط تكوينات العمل لتلبية حاجة مختلفة
تطبيقات. وظيفة LFP (Link Fault Pass-through) لتتبع فشل رابط الشبكة بسهولة. يمكن أن
تعزيز سلامة وتوافق ربط TP-Fiber لتحسين صيانة الشبكة.
ستة مصابيح LED يمكن أن تراقب تماما ظروف العمل من المحولات.
لمراقبة تشغيل الشبكة وحكم فشلها.
يمكن استخدام المحولات بمفردها، أو إدخالها إلى 14 فتحة محولات رف الموردة.
المؤشرات التقنية
| الايثرنت | ||
| المعايير: | IEEE802.3 10Base-T/IEEE802.3u 100Base-TX | |
| IEEE802.3u 100Base-TX/FX | ||
| IEEE802.3x تحكم التدفق | ||
| نوع المعالجة: | التخزين والتحويل | |
| نصف مزدوج، مزدوج كامل | ||
| معدل المرشح الأمامي: | 14,880pps (10Mbps) 148,800pps (100Mbps) | |
| الكابلات: | 10/100Base-TX: Cat5 أو أعلى | |
| المسافة القصوى: | الفئة 5 UTP حتى 100m | |
| رابط: | 1x RJ45 | |
| حجم جدول العناوين: | 1024MAC العناوين | |
| USB | ||
| منفذ USB | الـ (يو اس بي 1)0، 1.1 و 2.0 | |
| البصرية | ||
| الكابلات: | 62.5/125μm (الوضع المتعدد) ؛ 9/125μm (الوضع الوحيد) | |
| المسافة القصوى: | 2km (الوضع المتعدد) ؛ 20/40/80/120km (الوضع الواحد) | |
| طول الموجة: | 1310nm/1550nm | |
| الميناء البصري | 1 × SC 100Base-FX | |
| البيئة | ||
| درجة حرارة العمل: | 0°C إلى 50°C (32°F إلى 122°F) | |
| درجة حرارة التخزين: | -40°C إلى 80°C (-40°F إلى 176°F) | |
| الرطوبة النسبية: | 5-95% غير مكثفة | |
| MTBF: | > 100000 ساعة | |
| مفتاح DIP | ||
| 1 | وضع منفذ TP | أوتوماتيكي (تعريف افتراضي) أو قوة |
| 2 | سرعة ميناء TP | 100 أو 10 عندما TP في القوة |
| 3 | TP منفذ ثنائي | FDX أو HDX عند TP في القوة |
| 4 | الـ LFP | تم تمكين (المعيار الافتراضي) أو تعطيل (المعيار الافتراضي) |
| 5 | ثنائي منفذ الألياف | 100 FDX (تعريف افتراضي) أو 100 HDX |
| الكهربائية والميكانيكية | ||
| متطلبات الطاقة المتغيرة: | محول التيار المتردد الأمريكي | 100 - 120VAC/60Hz |
| محول التيار المتردد | 100 - 240VAC/50 - 60Hz | |
| متطلبات الطاقة المتواصلة: | مدخل متزامن: | 5.0 إلى 15.0VDC |
| مؤشرات LED | ||
| الطاقة: | حالة الطاقة | |
| 10/100TX (في كل ميناء): | الرابط / النشاط ، السرعة ، FDX | |
| 100FX (في الميناء): | الرابط/النشاط، SD | |
| الأبعاد (WxDxH): | 71 × 94 × 26 مم | |
| وزن: | 0.2 كجم | |
| الغلاف: | غلاف معدني | |
| خيارات التثبيت: | سطح المكتب / LNK-R14 2U رف | |
| الموافقات التنظيمية | ||
| ISO9001، CE، FCC، RoHS | ||
| جزء 15 من FCC، الفئة A | ||
معلومات الطلب
| النموذج | الوصف |
| LNK-1100USB | محول وسائل الإعلام SFP Ethernet من 10/100Base-TX إلى 100Base-FX |
| خيارات الألياف: | الموضة المتعددة/الألياف الثنائية/SC |
| خيارات التثبيت: | عقدة سطح المكتب يمكن تركيبها على الرف 2U على الرف LNK-R14 (شراء منفصل). |
| خيارات الطاقة: | مكيّف الطاقة 1A / 5VDC مع Jack DC. مُعدّل الطاقة متضمن في جميع المبيعات |
