تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001 / CE / RoHS / FCC
رقم الموديل: رابط إلكتروني SFP-BIDI
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: Negotiate
تفاصيل التغليف: ملحقات الألياف البصرية التعبئة والتغليف الكرتوني القياسي
وقت التسليم: 1-3 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 1000000 قطعة/شهر
معدل البيانات: |
جيجابت إيثرنت 1.25 جيجا |
تيار التحيز: |
0 إلى 100 مللي أمبير |
درجة حرارة العمل: |
0 إلى +70 |
نصف قطر الانحناء: |
≥40 ملم |
TX قوة: |
-5 إلى 0 ديسيبل |
rx power: |
-23 إلى -3 ديسيبل ميلي واط |
معدل البيانات: |
جيجابت إيثرنت 1.25 جيجا |
تيار التحيز: |
0 إلى 100 مللي أمبير |
درجة حرارة العمل: |
0 إلى +70 |
نصف قطر الانحناء: |
≥40 ملم |
TX قوة: |
-5 إلى 0 ديسيبل |
rx power: |
-23 إلى -3 ديسيبل ميلي واط |

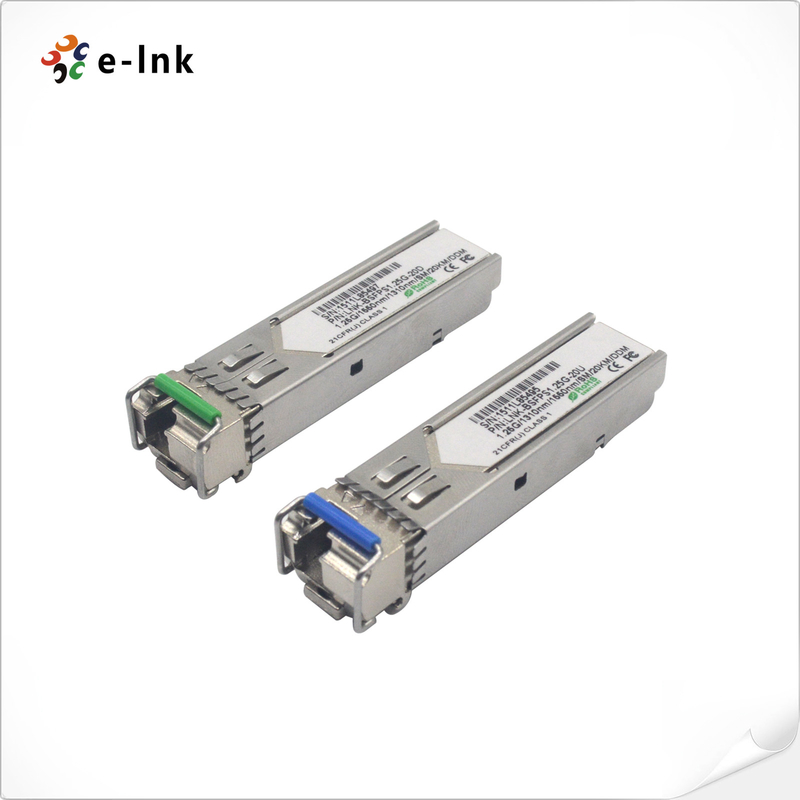

1.25 جيجابايت في الثانية جهاز استقبال SFP ثنائي الاتجاه، 20 كم الوصول 1310nm TX / 1490nm RX
ملحقات الألياف البصريةالمزايا:
ناقلات SFP-BIDI هي وحدات عالية الأداء وفعالة من حيث التكلفة تدعم معدل بيانات مزدوج
من 1.25Gbps/1.0625Gbps و مسافة نقل 20km مع SMF.
يتكون جهاز الاستقبال من ثلاثة أجزاء: جهاز إرسال ليزر DFB، وقطر ضوئي PIN متكامل
مع مكبر مسبق للتعديل (TIA) ووحدة تحكم MCU. جميع الوحدات تلبي درجة I الليزر
متطلبات السلامة.
جهاز الاستقبال متوافق مع SFP Multi-Source Agreement (MSA) و SFF-8472. لمزيد من المعلومات
المعلومات، يرجى الرجوع إلى SFP MSA
مخطط كتلة الوحدة
التطبيق
المعلمات التقنية
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة | الملاحظات | ||
| جهاز إرسال | ||||||||
| طول الموجة المركزي | λc | 1290 | 1310 | 1330 | nm | |||
| عرض الطيف (-20dB) | ∆λ | 1 | nm | |||||
| نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||||
| متوسط الطاقة الخارجة | (بوت) | - 5 | 0 | dBm | 1 | |||
| نسبة الانقراض | الطوارئ | 9 | ديسيبل | |||||
| وقت الارتفاع / الانخفاض البصري (20٪ ~ 80٪) | tر/ tf | 0.26 | ns | |||||
| إدخال البيانات التفاضل سوينغ | Vفي | 400 | 1800 | mV | 2 | |||
| عائق التفاضل المدخل | Zفي | 90 | 100 | 110 | Ω | |||
| قم بإيقاف تشغيل TX | قم بإيقاف | 2.0 | Vcc | V | ||||
| تمكين | 0 | 0.8 | V | |||||
| خطأ TX | الخطأ | 2.0 | Vcc | V | ||||
| عادي | 0 | 0.8 | V | |||||
| المستقبل | ||||||||
| طول الموجة المركزي | λc | 1470 | 1490 | 1510 | nm | |||
| حساسية المستقبل | -23 | dBm | 3 | |||||
| الحمل الزائد للمستقبل | -3 | dBm | 3 | |||||
| الـ (LOS De-Assert) | لوس انجلوسد | -24 | dBm | |||||
| أسعار الدفع | لوس انجلوسأ | -35 | dBm | |||||
| التهاب النسيج | 1 | 4 | ديسيبل | |||||
| إصدار البيانات التفاضلية | (فوت) | 400 | 1800 | mV | 4 | |||
| لوس انجلوس | عالية | 2.0 | Vcc | V | ||||
| منخفضة | 0.8 | V | ||||||
التوقيت والكهرباء
| المعلم | الرمز | دقيقة | نموذجي | ماكس | الوحدة |
| إيقاف التوقيت السلبي | على | 1 | ms | ||
| تكس تعطيل وقت التأكيد | t_off | 10 | μs | ||
| الوقت لبدء، بما في ذلك إعادة تعيين خطأ Tx | t_init | 300 | ms | ||
| وقت إقرار خطأ Tx | t_fault | 100 | μs | ||
| قم بإيقاف إعادة تعيين Tx | t_reset | 10 | μs | ||
| الوقت المحدد | t_loss_on | 100 | μs | ||
| وقت إلغاء الادعاء | t_loss_off | 100 | μs | ||
| معدل ساعة التعرف المتسلسل | f_serial_clock | 400 | كيه هرتز | ||
| MOD_DEF (0:2) - عالية | Vهـ | 2 | Vcc | V | |
| MOD_DEF (0:2) - منخفضة | V(ل) | 0.8 | V |
مواصفات التشخيص
| المعلم | النطاق | الوحدة | الدقة | المعايرة |
| الحرارة | 0 إلى +70 | °C | ± 3°C | الداخلية / الخارجية |
| -40 إلى +85 | ||||
| الجهد | 3.0 إلى 36 | V | ± 3% | الداخلية / الخارجية |
| تيار التحيز | 0 إلى 100 | mA | ± 10% | الداخلية / الخارجية |
| (تيكس باور) | - 5 إلى 0 | dBm | ± 3dB | الداخلية / الخارجية |
| قوة RX | -23 إلى -3 | dBm | ± 3dB | الداخلية / الخارجية |
