تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: Iso9001, CE, ROHS, FCC
رقم الموديل: ال ان كيه-INJ301-100
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: negotiate
تفاصيل التغليف: محول حقن PoE Starded Package
وقت التسليم: 1-3 أيام عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 10000 / شهر
المعايير: |
IEEE802.3 x تحكم التدفق |
نوع المعالجة: |
نصف مزدوج، مزدوج كامل |
المرفق: |
عدد 2 منفذ RJ45 |
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
ميزانية POE: |
ميزانية PoE تصل إلى 60 واط (12VDC) |
الأبعاد (WxDxH): |
95 × 70 × 30 ملم |
المعايير: |
IEEE802.3 x تحكم التدفق |
نوع المعالجة: |
نصف مزدوج، مزدوج كامل |
المرفق: |
عدد 2 منفذ RJ45 |
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
ميزانية POE: |
ميزانية PoE تصل إلى 60 واط (12VDC) |
الأبعاد (WxDxH): |
95 × 70 × 30 ملم |

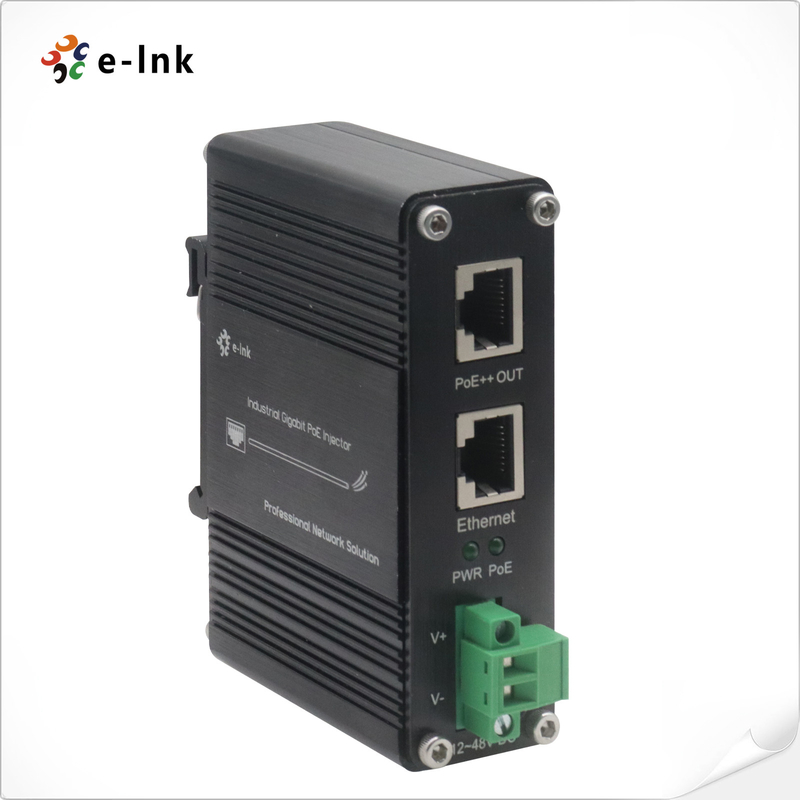

النموذج:LNK-INJ301-100
نظرة عامة
المنتج LNK-INJ301-100 هو PoE + IEEE 802.3bt PoE ++ الصناعي الصلب
100W 10/100/1000بايس-تكس PoE حقن مع 12 ~ 48 فولت مدخل متزامن ومعزز الجهد.
لربط جهاز PoE مثل الكاميرا ونقطة الوصول مع مفتاح غير PoE LAN داخل
مسافة 100m. يدعم كل من منفذ Ethernet (لتبديل) ومصدر PoE Out (إلى جهاز PoE)
10/100/1000Base-T ومتوافق مع IEEE 802.3ab. يوفر 100W PoE output.
الألواح
1 منفذ دخول بيانات RJ45 Ethernet + 1 منفذ إخراج بيانات RJ45 (بيانات + طاقة)
دعم 100W PoE++ معدات مصدر الطاقة
تتوافق مع IEEE 802.3at/bt PoE نهاية المدى / وسط المدى PSE
دعم 10/100/1000Base-TX
مؤشرات LED واسعة النطاق لتشخيص PoE
إدخال طاقة متواصلة 12 ~ 48 فولت واسعة النطاق مع وظيفة زيادة الطاقة
️ ما يصل إلى ميزانية PoE 100 واط (48VDC) ، ميزانية PoE 100 واط (24VDC) ، ميزانية PoE 60 واط (12VDC)
يدعم تركيب DIN-Rail والجدار
-40°C إلى 80°C (-40°F إلى 176°F)
المؤشرات التقنية
| الايثرنت | |
| المعايير: |
IEEE802.3 10 BASE-T إيثارنت الـ IEEE802.3u 100 BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T جيجابيت إثنتر IEEE802.3 x تحكم التدفق |
| نوع المعالجة: | إلى الأمام |
| نصف مزدوج، مزدوج كامل | |
| معدل المرشح الأمامي: | 1,488,000pps (1000Mbps) |
| الكابلات: |
كابل زوج مشوه يصل إلى 100 متر (328 قدم) 10BASE-T: 4 أزواج UTP Cat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4 أزواج UTP Cat. 5, 5e, 6, 6A 1000BASE-T: 4 أزواج UTP Cat. 5e، 6، 6A |
| المسافة القصوى: | الفئة 5 UTP حتى 100m |
| رابط: | 2x RJ45 |
| البيئة | |
| درجة حرارة العمل: | -40°C إلى 80°C (-40°F إلى 176°F) |
| درجة حرارة التخزين: | -40°C إلى 85°C (-40°F إلى 185°F) |
| الرطوبة النسبية: | 5-95% غير مكثفة |
| MTBF: | >200000 ساعة |
| الكهربائية والميكانيكية | |
| قوة الدخول: | 12 ~ 48VDC (الكتلة النهائية) |
| استهلاك الطاقة: | 100واط كحد أقصى |
| (بو)عبر الايثنتر: | |
| القياسية: | IEEE 802.3bt 4 أزواج الطاقة عبر Ethernet |
| IEEE 802.3at الطاقة عبر الايثنتر بلس | |
| IEEE 802.3af الطاقة عبر الايثنتر | |
| الميناء: | RJ45 |
| تعيين دبوس الطاقة |
توفير البيانات على أزواج 1,2TX و 3,6RX قوة على أزواج الاحتياطي 1/2 ((+) ، 3/6 ((-) أو 4/5 ((+) ، 7/8 ((-) |
| ميزانية PoE: |
ما يصل إلى ميزانية PoE 100 واط (48VDC) ما يصل إلى ميزانية PoE 100 واط (24VDC) ميزانية PoE تصل إلى 60 واط (12VDC) |
| مؤشرات LED: | |
| الطاقة: | حالة الطاقة |
| (بوي): | حالة PoE |
| الأبعاد (WxDxH): | 95 × 70 × 30 ملم |
| وزن: | 0.25 كيلو |
| الغلاف: | غلاف الألومنيوم IP40 |
| خيارات التثبيت: | DIN-Rail / الجدار |
| الملحقات القياسية | |
| محتويات العبوة | LNK-INJ301-100 |
| دليل المستخدم | |
| مجموعة تركيب الجدار | |
| مجموعة تركيب DIN | |
| الموافقات التنظيمية | |
| ISO9001 | |
| جزء 15 من FCC، الفئة A | |
| EN55022:2006+A1: 2007 الفئة A | |
| الحماية من التزايد: | |
| RJ45: 1KV | |
| الطاقة: 500 فولت | |
| ESD: 4KV / 8KV | |
التطبيق
معلومات الطلب
| النموذج | الوصف |
| LNK-INJ301-100 |
إدخال إيثيرنيت جيجابيت متصلب بنطاق واحد + PoE 100W بنطاق واحد ++ مُدخّل الخروج مع إدخال طاقة متواصلة من 12 إلى 48 فولت على نطاق واسع |
| خيارات التثبيت | تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
| خيارات الطاقة | 120W/2.5A 48VDC إمدادات الطاقة. سلك مفتوح للكتلة الطرفية |
| يجب شراء إمدادات الطاقة بشكل منفصل. |
