تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ROHS,FCC,CE
رقم الموديل: LNK-SDI-8V
الوثيقة: E-link LNK-SDI-4V 4CH 3G-SD....0.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: قابل للتفاوض
تفاصيل التغليف: حزمة تصدير جهاز استقبال مرسل الألياف من الجيل الثالث 3G SDI
وقت التسليم: 5-12 يوم عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام
القدرة على العرض: 1000 زوج / شهر

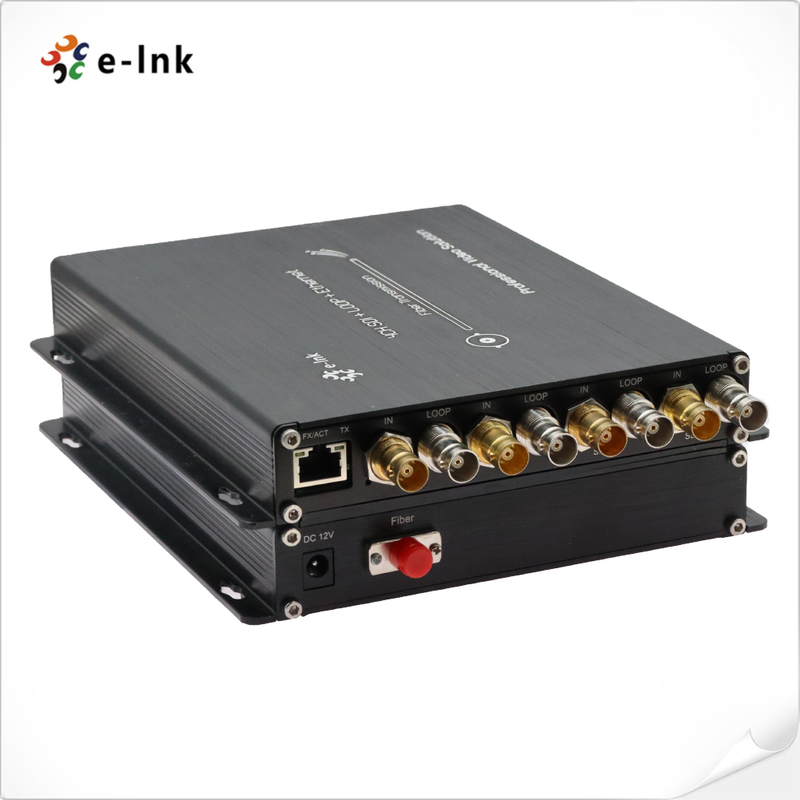

اسم المنتج: |
4 قناة محول الألياف SD/HD/3G-SDI |
واجهة الألياف: |
FC/UPC (SC، LC، ST اختياري) |
مسافة الإرسال: |
20 كم (مسافة أخرى اختيارية) |
إيثرنت: |
10/100 / 1000Mbps |
مدخلات الطاقة: |
1A@12VDC |
اسم المنتج: |
4 قناة محول الألياف SD/HD/3G-SDI |
واجهة الألياف: |
FC/UPC (SC، LC، ST اختياري) |
مسافة الإرسال: |
20 كم (مسافة أخرى اختيارية) |
إيثرنت: |
10/100 / 1000Mbps |
مدخلات الطاقة: |
1A@12VDC |
الميزة
قناة 43G/ HD-SDI بث الفيديو عبر الألياف البصرية
الموازنة التلقائية للأسلاك لضمان سلامة الإشارة
إعادة التشغيل التلقائي 270Mbit/s 1.48 جيجابايت/ثانية-3Gbit/s
متوافقة مباشرة مع3G/ أنظمة الكاميرا HD-SDI ودعم خروج حلقة 4Ch
النقل الطويلحتى 20 كم (12.5أميال)(المسافة الأخرى اختياري)
إرسال مستوى البث الرقمي الكامل دون ضغط؛
Sإرتفعالميناء1000M Ethernet;
نطاق درجة حرارة العمل (-10°C+ 55°C)
LNK-3GSDI-4V1ن السلسلةالدعم4 قنوات HD/3G-SDIعالية الدقة القياسية إشارة فيديووالايثرنتو (تالي) الإشارةتنتقل عن طريقواحدكابلات الألياف الضوئية3G-SDIالفيديو عبر محولات الألياف يتضمن جهاز إرسال واحد ومستقبل واحد ل 1080P3G-SDIالإشارة، الرابط الإلكتروني3G-SDIمحولات الألياف يمكن أن تنقل4-ش3G-SDIإشارة فيديو عبر ألياف بصرية واحدة، وهو يدعم خروج الحلقة و1000M Ethernetجودة الفيديوغير مضغوطالبثمستوى.يستخدم على نطاق واسع فيالبث الميدان.
المؤشرات التقنية
|
مدخلات SDI |
SMPTE 424M ، SMPTE 292M ، SMPTE 259M ، DVB-ASI ، DVB-SSI و Telecom / Datacom |
|
270Mbit/s - 1.48Gbit/s 3Gbit/s |
|
|
رقم الإدخال: 4 |
|
|
خسارة الانعكاس: > 15DB |
|
|
التوازن: 0-150m3جيجابايت/ثانية |
|
|
رابط:BNC |
|
|
البصريات |
القناة: 1 |
|
النوع: الوضع الواحد |
|
|
مسافة الإرسال: 20kم (المسافة الأخرى اختياري) |
|
|
خسارة الانعكاس: > 15dB |
|
|
التخفيف: < 0.2UI |
|
|
رابط:Fج/يوالبنك المركزي(إل)ج، ST اختياري) |
|
|
مخرجات SDI |
رقم الإخراج:4 |
|
مستوى الإشارة: 800mV الاسمية |
|
|
وقت الارتفاع / الانخفاض: إشارة 200ps |
|
|
التجاوز: نطاق أقل من 10% |
|
|
خسارة الانعكاس: > 15 ديسيبل |
|
|
التخفيف: < 0.2UI |
|
|
رابط: 75Ω BNC |
|
|
الايثرنت |
10/100/1000Mbps |
|
إشارة الطاقة والبيئة |
درجة حرارة التشغيل:10درجة حرارة55°C |
|
إدخال الطاقة: 1A@12VDC |
|
|
EMI/RFI: تلبي FCC Part 15 Class A، معيار EMC الأوروبي |
|
|
متوسط الوقت الخالي من المشاكل: >100000 ساعة |
|
|
دعم تنسيق الفيديو SDI |
625/25PAL؛ 525/29.97NTSC؛ 525/23.98NTSC؛ 720p50؛ 720p59.94; 1080P23.98/24/30/50/60؛ 1080i 23/24/30/50/59.94; |
معلومات الطلب
|
(إل إن كيه)HDSDI-4V1ن |
4-فيديو HD-SDI مع خروج الحلقة +1 1000M Ethernet(إس أم) 20 كيلومتر,FC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
|
LNK-3GSDI-4V1ن |
4-فيديو 3G-SDI مع خروج الحلقة+ 1 1000M Ethernet (إس أم) 20 كيلومتر,FC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل أزواج |
