تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LNK-3G8V10GE
الوثيقة: LNK-3G8V10GE 8Ch 3G-SDI + 1....0.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: عبوة كرتون قياسية لمفتاح PoE الصناعي
وقت التسليم: 7-10 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100000 قطعة / الشهر
درجة حرارة التشغيل:: |
-20 درجة مئوية +70 درجة مئوية |
مدخلات الطاقة: |
1A@12VDC |
الأبعاد (LxWxH): |
483 × 270 × 45 ملم (19 بوصة 1U) |
وزن: |
8 كجم / زوج |
درجة حرارة التشغيل:: |
-20 درجة مئوية +70 درجة مئوية |
مدخلات الطاقة: |
1A@12VDC |
الأبعاد (LxWxH): |
483 × 270 × 45 ملم (19 بوصة 1U) |
وزن: |
8 كجم / زوج |
مزايا المنتج
فيديو 8Ch 3G-SDI / ASI مع صوت مضمن و 10G Ethernet عبر ألياف واحدة
متوافق مع HD-SDI و SD-SDI و DVB-AST
نطاق النطاق الترددي من 19.4Mb/s إلى 2.97Gb/s
SMPTE 424M (2.97Gb / s) استرداد الساعة
دعم جميع المعايير الشائعة لنقل الفيديو الرقمي مثل SMPTE 424M و SMPTE 292M و SMPTE 259M و SMPTE 297M تعمل على 3G-SDI و HD-SDI و SD-SDI و ASI على التوالي
نظام CWDM مدمج ، وحدات SFP لكل مسار
دعم الموازنة التلقائية للكابلات بناءً على معدل البيانات المكتشف
مؤشرات الحالة LED مراقبة المعلمات الحرجة
المؤشرات التقنية
|
واجهة الألياف البصرية |
|
|
واجهة الألياف |
Sالمضطربة(ل)ج |
|
مسافة الإرسال |
20 كيلومتر |
|
طول الموجة |
1310nm/1550nm |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو عائق المدخلات والمخرجات |
75Ω |
|
فولتاج مدخل/مخرج فيديو |
نموذجي:1Vpp، الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 3.2Gb/s |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
مدخل الفيديو |
8 القناة مع Loop Out على TX |
|
Vأيدو الخروج |
8 القناة مع Loop Out على RX |
|
الايثرنت |
|
|
واجهة |
1 × 10G / 5G / 2.5G / 1G / 100BASE-T RJ45 |
|
وضع العمل |
أالتفاوض باستخدام الافتراض |
|
الكهرباء |
|
|
إدخال الطاقة |
100VAC إلى 220VAC |
|
استهلاك الطاقة |
< 12 واط |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
483 × 270 × 45 ملم (19 بوصة 1 وحدة) |
|
Wثمانية |
8 كجم لكل زوج |
|
الغلاف |
غلاف معدني |
|
خيارات التثبيت |
صلّة الرف |
|
البيئة |
|
|
درجة حرارة العمل |
-20°C+70°C |
|
درجة حرارة التخزين |
-40°C+80°C |
|
رطوبة العمل |
0~95% |
|
MTBF |
≥100000 ساعة |
نظرة عامة

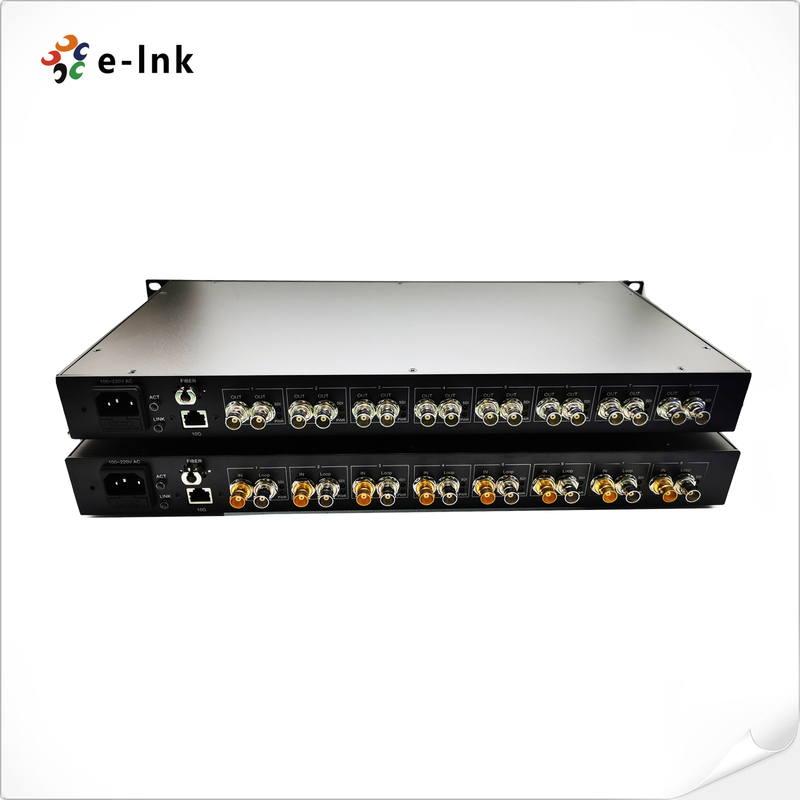

يوفر إلكترونية الارتباط LNK-3G8V10GE 3G-SDI & Ethernet extender الألياف نقل قناة واحدة 3G-SDI مع قنوات IP 10G Ethernet عبر كابلات بصرية أحادية الوضع.هذا SDI و IP إلى محول الألياف الضوئية تمكن من الأداء الضوئي العالي ومعالجة الفيديو HD الرائعة في الوقت الحقيقيويمكن أن تزيد واجهات IP بشكل كبير من قابلية التوسع والتوافق مع جميع أنظمة الشبكات الحديثة الراقية.
التطبيق
معلومات الطلب
|
النموذج |
الوصف |
|
(إل إن كي-3 جيه 8 في 10 جيه) |
8Ch3G-إس دي آي محول الألياف مع 10G Ethernet و أخرج، SMF ، LC Fiber Connector20KM، بما في ذلك جهاز الإرسال والإستقبال، يستخدم من قبل أزواج |
