تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LNK-M12G-1V1T1D-20
الوثيقة: E-link LNK-M12G-1V Mini 12G....0.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: عبوة كرتون قياسية لمفتاح PoE الصناعي
وقت التسليم: 7-10 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100000 قطعة / الشهر
الأبعاد (LxWxH): |
80 × 40 × 20 (مم) |
درجة حرارة العمل: |
-40 درجة مئوية 85 درجة مئوية |
القوة: |
5-15 فولت تيار مستمر |
مواصفات كابل الإخراج: |
≤70m @ 12G SDI Belden 1694A |
نطاق القرار: |
3840 * 2160 عند 60 هرتز |
المدخلات: |
1 × 12G-SDI على BNC |
الأبعاد (LxWxH): |
80 × 40 × 20 (مم) |
درجة حرارة العمل: |
-40 درجة مئوية 85 درجة مئوية |
القوة: |
5-15 فولت تيار مستمر |
مواصفات كابل الإخراج: |
≤70m @ 12G SDI Belden 1694A |
نطاق القرار: |
3840 * 2160 عند 60 هرتز |
المدخلات: |
1 × 12G-SDI على BNC |
مزايا المنتج
كل قناة SDI تشمل8قناة صوتية مضمنة
الموازنة التلقائية للأسلاك لضمان سلامة الإشارة
دعم ST-2082-1 ((12G),ST-2081-1 ((6G)، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD)
متكاملة إعادة التبديل أقفال إلى SMPTE المعدلات من 11.88 جيجابايت في الثانية، 5.94 جيجابايت في الثانية، 2.97 جيجابايت في الثانية، 1.485 جيجابايت في الثانية أوتقسيم على واحد.001 السوبراتات و 270 في كل ثانية
متوافقة مباشرة مع12G/6G/3G-إس دي آيأنظمة الكاميرات
القدرة على نقل الطول على الأقل 10 كم (6.2 ميل) ، تصل إلى 80 كم
المؤشرات التقنية
|
الصيغ |
دعم ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD) |
|
متوافق |
متوافق مع DVB-ASI و AES10 (مادي) |
|
المدخلات |
1 ×12G-إس دي آي على BNC |
|
الناتج |
1 ×LC الألياف البصرية |
|
1 ×12G-إس دي آي انقطاع على BNC |
|
|
القرار المدعوم |
التلفزيون عالي الدقة 4K*2K، 1080P، 1080I، 720P |
|
نطاق الدقة |
3840*2160@60Hz |
|
المدخلات مواصفات الكابل |
≤70m@12G SDIبيلدن 1694A |
|
مواصفات كابل الخروج |
≤70m@12G SDIبيلدن 1694A |
|
نوع البيانات |
إحصاءات متخلفة |
|
نوع البيانات |
إلى الوراء RS485 |
|
عرض النطاق الترددي للنقل البصري |
270 ميه هرتز12 غيغاهرتز |
|
القوة |
5-15 VDC |
|
استهلاك الطاقة |
2 W (ماكس) |
|
الأبعاد (LxWxH) |
80 x40 x20 (ملم) |
|
التخزينالحرارة |
-40°C80°C |
|
درجة حرارة العمل |
-40°C85°C |
نظرة عامة

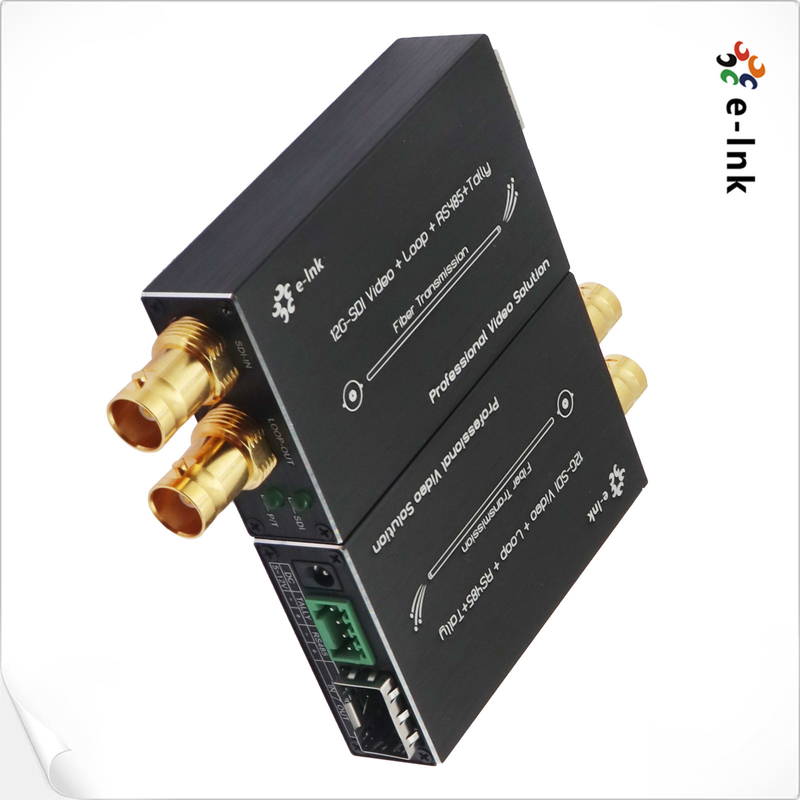

(إل إن كيه-إم 12 جي-1 في)سلسلة 1T1Dنوع صغير12G-SDI محول الأليافيدعم 1Ch12Gفيديو(صوت مضمن), 1Chالحسابالإشارة و 1Chإلى الوراء RS485يتم إرسالها عبر كابل الألياف الضوئية,ومراقبة الإشارة محليا على12مخرج حلقة جي.12G الفيديو عبر محولات الألياف يتضمن جهاز إرسال واحد ومستقبل واحد HDTV 4K*2K (((3840*2160@60Hz), 1080P,1080I، 720P.
التطبيق
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-M12G-1 فولت1T1D-20 |
نوع صغير12G-إس دي آي إلى محول الألياف مع (تالي)، RS485 العكسيو أخرج، SMF ، LC Fiber Connector20KM، بما في ذلك جهاز الإرسال والإستقبال، يستخدم من قبل أزواج |
