تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LNK-M24G-1F1-20
الوثيقة: E-link LNK-M24G-1F1-20 Mini....0.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: عبوة كرتون قياسية لمفتاح PoE الصناعي
وقت التسليم: 7-10 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100000 قطعة / الشهر
الأبعاد (LxWxH): |
80 × 40 × 20 (مم) |
درجة حرارة التشغيل: |
-40 درجة مئوية 80 درجة مئوية |
قوة: |
5-15 فولت تيار مستمر |
عرض النطاق الترددي للنقل البصري: |
270 ميجا هرتز ~ 12 جيجا هرتز |
القرار المدعوم: |
تلفزيون عالي الوضوح 2160p/4k@120,8k@60, 1080P, 1080I, 720P |
مدخل: |
1 2 × 12G-SDI على BNC ， 1 × 24G-SDI 1*LC الألياف |
الأبعاد (LxWxH): |
80 × 40 × 20 (مم) |
درجة حرارة التشغيل: |
-40 درجة مئوية 80 درجة مئوية |
قوة: |
5-15 فولت تيار مستمر |
عرض النطاق الترددي للنقل البصري: |
270 ميجا هرتز ~ 12 جيجا هرتز |
القرار المدعوم: |
تلفزيون عالي الوضوح 2160p/4k@120,8k@60, 1080P, 1080I, 720P |
مدخل: |
1 2 × 12G-SDI على BNC ， 1 × 24G-SDI 1*LC الألياف |
مزايا المنتج
دعم SMPTE ST-2083(24G) ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD)
متكاملة إعادة التبديل أقفال إلى SMPTE المعدلات من 11.88 جيجابايت في الثانية، 5.94 جيجابايت في الثانية، 2.97 جيجابايت في الثانية، 1.485 جيجابايت في الثانية أوتقسيم على واحد.001 السوبراتات و 270 M bps
متوافقة مباشرة مع12G/6G/3G-إس دي آيأنظمة الكاميرات
إدخال طاقة للكتلة النهائية للتطبيقات الصناعية
يدعم التبديل الساخن والإغلاق الساخن
إرسال مستوى البث الرقمي الكامل دون ضغط؛
النطاق الديناميكي السوبر البصري وخالي من التعديل.
تقنية الألياف الضوئية WDM/CWDM/DWDM
المؤشرات التقنية
|
الصيغ |
دعم UHD-2 أو 24G UH D-SDI ، SMPTE ST-2083(24G) ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD) |
|
متوافق |
متوافق مع D VB-AS I و AES10 (مادي) |
|
المدخلات |
2 x12G-إس دي آي على BNC |
|
|
1 x24G- SDI 1*LC الألياف |
|
الناتج |
2x12G-إس دي آي على BNC |
|
القرار المدعوم |
التلفاز عالي الجودة2160p/4k@120,8k@60, 1080P, 1080I, 720P |
|
نطاق الدقة |
2160p/4k@120,8k@60هرتز |
|
المدخلات مواصفات الكابل |
≤70m@12G SDIبيل دين 1694A |
|
مواصفات كابل الخروج |
≤70m@12G SDIبيلدن 1694A |
|
عرض النطاق الترددي للنقل البصري |
270 ميه هرتز12 غيغاهرتز |
|
القوة |
5-15 VDC |
|
استهلاك الطاقة |
2 W (ماكس) |
|
الأبعاد (LxWxH) |
80 x40 x20 (ملم) |
|
التخزينالحرارة |
-40°C80°C |
|
درجة حرارة العمل |
-40°C85°C |
نظرة عامة

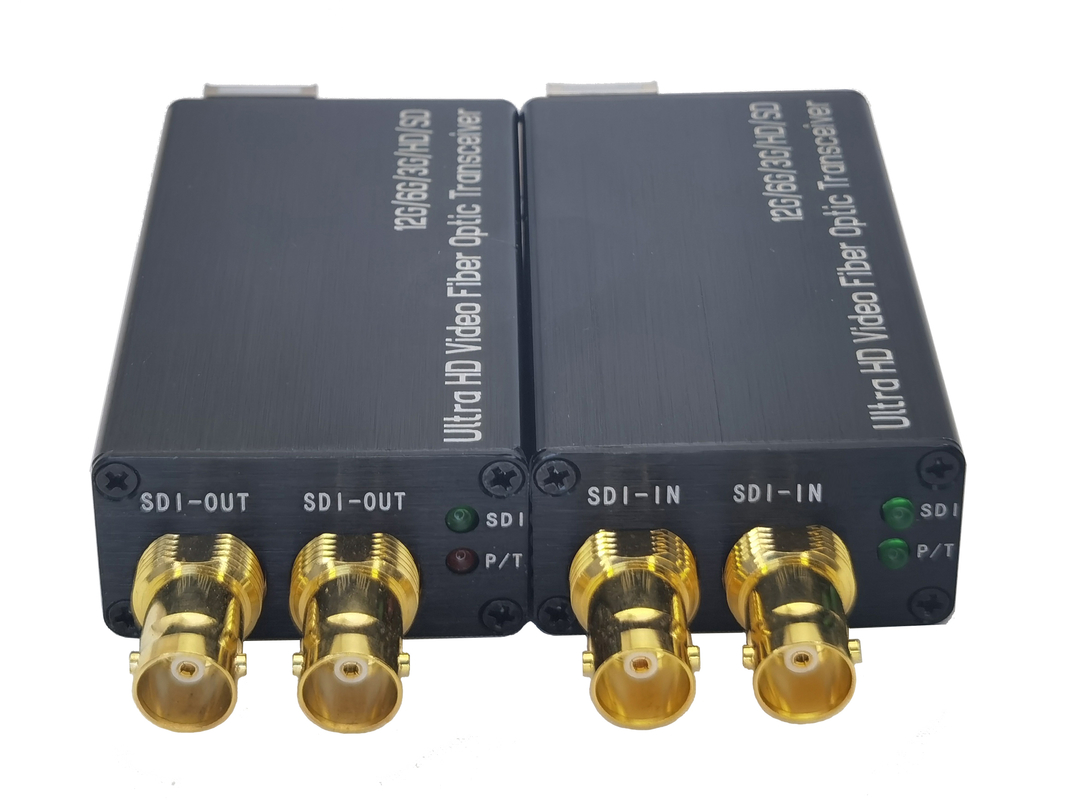

(إل إن كي-إم 24 جي-1)سلسلة الفورمولا 1نوع صغير24G-SDI محول الأليافالدعم2- القناة12Gفيديو(صوت مضمن) يتم إرسالها عبر كابل الألياف الضوئية.الرابط الإلكتروني24G الفيديو عبر محولات الألياف يتضمن جهاز إرسال واحد ومستقبل واحد التلفاز عالي الجودة2160p/4k@120,8k@60, 1080P,1080I، 720P.
التطبيق
إنتاج الفيديو
الإذاعة
الكاميرا
استوديو إلى استوديو
ما بعد الإنتاج
الأحداث المباشرة
شاشات تصوير طبية
فيديو الهاتف المحمول
التوجيه 24G/12G/6G/3G/HD/SD-SDI
24G/12G/6G/3G/HD/SD-SDI CCTV
معلومات الطلب
|
النموذج |
الوصف |
|
(إل إن كيه-إم 24 جي-1 إف 1-20) |
نوع صغير24G-SDI إلى محول الألياف, 2*12G-SDI الفيديو، 1*24G SFP ((1*LC) الألياف وصلة 20 كم، بما في ذلك جهاز الإرسال والإستقبال، تستخدم من قبل أزواج |
