تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LNK-MHD
الوثيقة: E-link LNK-MHD Series Mini ....0.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: عبوة كرتون قياسية لمفتاح PoE الصناعي
وقت التسليم: 7-10 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100000 قطعة / الشهر
درجة حرارة التشغيل: |
-20 درجة مئوية +70 درجة مئوية |
الأبعاد (LxWxH): |
79 × 27 × 18 ملم |
خيارات التثبيت: |
سطح المكتب |
وزن الشحن: |
0.5 كجم/زوج |
واجهة الألياف: |
Simplex LC |
درجة حرارة التشغيل: |
-20 درجة مئوية +70 درجة مئوية |
الأبعاد (LxWxH): |
79 × 27 × 18 ملم |
خيارات التثبيت: |
سطح المكتب |
وزن الشحن: |
0.5 كجم/زوج |
واجهة الألياف: |
Simplex LC |
مزايا المنتج
كل واحد القناة تشمل8قناة صوتية مضمنة
الموازنة التلقائية للأسلاك لضمان سلامة الإشارة
الإعادة التلقائية 270Mbit/s - 1.48Gbit/s
متوافقة مباشرة مع أنظمة الكاميرات HD-SDI
قدرة نقل طويلة تصل إلى 80 كم
مدخل طاقة كتلة المحطة; هـالتبديل والسدادات الساخنة;
إرسال مستوى البث الرقمي الكامل دون ضغط؛
Sالنطاق الديناميكي البصري العلوي وخالي من التعديل.
Fتقنية WDM/CWDM/DWDM البصرية;
نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة (-20°C~ +70°C), قابلة للتكيف مع مختلف البيئات
المؤشرات التقنية
|
واجهة الألياف البصرية |
|
|
واجهة الألياف |
Sالعضلة العضلية |
|
مسافة الإرسال |
550م-20كيلومتر |
|
طول الموجة |
1310nm/1550nm |
|
فيديو |
|
|
واجهة الفيديو |
BNC |
|
فيديو عائق المدخلات والمخرجات |
75Ω |
|
فولتاج مدخل/مخرج فيديو |
نموذجي:1Vpp، الحد الأدنى 0.5Vpp، الحد الأقصى 1.5Vpp |
|
معدل بتات الفيديو |
ماكس 1.48 جيجابايت/ثانية |
|
الربح التفاضلي (10٪)90٪ APL) |
< 1% |
|
معيار فيديو SDI |
270Mbps (SD-SDI) |
|
1.485 جيجابايت في الثانية (HD-SDI) |
|
|
الكهرباء |
|
|
محول الطاقة |
5 فولت العاصمةواجهة من النوع C |
|
استهلاك الطاقة |
<3W |
|
مؤشر LED |
|
|
SDI |
فيديو SDI |
|
الناتج |
إمدادات الطاقة |
|
الميكانيكية |
|
|
الأبعاد (LxWxH) |
79 x27 x18 ملم |
|
Wثمانية |
0.5 كجم لكل زوج |
|
الغلاف |
غلاف من الألومنيوم |
|
خيارات التثبيت |
سطح المكتب |
|
البيئة |
|
|
درجة حرارة العمل |
-20°C+70°C |
|
درجة حرارة التخزين |
-40°C+80°C |
|
رطوبة العمل |
5% إلى 90% غير مكثفة |
|
التخزين الرطوبة |
5% ~ 90% غير مكثفة |
|
MTBF |
≥100000 ساعة |
نظرة عامة

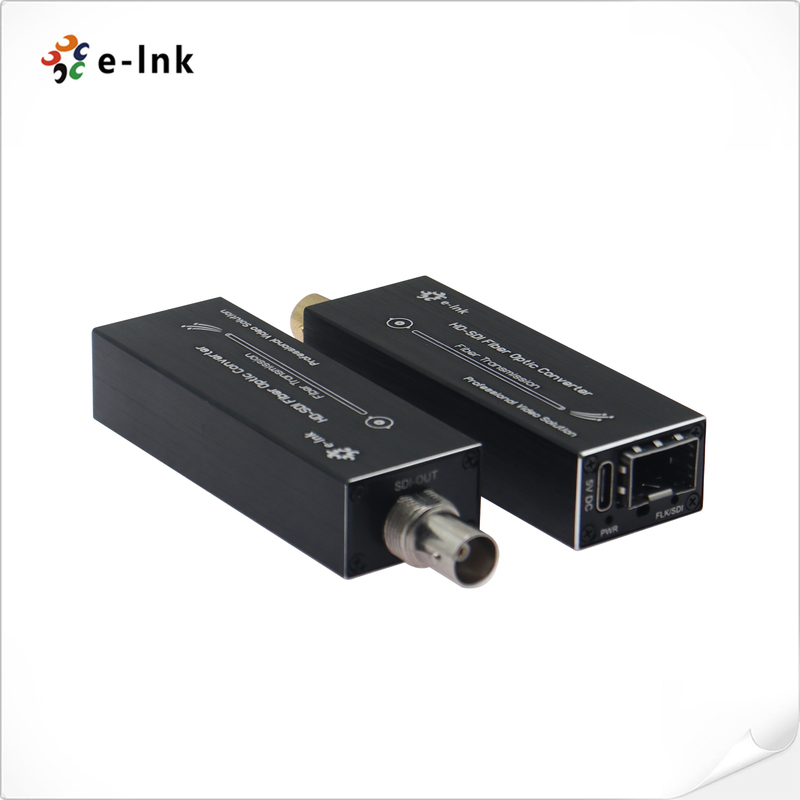

سلسلة LNK-MHDألياف HD-SDI المصغرةالموسع يدعم قناة واحدةHD-إس دي آيفيديو(صوت مضمن) الإشارة المنقولة عبر كابل الألياف الضوئية.HD-SDI الفيديو عبر محولات الألياف يتضمن جهاز إرسال واحد ومستقبل واحدHD-إشارة (إس دي آي) مع حجمها المدمج، يمكن بسهولةإدماج في الأجهزة الأخرىإنه تستخدم على نطاق واسع في مجال المراقبة والبث.
التطبيق
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-MHD-MM |
تحويل HD-SDI إلى الألياف المصغرة ، MMF ، LC Fiber Connector 500 متر ، بما في ذلك جهاز الإرسال والإستقبال ، يستخدم من قبل الأزواج |
|
LNK-MHD-20 |
تحويل HD-SDI المصغر إلى الألياف ، SMF ، LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والإستقبال ، يستخدم بالأزواج |
