تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
Model Number: LNK-3GSDI-4V1DT
الوثيقة: E-link LNK-SDI-4V 4CH 3G-SD....0.pdf
شروط الدفع والشحن
Minimum Order Quantity: 1pcs
الأسعار: قابل للتفاوض
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Operating Temperature: |
-10℃～＋55℃ |
Power Input: |
1A@12VDC |
SDI video format supports: |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Operating Temperature: |
-10℃～＋55℃ |
Power Input: |
1A@12VDC |
SDI video format supports: |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
مزايا المنتج
إرسال مستوى البث الرقمي غير المضغوط بالكامل4 قنوات3G/HD-SDI إرسال الفيديو عبر الألياف الضوئية
إرسال مستوى البث الرقمي غير المضغوط بالكاملمعادلة الكابلات الأوتوماتيكية لضمان سلامة الإشارة
إرسال مستوى البث الرقمي غير المضغوط بالكاملإعادة توقيت أوتوماتيكية 270 ميجابت/ثانية - 1.48 جيجابت/ثانية-3 جيجابت/ثانية
إرسال مستوى البث الرقمي غير المضغوط بالكاملمتوافق مباشرة مع3G/HD-SDI أنظمة الكاميرات ويدعم مخرج حلقة 4Ch
إرسال مستوى البث الرقمي غير المضغوط بالكاملإرسال لمسافات طويلةحتى 00 كم (12.5ميل) (مسافة أخرىاختياري) الارتعاش:
إرسال مستوى البث الرقمي غير المضغوط بالكامل4Ch تالي►
إرسال مستوى البث الرقمي غير المضغوط بالكاملالمؤشرات الفنية
مدخل SDI
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI و Telecom/Datacom |
270 ميجابت/ثانية - 1.48 جيجابت/ثانية |
|
– 3 جيجابت/ثانية عدد المدخلات: 4 |
|
|
فقدان الانعكاس: >15DB |
|
|
التوازن: 0-150 متر @ |
|
|
3جيجابت/ثانيةالموصل: |
|
|
C/البصريات |
|
|
القناة: 1 |
النوع: أحادي الوضع |
|
مسافة الإرسال |
|
|
:2 0كم(مسافة أخرى اختياري)فقدان الانعكاس: > 15dB الارتعاش: |
|
|
< 0.2UI |
|
|
الموصل: 75Ω BNCالبيانات |
|
|
C/UPC (SC, LC, STاختياري)مخرج SDI عدد المخرجات: 4 |
|
|
مستوى الإشارة: 800mV اسمي |
وقت الارتفاع/السقوط: 200ps إشارة |
|
الاندفاع: |
|
|
< 10% سعة |
|
|
فقدان الانعكاس: >15dBالارتعاش: |
|
|
< 0.2UI |
|
|
الموصل: 75Ω BNCالبيانات |
|
|
1Ch |
|
|
RS-485 (كامل/نصف مزدوج) ويدعم NRZ و RZI و Manchester |
الحد الأقصى 57600 بت في الثانية لـ RS485الموصل: طرف لولبي قياسي صناعي |
|
4Ch تالي: A, B, C, D |
|
|
مؤشر الطاقة والبيئة |
|
|
درجة حرارة التشغيل: - |
|
|
10 |
℃～＋55℃مدخل الطاقة: 1A@12VDC |
|
EMI/RFI: تلبية FCC الجزء 15 الفئة A، معيار الاتحاد الأوروبي EMCمتوسط وقت خالي من المتاعب: >100000 ساعة |
|
|
يدعم تنسيق فيديو SDI |
|
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; |
|
|
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |

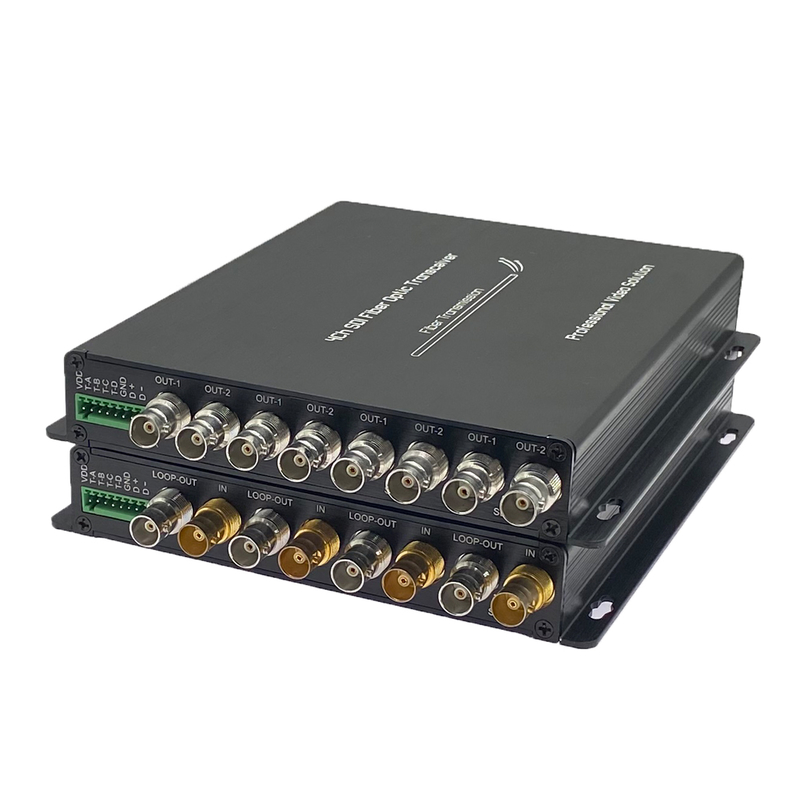

نظرة عامة LNK-3GSDI-4V1DT |
سلسلة
تدعم 4 قنواتHD/3G-SDI إشارة فيديو عالية الدقة قياسية و RS485 و تاليإشارة المنقولة عبرأحادي كابل الألياف الضوئية. E-link3G-SDI محولات الفيديو عبر الألياف تتضمن جهاز إرسال وجهاز استقبال واحد لـ 1080P3G-SDI-Ch3G-SDI-Ch4-Ch3G-SDIRS485, ويدعم مخرج الحلقة، 4Ch تالي و R للخلفS485. جودة الفيديوغير مضغوطة بثالمستوى. إنه’s يستخدم على نطاق واسع فيالبثالميدان.تطبيقمعلومات الطلبLNK- HD
SDI-4V1D4T
4
|
-Ch HD-SDI Videoمع مخرج الحلقة +1Ch للخلف |
RS485+ 4Ch تالي, SM20 كم , FC, بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواج |
|
+ للخلف |
RS485+ 4Ch تالي, SM20 كم , FC, بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواج |
