تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: ال ان كيه-IMC005GM
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: us$29.9
تفاصيل التغليف: عبوة كرتون قياسية لمفتاح PoE الصناعي
وقت التسليم: 1-3 أيام عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 100 قطعة في الشهر
جدول عناوين MAC: |
8 كيلو |
تبديل النسيج: |
10 جيجابت في الثانية / بدون حظر |
موصل: |
5 منافذ 10/100 / 1000BASET RJ45 auto-MDI / MDI-X |
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
مدخل الطاقة: |
12~48 فولت تيار مستمر (كتلة طرفية) |
الأبعاد (WxDxH): |
95 × 70 × 29 ملم |
جدول عناوين MAC: |
8 كيلو |
تبديل النسيج: |
10 جيجابت في الثانية / بدون حظر |
موصل: |
5 منافذ 10/100 / 1000BASET RJ45 auto-MDI / MDI-X |
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
مدخل الطاقة: |
12~48 فولت تيار مستمر (كتلة طرفية) |
الأبعاد (WxDxH): |
95 × 70 × 29 ملم |

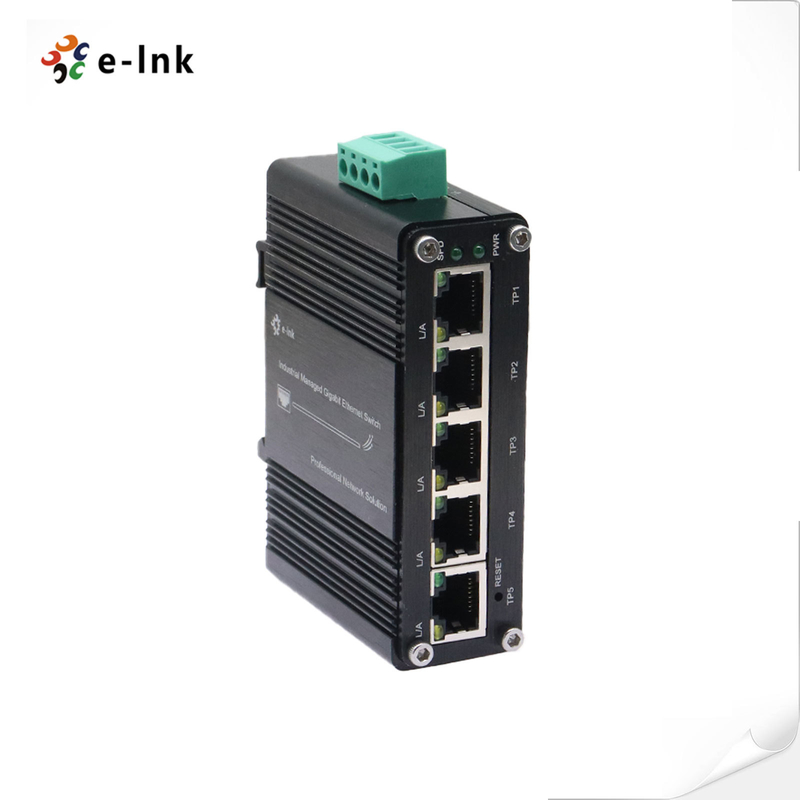

الموديل: LNK-IMC005GM
نظرة عامة
LNK-IMC005GM هو مبدل إيثرنت جيجابت صغير صناعي مُدار بـ 5 منافذ 10/100/1000T مع 12~48 فولت تيار مستمر
مدخل طاقة واسع النطاق. تم تصميم مبدل إيثرنت الصناعي المُدار هذا ليتوافق مع المعايير الصناعية الهامة.
مع التشغيل الموثوق والبسيط ضد الاهتزاز والصدمات، ونطاق درجة حرارة تشغيل واسع، يمكنه أن يتوافق مع
مجموعة متنوعة من البيئات القاسية. يتوافق المبدل مع معايير CE و FCC، واجتاز اختبار الحرق بنسبة 100٪
لضمان أنه سيلبي احتياجات التطبيقات الصناعية. إنه خيار جيد لحل اقتصادي للاتصالات الصناعية
إيثرنت.
يمكن لـ LNK-IMC005GM أيضًا العمل في نطاق درجة حرارة التشغيل القياسية من -40 إلى 80 درجة مئوية. يقع في سكة DIN متينة أو جدران
علب IP40 قابلة للتركيب، هذه المبدلات هي الخيارات المثالية للبيئات القاسية، مثل شبكات الصناعة،
أنظمة النقل الذكية (ITS) وهي مناسبة أيضًا للعديد من تطبيقات السوق العسكرية والمرافق حيث
تتجاوز الظروف البيئية مواصفات المنتج التجاري
الميزات
► 5 منافذ 10/100/1000BASE-T RJ45 مع وظيفة auto-MDI/MDI-X
► يدعم التفاوض التلقائي و 10/100 ميجابت في الثانية نصف/مزدوج كامل و 1000 ميجابت في الثانية مزدوج كامل
► 12~48 فولت تيار مستمر مدخل طاقة واسع النطاق
► يدعم التحكم في التدفق 802.3x
► يدعم إدارة الويب
► يتوافق مع IEEE 802.3az إيثرنت موفر للطاقة (EEE)
► يدعم تركيب DIN-Rail و Wall-mount
► تصميم قياسي صناعي، تصميم مقاوم للغبار ومغلق IP40، هيكل معدني عالي القوة
► -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) درجة حرارة التشغيل
الفهارس الفنية
| إيثرنت | |
| المعايير: | IEEE 802.3 إيثرنت |
| IEEE 802.3u إيثرنت سريع | |
| IEEE 802.3ab جيجابت إيثرنت | |
| IEEE 802.3x التحكم في التدفق مزدوج كامل | |
| IEEE 802.3az إيثرنت موفر للطاقة (EEE) | |
| IEEE 802.3af/at اختياري | |
| معدل التمرير والتصفية: | 14,880pps (10 ميجابت في الثانية) |
| 148,800pps (100 ميجابت في الثانية) | |
| 1,488,000pps (1000 ميجابت في الثانية) | |
| مخزن الحزم: | 1 ميجابت |
| طول الحزمة: | 10 كيلوبايت |
| جدول عناوين MAC: | 8K |
| مبدل النسيج: | 10 جيجابت في الثانية/غير مانع |
| خاصية التبادل |
عرض النطاق الترددي للوحة الخلفية: 10 جيجابت في الثانية؛ معدل إعادة توجيه الحزمة: 14.88 مليون حزمة في الثانية |
| الموصل: | 5 منافذ 10/100/1000BASET RJ45 auto-MDI/MDI-X |
| بيئي | |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
| درجة حرارة التخزين: | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية: | 5٪ إلى 95٪ غير متكثفة |
| MTBF | > 200,000 ساعة |
| كهربائي وميكانيكي | |
| مدخلات الطاقة: | 12~48 فولت تيار مستمر (كتلة طرفية) |
| استهلاك الطاقة: | <6 واط |
| زيادة مدخلات الطاقة: | إعادة ضبط تلقائية |
| القطبية العكسية: | موجود |
| زر إعادة الضبط | دعم |
| الأبعاد (العرض × العمق × الارتفاع): | 95 × 70 × 29 ملم |
| الوزن: | 0.25 كجم |
| الغلاف: | علبة ألومنيوم |
| خيارات التركيب: | DIN-Rail / Wall-mount |
| مؤشرات LED: | |
| PWR | الطاقة |
| L/A | الرابط/النشاط |
| SPD | معدل البيانات |
| إدارة الويبالميزات | |
| إعدادات النظام | معلومات الجهاز؛ إعدادات الحساب؛ الاستعادة؛ إعادة التشغيل؛ الترقية |
| إدارة المنفذ | إعدادات المنفذ؛ انعكاس المنفذ؛ إحصائيات المنفذ؛ تحديد المعدل |
| إعدادات VLAN | 802.1Q VLAN؛ إعدادات PVID؛ المنفذ الهجين |
| إعدادات QOS | اختيار الأولوية؛ وضع الجدولة |
| كشف الحلقة | دعم |
| حفظ الإعدادات | الحصول على التكوين؛ استعادة التكوين؛ حفظ التكوين |
| عنوان IP الافتراضي | 192.168.40.253 |
| اسم المستخدم الافتراضي | admin |
| كلمة المرور الافتراضية | admin |
| الموافقات التنظيمية | |
| ISO9001 | |
| EN55022:2010+AC: 2011، الفئة A | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55032:2017 | |
| IEC 61000-4-2: 2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4: 2012 (EFT) | |
| IEC 61000-4-5: 2014 (Surge) | |
| IEC 61000-4-6: 2013 (CS) | |
التطبيق
معلومات الطلب
| الموديل | الوصف |
| LNK-IMC005GM | مبدل إيثرنت جيجابت صغير صناعي مُدار بـ 5 منافذ 10/100/1000T |
| خيارات التركيب | ► مثبت قوس DIN-Rail افتراضي؛ يتم تضمين قوس تثبيت الحائط. |
| خيارات الطاقة |
► يجب شراء مصدر الطاقة بشكل منفصل ► نوصي بـ MeanWell MDR-20-24 |
