تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: CE
رقم الموديل: LNK-KVM-DVI-1D1BA1GO
الوثيقة: E-link LNK-DVI-1D1BA DVI+Bi....0.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: عبوة كرتون قياسية لمفتاح PoE الصناعي
وقت التسليم: 7-10 أيام عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون، مونيغرام، بايبال
القدرة على العرض: 100000 قطعة / الشهر
البعد (LxWxH): |
120 × 83 × 28 (ملم) |
درجة حرارة التشغيل:: |
-20 درجة مئوية ~ +70 درجة مئوية |
مزود الطاقة: |
DC 5V |
الطول الموجي: |
850 نانومتر / 1310 نانومتر / 1550 نانومتر |
البعد (LxWxH): |
120 × 83 × 28 (ملم) |
درجة حرارة التشغيل:: |
-20 درجة مئوية ~ +70 درجة مئوية |
مزود الطاقة: |
DC 5V |
الطول الموجي: |
850 نانومتر / 1310 نانومتر / 1550 نانومتر |
مزايا المنتج
► ينقل إشارات فيديو DVI و RS232 والصوت لمسافة تصل إلى 20 كيلومترًا عبر كابل ألياف واحد؛
► يدعم دقة تصل إلى 1920*1200@60Hz ;
► دعم خاص 1600*1200 @60HZ
► دعم الإرسال الصوتي الاستريو ثنائي الاتجاه الخارجي؛
► الامتثال لمعيار DVI 1.0 و HDCP 1.2؛
► توافق عالي، يمكنه مطابقة جهاز المصدر والعرض تلقائيًا؛
► نظام تعديل تلقائي مدمج، يجعل الصورة سلسة وواضحة ومستقرة؛
► نظام حماية ESD مدمج؛
► سهل التركيب، التوصيل والتشغيل؛
المؤشرات الفنية
|
المعلمة |
الوصف |
|
|
فيديو
|
المعايير |
DVI 1.0 و HDCP 1.2 |
|
أقصى تردد ساعة للبكسل |
165 ميجاهرتز |
|
|
أقصى معدل للبيانات |
2.97 جيجابت في الثانية |
|
|
متوافق |
1080P@50/59.95/60Hz( بحد أقصى 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, دعم خاص 1600*1200 @60HZ |
|
|
الموصل |
أنثى DVI-D |
|
|
الممانعة |
100Ω |
|
|
DVنطاق كابل I |
||
|
صوت |
الواجهة |
صوت ستيريو خارجي 3.5 ملم |
|
جهاز الإرسال |
إدخال 1Ch + إخراج 1Ch |
|
|
جهاز الاستقبال |
إدخال 1Ch + إخراج 1Ch |
|
|
RS232 |
الواجهة |
كتلة طرفية ذات 3 سنون |
|
معدل الباود |
≤115200 |
|
|
بتات البيانات |
8 بت |
|
|
الألياف الضوئية |
الواجهة |
طراز SFP – موصل LC |
|
نوع الألياف |
أحادي الوضع |
|
|
الطول الموجي |
850 نانومتر/1310 نانومتر/1550 نانومتر |
|
|
عرض النطاق الترددي للواجهة |
3 جيجابت في الثانية |
|
|
مسافة الإرسال |
ألياف متعددة الأوضاع: <500 متر ألياف أحادية الوضع: 0~80 كم |
|
|
أخرى |
مزود الطاقة |
محول الطاقة: تيار مستمر 5 فولت |
|
تبدد الطاقة |
بحد أقصى 4 واط |
|
|
درجة الحرارة |
التشغيل: -20℃ ~ +70℃ |
|
|
الرطوبة |
التشغيل: 5% ~ 90% |
|
|
الأبعاد (الطولxالعرضxالارتفاع) |
120 × 83 × 28 (مم) |
|
نظرة عامة

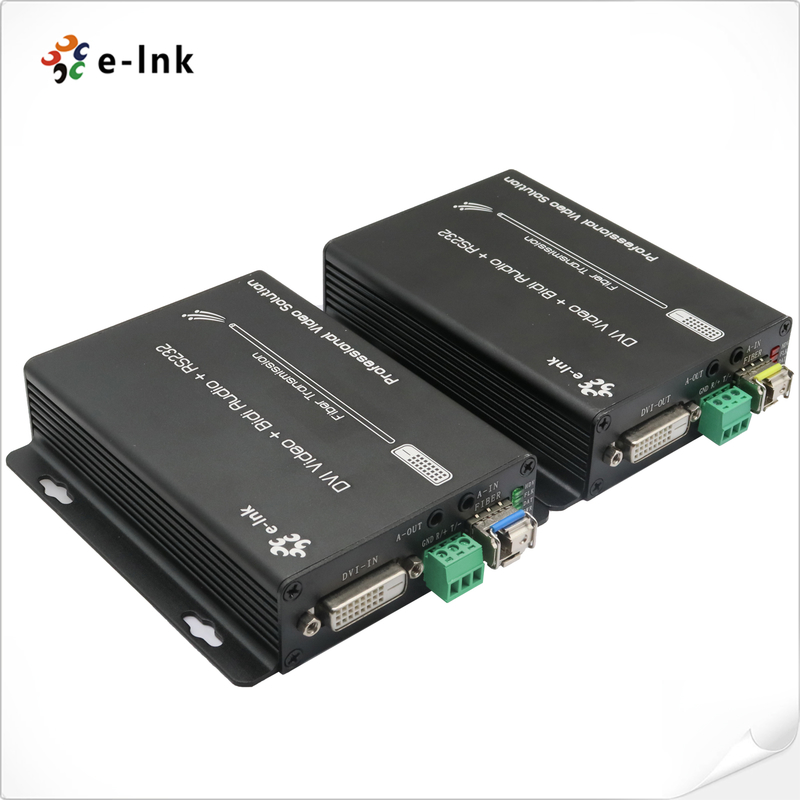

يوفر موسع الألياف الضوئية LNK-DVI-1D1BA تمديد إشارات DVI لمسافات طويلة عبر كابل ألياف ضوئية واحد، وهو يدعم دقة عالية تصل إلى 1080P، KVM، RS232، إشارة GPIO ووظيفة الإرسال الصوتي الخارجية. يمكن للموسع استخدامه لمجموعة واسعة من التطبيقات التي تتطلب إرسالًا لمسافات طويلة بدقة عالية وجودة عالية من خلال استقراره الجيد وأمانه القوي.
التطبيق
