تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-Link
إصدار الشهادات: ISO9001，ROHS，FCC，CE
Model Number: LNK-IMC010G
الوثيقة: ETSXY9~C.PDF
شروط الدفع والشحن
Minimum Order Quantity: 1 pcs
الأسعار: قابل للتفاوض
Delivery Time: 3-5 Working Days
Payment Terms: T/T,Western Union,MoneyGram
Supply Ability: 3000 Pcs/Month
Input Power: |
12~48VDC Redundant power with polarity reverses protection function |
الوزن: |
300 غرام |
Operating Temperature: |
-40°C to 80°C (-40°F to 176°F) |
Casing: |
Aluminum Case |
MAC Address Table: |
4K entries |
تبديل النسيج: |
20 جيجابت في الثانية/غير محظورة |
Input Power: |
12~48VDC Redundant power with polarity reverses protection function |
الوزن: |
300 غرام |
Operating Temperature: |
-40°C to 80°C (-40°F to 176°F) |
Casing: |
Aluminum Case |
MAC Address Table: |
4K entries |
تبديل النسيج: |
20 جيجابت في الثانية/غير محظورة |
الميزات
► 10 منافذ 10/100/1000BASE-T RJ45 مع وظيفة التبديل التلقائي MDI/MDI-X
► يدعم التفاوض التلقائي و 10/100 ميجابت في الثانية نصف/مزدوج كامل و 1000 ميجابت في الثانية مزدوج كامل
► 1مدخل طاقة واسع النطاق 2~48VDC
► يدعم التحكم في التدفق 802.3x
► يتوافق مع معيار IEEE 802.3az Ethernet الموفر للطاقة (EEE)
► يدعم تركيب DIN-Rail و Wall-mount
► تصميم قياسي صناعي، تصميم مقاوم للغبار ومغلق IP40، هيكل معدني متين عالي القوة
► درجة حرارة التشغيل من -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)
نظرة عامة

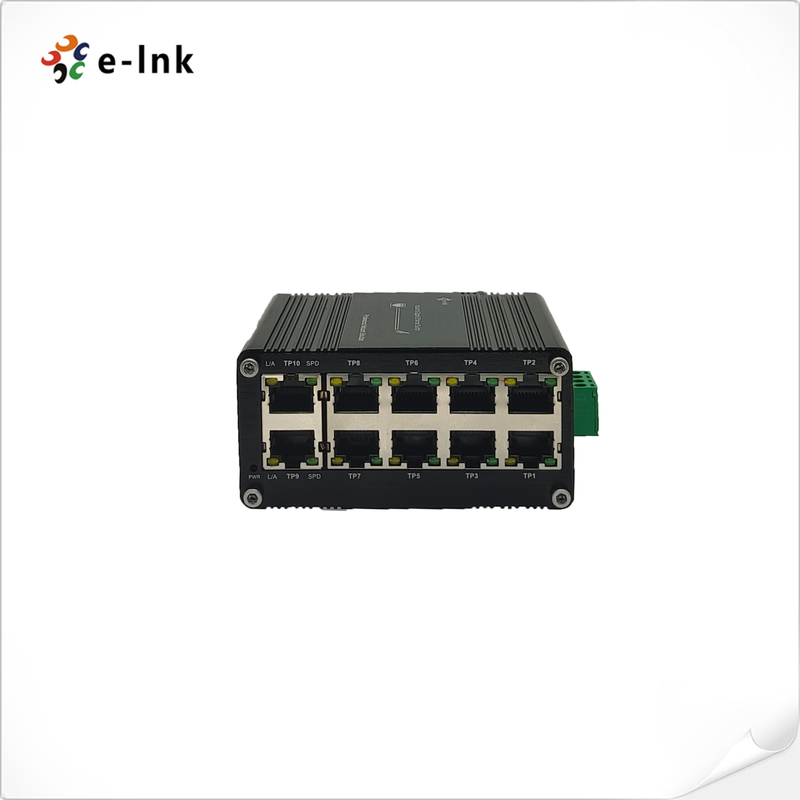

سلسلة LNK-IMC010G هو مفتاح إيثرنت جيجابت صناعي صغير بـ 10 منافذ 10/100/1000T مع مدخل طاقة واسع النطاق 12~48VDC.تم تصميم مفتاح الإيثرنت الصناعي غير المُدار هذا ليتوافق مع المعايير الصناعية الهامة. مع التشغيل الموثوق به والبسيط ضد الاهتزاز والصدمات، ونطاق درجة حرارة التشغيل الواسع، يمكنه التوافق مع مجموعة متنوعة من البيئات القاسية. يتوافق المفتاح مع معايير CE و FCC، واجتاز اختبار الحرق بنسبة 100٪ لضمان أنه سيلبي احتياجات التطبيقات الصناعية. إنه خيار جيد لحل اقتصادي لاتصالات إيثرنت الصناعية.
الفهارس الفنية
|
المعايير: |
IEEE 802.3 إيثرنت |
|
IEEE 802.3u Fast Ethernet |
|
|
IEEE 802.3ab Gigabit Ethernet |
|
|
IEEE 802.3x Full-Duplex Flow Control |
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE) |
|
|
إلى الأمام&تصفيةمعدل: 14,880pps (10 ميجابت في الثانية) |
148,800pps (100 ميجابت في الثانية) |
|
1,488,000pps (1000 ميجابت في الثانية) |
|
|
مخزن الحزم: |
|
|
2 ميجابت |
طول الحزمة: |
|
9216 بايت |
جدول عناوين MAC: |
|
4K إدخالات |
مفتاح النسيج: |
|
20 جيجابت في الثانية / غير مانع |
إنتاجية التبديل (حزمة في الثانية) |
|
14.88Mpps@64bytes |
الموصل: |
|
10 × 10/100/1000BASE-T RJ45 منافذ التبديل التلقائي MDI/MDI-X |
البيئة |
|
درجة حرارة التشغيل: |
|
|
-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
درجة حرارة التخزين: |
|
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
الرطوبة النسبية: |
|
5٪ إلى 95٪ بدون تكاثف |
MTBF |
|
> 200,000 ساعة |
كهربائي وميكانيكي |
|
مدخلات الطاقة: |
|
|
12~48 |
VDCطاقة زائدة عن الحاجة مع وظيفة حماية عكس القطبية استهلاك الطاقة: |
|
< |
10 واطزيادة مدخلات الطاقة: |
|
إعادة الضبط التلقائي |
القطبية العكسية: |
|
موجود |
الأبعاد (العرض × العمق × الارتفاع): |
|
95 |
x 88 x 46 مم الوزن: |
|
300 جرام |
الغلاف: |
|
علبة ألومنيوم |
خيارات التركيب: |
|
DIN-Rail / Wall-mount |
مؤشرات LED: |
|
P |
|
|
WRالطاقة |
L/A |
|
الرابط/النشاط |
SPD |
|
معدل البيانات |
الموافقات التنظيمية |
|
ISO9001 |
|
|
EN55022:2010+AC: 2011, Class A |
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
|
|
EN 61000-3-3: 2013 |
|
|
EN550 |
|
|
32:2017IEC 61000-4-2: 2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) |
|
|
IEC 61000-4-4: 2012 (EFT) |
|
|
IEC 61000-4-5: 2014 (Surge) |
|
|
IEC 61000-4-6: 2013 (CS) |
|
|
IEC 61000-4-8: 2009 (PFMF) |
|
|
معلومات الطلب |
|
الموديل
|
الوصف |
LNK-IMC010G |
|
ميني صناعي 10 منافذ 10/100/1000T مفتاح إيثرنت جيجابت |
خيارات التركيب |
|
► مثبت قوس DIN-Rail افتراضي؛ يتم تضمين قوس Wall Mount. |
خيارات الطاقة |
|
► يجب شراء مصدر الطاقة بشكل منفصل |
|
