تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: Iso9001, CE, ROHS, FCC
رقم الموديل: LNK-MDR4K
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: negociate
تفاصيل التغليف: علبة كرتونية قياسية لمحول الألياف DVI
وقت التسليم: 1-3 أيام عمل
شروط الدفع: (ت) ، (ويسترن يونيون) ، (موني جرام) ، (باي بال)
القدرة على العرض: 1000 / شهر
نوع الموسع: |
إشارة DVI عبر كابل الألياف الضوئية |
دعم الفيديو: |
ما يصل إلى 720P/960P/1080p@60 هرتز، 4K*2K@30 هرتز |
أخذ عينات صبغية: |
Max 3840*2160@60Hz (4: 2: 0) Max 3840*2160@30Hz (4: 4: 4 ، 4: 2: 2) |
RS232: |
3 دبوس طرفي ، معدل الباود ≤ 38400 |
درجة حرارة التخزين: |
-20 ~ + 80 درجة مئوية |
البعد (WxDxH): |
2.87 × 1.73 × 0.69 بوصة (73 × 44 × 17 ملم) |
نوع الموسع: |
إشارة DVI عبر كابل الألياف الضوئية |
دعم الفيديو: |
ما يصل إلى 720P/960P/1080p@60 هرتز، 4K*2K@30 هرتز |
أخذ عينات صبغية: |
Max 3840*2160@60Hz (4: 2: 0) Max 3840*2160@30Hz (4: 4: 4 ، 4: 2: 2) |
RS232: |
3 دبوس طرفي ، معدل الباود ≤ 38400 |
درجة حرارة التخزين: |
-20 ~ + 80 درجة مئوية |
البعد (WxDxH): |
2.87 × 1.73 × 0.69 بوصة (73 × 44 × 17 ملم) |

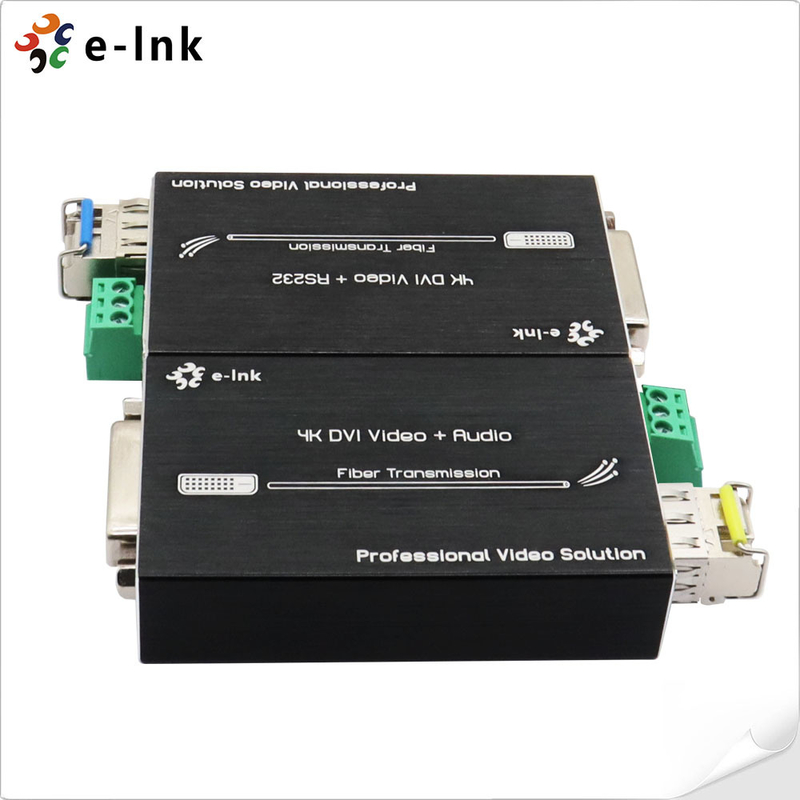

الموديل: LNK-MDR4K
نظرة عامة
تم تصميم موسع الألياف DVI 4K من سلسلة LNK-MDR4K لدعم نقل DVI غير المضغوط
الإشارة وإشارة RS232 عبر الألياف الضوئية لمسافات تصل إلى 80 كيلومترًا بدقة قصوى تبلغ 4K * 2K @ 60 هرتز،
YUV 4:2:0.
يحول جهاز الإرسال إشارة DVI إلى دفق بيانات تسلسلي واحد بسرعة 10 جيجابت في الثانية للإرسال عبر الألياف الضوئية.
يحول جهاز الاستقبال البيانات التسلسلية مرة أخرى إلى إشارة DVI. تتوافق أجهزة الإرسال والاستقبال مع RoHS وخالية من الرصاص
لكل المتطلبات في أوروبا والصين. هذا المنتج مثالي لشاشات العرض الكبيرة وأنظمة المؤتمرات و
الترفيه المنزلي وما إلى ذلك. يتمتع الجهاز بالقدرة على مقاومة التداخل، لضمان استقرار الإشارة.
سمات
► دعم DVI 1.0 و HDCP1.2
► نقل غير مضغوط، لا تأخير، لا خسائر
► معدل البيانات يصل إلى 10.2 جيجابت في الثانية
► مسافة الإرسال تصل إلى 80 كم عبر كابل الألياف
► يدعم جميع الأوضاع حتى 4K * 2K @ 60 هرتز كحد أقصى، YUV 4:2:0
► دعم إشارة RS232 التسلسلية
► Auto EDID، تطابق نوع جهاز العرض المختلف
► قابلة للتوصيل على الساخن، مقاومة EMI / RFI
► عامل شكل مصغر لسهولة الاستخدام والتركيب
► درجة حرارة التشغيل: -10 ~ 50 درجة مئوية
الفهارس الفنية
| نوع الموسع | إشارة DVI عبر كابل الألياف الضوئية |
| إشارات الإدخال | DVI |
| موصل | DVI-D |
| دعم الإشارة | معيار تنسيق DVI 1.0 ومتوافق مع HDCP |
| دعم الفيديو | حتى 720P / 960P / 1080p @ 60Hz، 4K * 2K @ 30Hz |
| دعم الصوت | Dolby TrueHD و Dolby Digital Plus و DTS و DTS-ES 6.1 و DTSHD و DTS-HD-HRA و DTS-HD Master و (PCM-2CH) |
| تخفيض عينات الألوان |
الحد الأقصى 3840 * 2160 @ 60 هرتز (4: 2: 0) الحد الأقصى 3840 * 2160 @ 30 هرتز (4: 4: 4، 4: 2: 2) |
| EDID |
إرسال ثنائي الاتجاه (إلى الأمام + للخلف): دعم EDID الديناميكي، التوصيل والتشغيل، لا حاجة للتعلم إرسال أحادي الاتجاه (إلى الأمام): دعم تعلم EDID يدويًا |
| RS232 | طرف 3 سنون، معدل الباود &le؛ 38400 |
| موصل الألياف | SFP / LC |
| بالعرض | 10.2 جيجابت في الثانية |
| مسافة الإرسال | 300 متر (عبر ألياف OM3) |
| حتى 80 كم (عبر الألياف أحادية الوضع) | |
| درجة حرارة التشغيل | -10 ~ + 50 درجة مئوية |
| درجة حرارة التخزين | -20 ~ + 80 درجة مئوية |
| الرطوبة | 5٪ إلى 90٪ رطوبة نسبية (بدون تكاثف) |
| MTBF | 100000 ساعة |
| الأبعاد (العرض × العمق × الارتفاع) | 2.87 × 1.73 × 0.69 بوصة (73 × 44 × 17 مم) |
| وزن | 60 جرام / 0.13 رطل |
| مزود الطاقة | 5V DC (USB-C) |
| تبديد الطاقة | <5W |
| موافقات السلامة | CE، FCC، Rohs |
تطبيق
معلومات الطلب
| مودل | وصف |
| LNK-MDR4K-Mم | موسع ألياف DVI صغير: إشارة DVI أحادية القناة (4K * 2K) + RS232 للخلف، ألياف متعددة الأوضاع OM3، 300 متر، LC، بما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، إدخال طاقة 5V DC |
| LNK- MDR4K-S20 | موسع ألياف DVI صغير: إشارة DVI أحادية القناة (4K * 2K) + RS232 للخلف، ألياف أحادية الوضع، 20 كم، LC، بما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، إدخال طاقة 5V DC |
| LNK- MDR4K-S40 | موسع ألياف DVI صغير: إشارة DVI أحادية القناة (4K * 2K) + RS232 للخلف، ألياف أحادية الوضع، 40 كم، LC، بما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، إدخال طاقة 5V DC |
| LNK- MDR4K-S80 | موسع ألياف DVI صغير: إشارة DVI أحادية القناة (4K * 2K) + RS232 للخلف، ألياف أحادية الوضع، 80 كم، LC، بما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، إدخال طاقة 5V DC |
