تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: سلسلة LNK-MHD-1V
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: $25-369
تفاصيل التغليف: SDI Fiber Media Converter Package
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T/T ، Western Union ، Moneygram ، PayPal
القدرة على العرض: 10000 زوج / شهر
واجهة الألياف: |
Simplex LC |
مسافة الإرسال: |
550 م - 20 كم |
الطول الموجي: |
1310nm/1550nm |
محول الطاقة: |
DC 5 ~ 25V |
استهلاك الطاقة: |
<5W |
الأبعاد (LXWXH): |
80 × 40 × 20 مم |
واجهة الألياف: |
Simplex LC |
مسافة الإرسال: |
550 م - 20 كم |
الطول الموجي: |
1310nm/1550nm |
محول الطاقة: |
DC 5 ~ 25V |
استهلاك الطاقة: |
<5W |
الأبعاد (LXWXH): |
80 × 40 × 20 مم |

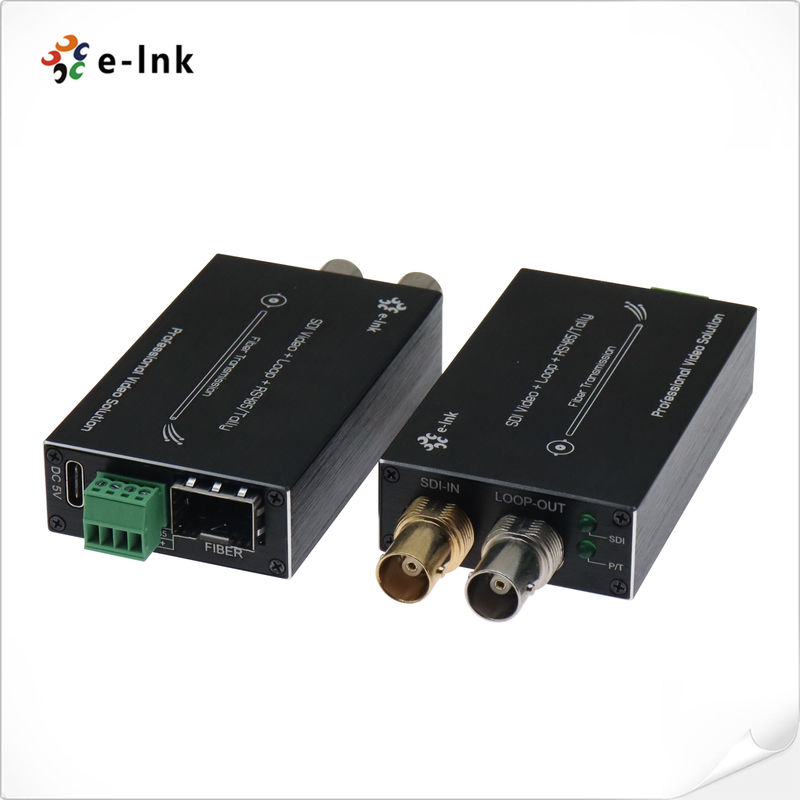

تحويل الألياف HD-SDI المصغرة Tally & RS485 80km 8-Ch الصوتية الساخنة قابلة للتوصيل
نظرة عامة على محولات الألياف SDI
تمثل سلسلة LNK-MHD-1V حلًا نقلًا بالألياف الضوئية فعالًا في المساحة تم تصميمه للبيئات المهنية للبث والإنتاج المباشر.هذا المحول المصغّر ينقل بسهولة قناة واحدة من الفيديو HD-SDI مع الصوت المدمج، إشارات التقييم، وعكس بيانات التحكم RS485 من خلال كابل واحد الألياف الضوئية.
يحتوي النظام على إمكانية الخروج المحلية من خلال الحلقة ، مما يتيح مراقبة الإشارة في الوقت الحقيقي مع الحفاظ على سلامة مسار النقل الأساسي.مجموعة الإرسال والمستقبل الكاملة تضمن جودة إشارة HD-SDI موثوقة مع مزامنة توقيت دقيقة، مما يجعلها مثالية لتطبيقات الكاميرا وترابطات البث.
مصممة خصيصا لتركيبات محدودة في المساحة، هذا المحول المدمج مناسبة بشكل خاص لسيارات البث الخارجي، أنظمة حزمة الطيران،ومرافق المعدات حيث تحسين المساحة المادية أمر حاسميوفر نظام التعداد المتكامل إشارة موثوقة على حالة الكاميرا، في حين تمكن واجهة RS485 العكسية من التحكم الشامل بالكاميرات عن بعد لعمليات PTZ وإدارة المعدات.
باستخدام تكنولوجيا نقل بصرية متقدمة، يضمن النظام العزل الكهربائي الكامل والحصانة من التداخل الكهرومغناطيسي.هذا البناء القوي يضمن الأداء المستقر في بيئات الإنتاج المتطلبة، من إعدادات الاستوديو إلى المواقع البعيدة في الميدان. تعمل عملية التوصيل والتشغيل في المحول على تبسيط التثبيت مع الحفاظ على جودة إشارة مستوى البث طوال مسار الإرسال.
الخصائص
قدرة صوتية محسنة
دعم8-قناة نقل الصوت المدمجلـالبث متعدد اللغاتوتطبيقات إنتاج الصوت
معالجة إشارات ذكية
الخصائصالتساوي التلقائي للأسلاكوإعادة التثبيت الدقيقةمن270 ميجابايت في الثانية إلى 1.48 جيجابايت في الثانية، وضمانسلامة الإشارةعبر ظروف الكابلات المتغيرة
أداء ناقل النقل الموسع
يسمحإرسال المسافات الطويلةحتى80 كممعالنطاق الديناميكي البصري الأعلىوخيارات طول الموجة CWDM(1470-1610nm)
التوافق العالمي
يحافظالتوافق المباشرمعأنظمة الكاميرات SDIومقبضاتجميع الأنماط المرضيةلـالبث على مستوى البث
تصميم بيئي قوي
يعمل فينطاق درجة الحرارة الموسعمن-20°C إلى +70°C، مناسبةالمنشآت الخارجيةوالبيئات القاسية
التكنولوجيا البصرية المتقدمة
اختياريدعم طول الموجة CWDMيسمحتقسيم الموجات متعددلـتحسين عرض النطاق التردديفيالتطبيقات المحدودة بالألياف
عملية سهلة الصيانة
تصميم قابلة للتبادل الساخنيسمحاستبدال الوحدةوتحديثات النظامبدونانقطاع الخدمة
مراقبة شاملة
مؤشرات حالة LEDتوفيرمراقبة النظام في الوقت الحقيقيلـتسوية المشاكل بسرعةوالتحقق من التشغيل
سيناريوهات التطبيق
أنظمة استوديو البث
يسمحإرسال إشارة الكاميرافياستوديوهات التلفزيون، دعمفيديو HD-SDI,مراقبة العد، وتكوين الكاميرامن خلالRS485 العكسيةلـإنتاج متعدد الكاميرات
إنتاج الأحداث المباشرة
التسهيلاتإعدادات البث المتنقللـالأحداث الرياضيةوإنتاج الحفلات الموسيقية، مع توفيرإرسال المسافات الطويلةمعإشارة العدوتحكم الكاميرافيعامل الشكل المدمج
جمع الأخبار عن بعد
دعمجمع الأخبار الإلكترونيةأنظمةالقدرة على الوصول الموسع، إرسالتغذية الكاميرا عالية الدقةبينما تمكنمراقبة حالة الكاميراوجهاز التحكم عن بعد
استوديوهات التعليم عن بعد
يوفرإنتاج فيديو تعليميالحلول معصوت متعدد القنوات,إشارة العد، ومراقبة المعداتلـالتوزيع على مستوى الحرم الجامعي
الإذاعة التجارية
يسمحأنظمة الفيديو للمؤسساتلـمنتجات مجلس الإدارة، دعمبث فيديو عالي الجودةمعإشارة حالة الكاميراووظائف التحكم
مرافق التدريب الطبي
التسهيلاتأنظمة تدريب الجراحمعبث فيديو عالي الجودة,مراقبة المعدات، ومراقبة الحالةلـطلبات التعليم الطبي
الحكومة والأمن
دعمشبكات الفيديو الآمنةمعوظيفة العدوتحكم الكاميرا، وضمانتشغيل موثوق بهفيالبيئات الحرجة للمهمة
المواصفات
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 550م-20كيلومتر |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 1.48 جيجابايت/ثانية |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) |
| 1.485 جيجابايت في الثانية (HD-SDI) | |
| البيانات | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | الحساب أو العكس RS485 |
| دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 أقصى 57600bps لـ RS485 |
| BER | <10 9 |
| الكهرباء | |
| محول الطاقة | التيار المتردد 5 ~ 25 فولت |
| استهلاك الطاقة | < 5W |
| مؤشر LED | |
| SDI | فيديو SDI |
| الناتج | إمدادات الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 80 × 40 × 20 ملم |
| الوزن | 1 كجم لكل زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | سطح المكتب |
| البيئة | |
| درجة حرارة العمل | -20 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية+80 درجة مئوية |
| رطوبة العمل | 0~95% |
| MTBF | ≥100000 ساعة |
معلومات الطلب
| النموذج | الوصف |
| LNK-MHD-1V1T-MM | تحويل HD-SDI من النوع المصغّر إلى الألياف مع Tally و loop out ، MMF ، LC Fiber Connector 500 متر ، بما في ذلك جهاز الإرسال والإستقبال ، تستخدم بالأزواج |
| LNK-MHD-1V1D-MM | تحويل HD-SDI من النوع المصغر إلى الألياف مع RS485 العكسي والحلقة الخارجة ، MMF ، LC Fiber Connector 500 متر ، بما في ذلك جهاز الإرسال والمستقبل ، يستخدم بالأزواج |
| (LNK-MHD-1V1T-20) | تحويل HD-SDI من نوع صغير إلى الألياف مع Tally و loop out ، SMF ، LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والمستقبل ، يستخدم بالأزواج |
| (LNK-MHD-1V1D-20) | تحويل HD-SDI من النوع المصغر إلى الألياف مع RS485 العكسي والحلقة الخارجة ، SMF ، LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والمتلقي ، تستخدم من قبل الأزواج |
| LNK-MHD-1V1T-40 | تحويل HD-SDI من نوع صغير إلى الألياف مع Tally و loop out ، SMF ، LC Fiber Connector 40KM ، بما في ذلك جهاز الإرسال والمستقبل ، يستخدم بالأزواج |
| LNK-MHD-1V1D-40 | تحويل HD-SDI من نوع صغير إلى الألياف مع RS485 العكسي والحلقة الخارجة ، SMF ، LC Fiber Connector 40KM ، بما في ذلك جهاز الإرسال والمستقبل ، تستخدم من قبل الأزواج |
