تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001
رقم الموديل: سلسلة LNK-MHD-1V
شروط الدفع والشحن
الحد الأدنى لكمية: 1 وحدة
الأسعار: قابل للتفاوض
تفاصيل التغليف: SDI Fiber Media Converter Package
وقت التسليم: 5-10 أيام عمل
شروط الدفع: T / T ، ويسترن يونيون ، موني جرام ، باي بال
القدرة على العرض: 10000 قطعة/شهر
واجهة الألياف: |
Simplex LC |
مسافة الإرسال: |
550 م - 20 كم |
طول الموجة: |
1310 نانومتر / 1550 نانومتر |
محول كهرباء: |
تيار مستمر 5 ~ 25 فولت |
استهلاك الطاقة: |
<5 واط |
الأبعاد (LxWxH): |
80 × 40 × 20 ملم |
واجهة الألياف: |
Simplex LC |
مسافة الإرسال: |
550 م - 20 كم |
طول الموجة: |
1310 نانومتر / 1550 نانومتر |
محول كهرباء: |
تيار مستمر 5 ~ 25 فولت |
استهلاك الطاقة: |
<5 واط |
الأبعاد (LxWxH): |
80 × 40 × 20 ملم |

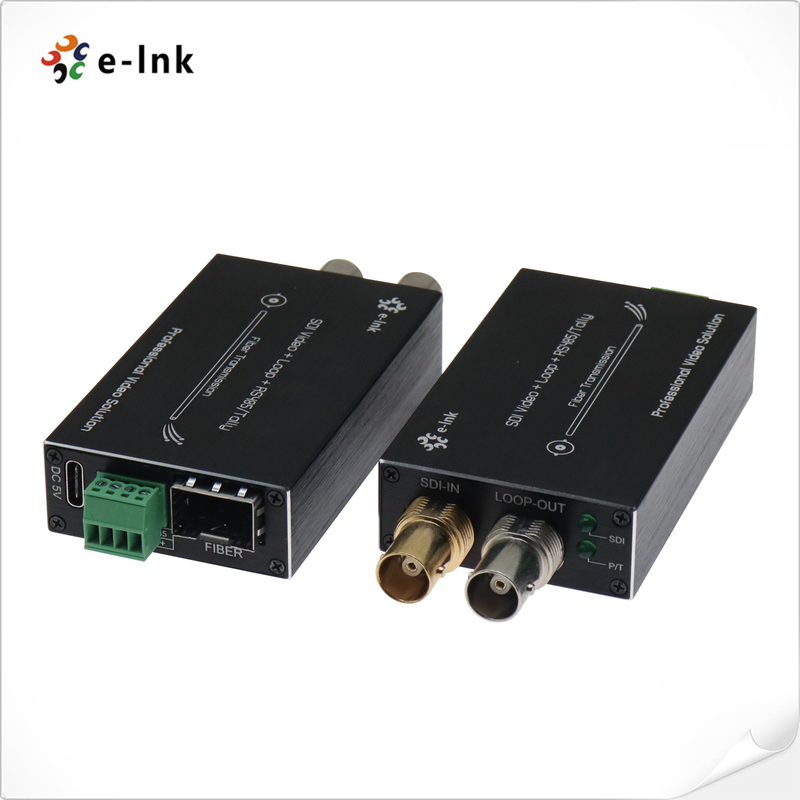

محول ألياف HD SDI صغير الحجم مع جهاز إرسال واستقبال SFP Tally أو RS485 عكسي
محول ألياف SDI المزايا
نظرة عامة
يدعم محول الألياف HD-SDI من النوع المصغر LNK-MHD-1V سلسلة فيديو HD-SDI أحادي القناة (صوت مضمن) و Tally أو
إشارة RS485 العكسية التي يتم إرسالها عبر كابل الألياف الضوئية، ومراقبة الإشارة محليًا عبر مخرج حلقة HD-SDI.
معلومات الطلب
| الموديل | الوصف |
| LNK-MHD-1V1T-MM | محول HD-SDI إلى ألياف من النوع المصغر مع Tally وحلقة خارج، MMF، موصل ألياف LC 500 متر، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
| LNK-MHD-1V1D-MM | محول HD-SDI إلى ألياف من النوع المصغر مع RS485 العكسي وحلقة خارج، MMF، موصل ألياف LC 500 متر، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
| LNK-MHD-1V1T-20 | محول HD-SDI إلى ألياف من النوع المصغر مع Tally وحلقة خارج، SMF، موصل ألياف LC 20KM، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
| LNK-MHD-1V1D-20 | محول HD-SDI إلى ألياف من النوع المصغر مع RS485 العكسي وحلقة خارج، SMF، موصل ألياف LC 20KM، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
| LNK-MHD-1V1T-40 | محول HD-SDI إلى ألياف من النوع المصغر مع Tally وحلقة خارج، SMF، موصل ألياف LC 40KM، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
| LNK-MHD-1V1D-40 | محول HD-SDI إلى ألياف من النوع المصغر مع RS485 العكسي وحلقة خارج، SMF، موصل ألياف LC 40KM، بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج |
المواصفات
| واجهة الألياف الضوئية | |
| واجهة الألياف | Simplex LC |
| مسافة الإرسال | 550 م - 20 كم |
| الطول الموجي | 1310 نانومتر/1550 نانومتر |
| الفيديو | |
| واجهة الفيديو | BNC |
| مقاومة إدخال/إخراج الفيديو | 75Ω |
| جهد إدخال/إخراج الفيديو | نموذجي: 1Vpp، دقيقة 0.5Vpp، كحد أقصى 1.5Vpp |
| معدل بت الفيديو | كحد أقصى 1.48 جيجابت/ثانية |
| الكسب التفاضلي (10% ~ 90% APL) | <1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50، 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| معيار فيديو SDI | 270 ميجابت في الثانية (SD-SDI) |
| 1.485 جيجابت في الثانية (HD-SDI) | |
| البيانات | |
| الواجهة المادية | طرف لولبي قياسي صناعي |
| نوع البيانات | Tally أو RS485 العكسي |
| دعم التردد/المعدل |
كحد أقصى. 115200 بت في الثانية لـ RS422 كحد أقصى. 57600 بت في الثانية لـ RS485 |
| BER | <10ˉ9 |
| كهربائي | |
| محول الطاقة | تيار مستمر 5~25 فولت |
| استهلاك الطاقة | <5 واط |
| مؤشر LED | |
| SDI | فيديو SDI |
| P/T | مزود الطاقة |
| ميكانيكي | |
| الأبعاد (الطول × العرض × الارتفاع) | 80 × 40 × 20 ملم |
| الوزن | 1 كجم/زوج |
| الغلاف | علبة ألومنيوم |
| خيارات التركيب | سطح المكتب |
| بيئي | |
| درجة حرارة التشغيل | -20℃ ~ +70℃ |
| درجة حرارة التخزين | -40℃ ~ +80℃ |
| رطوبة التشغيل | 0~95% |
| MTBF | ≥100000 ساعة |
