تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: سلسلة LNK-M3G-SMB1V-20
شروط الدفع والشحن
الحد الأدنى لكمية: 1 قطعة
الأسعار: negotiate
تفاصيل التغليف: الحزمة القياسية لموسعات الألياف
وقت التسليم: 3-5 أيام عمل
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 10000 / شهر
معيار الإشارة: |
SD-SDI (270 ميجابت في الثانية), HD-SDI (1.485 جيجابت في الثانية), 3G-SDI (2.97 جيجابت في الثانية) |
HD-SDI Jitter: |
<0.2ui (134ps)@100khz ، <1.0ui (673ps)@10hz |
SFP: |
Simplex LC ، 3،125 جيجابت في الثانية. ≤120km مسافة انتقال |
الطول الموجي CWDM: |
1270 ~ 1610 نانومتر، شبكة 20 نانومتر وفقًا لـ ITU-T |
درجة حرارة التخزين: |
-40 درجة مئوية + 80 درجة مئوية |
الأبعاد (LxWxH): |
58 × 21 × 20 ملم |
معيار الإشارة: |
SD-SDI (270 ميجابت في الثانية), HD-SDI (1.485 جيجابت في الثانية), 3G-SDI (2.97 جيجابت في الثانية) |
HD-SDI Jitter: |
<0.2ui (134ps)@100khz ، <1.0ui (673ps)@10hz |
SFP: |
Simplex LC ، 3،125 جيجابت في الثانية. ≤120km مسافة انتقال |
الطول الموجي CWDM: |
1270 ~ 1610 نانومتر، شبكة 20 نانومتر وفقًا لـ ITU-T |
درجة حرارة التخزين: |
-40 درجة مئوية + 80 درجة مئوية |
الأبعاد (LxWxH): |
58 × 21 × 20 ملم |

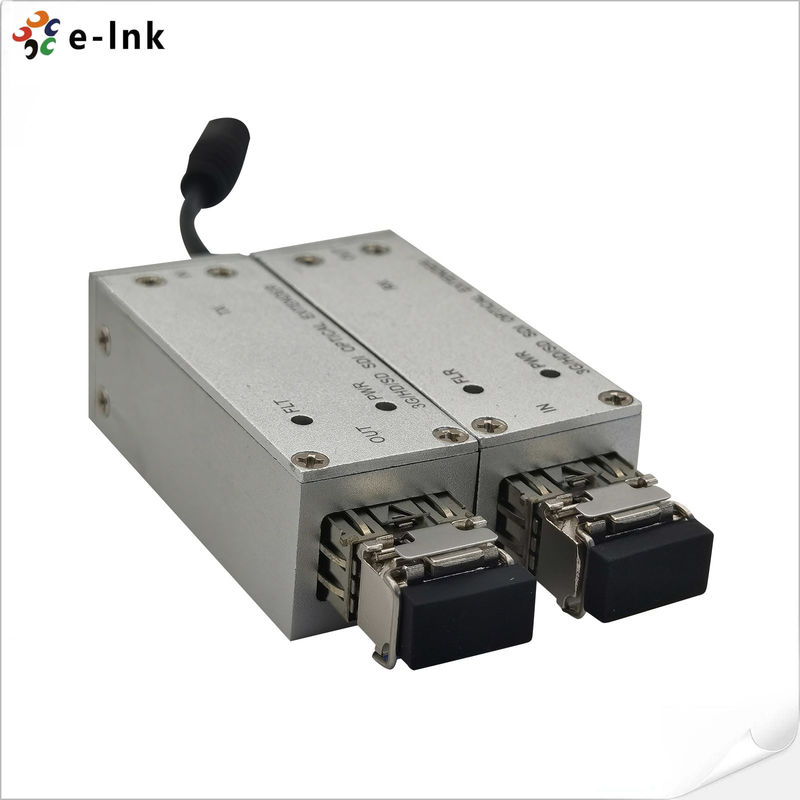

موسع ميكرو بصري SMB 3G/HD/SD-SDI
الموديل: سلسلة LNK-M3G-SMB1V-20
نظرة عامة
نظام نقل الألياف الضوئية الموسع الدقيق LNK-M3G-SMB1V-20 Series 3G-SDI/HD-SDI/SD-SDI الذي ينقل
فيديو رقمي عالي الدقة واحد 3G-SDI أو HD-SDI أو SD-SDI أو دفق DVB-ASI واحد عبر وضع واحد أو متعدد
الألياف التي تدعم معايير SMPTE424M و SMPTE259M و SMPTE297M و SMPTE310M و SMPTE305M (SDTI). مع تقدمها
تكنولوجيا نقل الألياف الضوئية الرقمية، ليست هناك حاجة إلى أي تعديلات، سهلة الإعداد وسهلة التشغيل. الـ
تستخدم سلسلة موسع SDI الدقيق مصدر طاقة 5 فولت مع استهلاك منخفض للطاقة.
الميزات
► التعرف التلقائي على إشارة 3G-SDI/HD-SDI/SD-SDI، لا يلزم الاختيار اليدوي
► مسافة الإرسال تصل إلى 120 كم
► تقنية CWDM للسماح بما يصل إلى 16 (18) قناة للإرسال عبر ألياف واحدة
► متوافق مع SMPTE424M و SMPTE292M و SMPTE259M و SMPTE297M و SMPTE310M و SMPTE305M و SMPTE344N
► متوافق مع DVB-ASI (EN50083-9)
► تعليمات مريحة لحالة LED. مؤشر وصلة الألياف، الطاقة.
► لوحة PCB صديقة للبيئة (خالية من الرصاص)
► لوحة PCB بتصميم متعدد الطبقات لضمان نقل إشارة مستقر وموثوق به
الفهارس الفنية
| مدخل SDI | |
| معيار الفيديو | SMPTE424M و SMPTE292M و SMPTE259M و SMPTE297M و SMPTE310M و SMPTE305M (SDTI) |
| معيار الإشارة | SD-SDI (270 ميجابت في الثانية)، HD-SDI (1.485 جيجابت في الثانية)، 3G-SDI (2.97 جيجابت في الثانية) |
| الدقة | 10 بت |
| مستوى الإشارة | <380mVp-p |
| الممانعة | 75Ω |
| الموصل | SMB |
| Sخرج DI | |
| مستوى الإشارة | 800mVp-p±10% |
| وقت الارتفاع/السقوط | <0.8ns |
| اهتزاز HD-SDI | <0.2UI(134ps)@100kHz, <1.0UI(673ps)@10Hz |
| اهتزاز SDI | <0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz |
| الممانعة | 75Ω |
| الموصل | SMB |
| الواجهة البصرية | |
| SFP | Simplex LC، 3.125 جيجابت في الثانية. ≤ مسافة الإرسال 120 كم |
| الطول الموجي القياسي SM | 1310 نانومتر، 1550 نانومتر |
| الطول الموجي CWDM | 1270~1610 نانومتر، شبكة 20 نانومتر وفقًا لـ ITU-T |
| نطاق درجة الحرارة | 0~70˚C |
| كهربائي | |
| قوة | 5VDC، 1A |
| الاستهلاك | <5W |
| مؤشر LED | |
| FLT | حالة وصلة الألياف (جهاز الإرسال) |
| FLR | حالة وصلة الألياف (جهاز الاستقبال) |
| PWR | حالة الطاقة |
| ميكانيكي | |
| الأبعاد (الطول × العرض × الارتفاع) | 58 × 21 × 20 ملم |
| الوزن | 100 جرام/زوج |
| الغلاف | علبة ألومنيوم |
| خيارات التركيب | سطح المكتب |
| بيئي | |
| درجة حرارة التشغيل | -20℃～+70℃ |
| درجة حرارة التخزين | -40℃～+80℃ |
| رطوبة التشغيل | 0~95% |
| MTBF | ≥100000 ساعة |
تطبيق
معلومات الطلب
| الموديل | الوصف |
| LNK-M3G-SMB1V-20 | موسع ميكرو بصري SMB 3G/HD/SD-SDI، 1310/1550 نانومتر، Simplex LC، وضع واحد، 20 كم بما في ذلك جهاز الإرسال والاستقبال، يستخدم بالأزواج |
