تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: سلسلة LNK-3GSDI-4BV
شروط الدفع والشحن
Minimum Order Quantity: 1 pair
الأسعار: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
شروط الدفع: (ت) ، (ويسترن يونيون) ، (موني جرام) ، (باي بال)
القدرة على العرض: 1000/شهر
مسافة الإرسال: |
550 م - 20 كم |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
استهلاك الطاقة: |
<15 واط |
محول كهرباء: |
تيار متردد 110 ~ 220 فولت |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
مسافة الإرسال: |
550 م - 20 كم |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
استهلاك الطاقة: |
<15 واط |
محول كهرباء: |
تيار متردد 110 ~ 220 فولت |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |

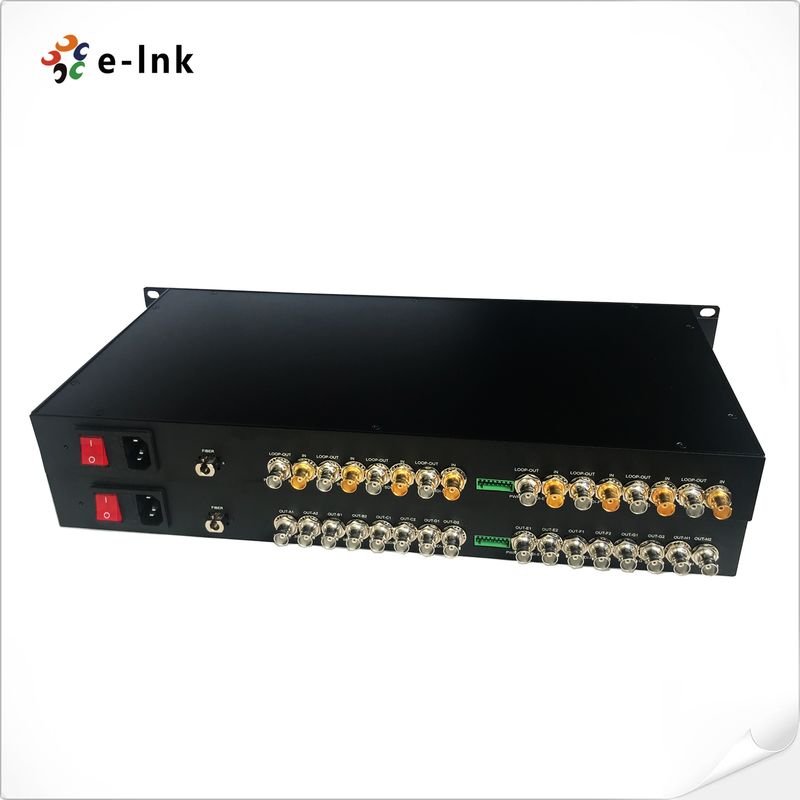

4- قناة ثنائي الاتجاه 3محول ألياف G-SDI
الموديل: سلسلة LNK-3GSDI-4BV
نظرة عامة
تدعم سلسلة LNK-3GSDI-4BV إشارة فيديو عالية الدقة قياسية 3G-SDI ثنائية الاتجاه ذات 4 قنوات يتم إرسالها
عبر كابل ألياف ضوئية واحد، ومراقبة الإشارة محليًا عبر مخرج حلقة 3G/HD-SDI. E-link 3G-SDI Video over
تتضمن محولات الألياف جهاز إرسال واحد وجهاز استقبال واحد لإشارة 3G-SDI بدقة 1080P. E-link 3G-SDI Fiber Converters
يمكنها إرسال فيديو 3G-SDI ثنائي الاتجاه ذي 4 قنوات، وبيانات RS-485 عكسية ذات قناة واحدة، في وقت واحد من خلال ألياف واحدة
الألياف الضوئية. جودة الفيديو تصل إلى معيار البث، وجودة الصوت تصل إلى مستوى القرص المضغوط يدعم بيانات RS-485 العكسية
تنسيق الاتصال.
الميزات
► إرسال فيديو 3G-SDI ثنائي الاتجاه ذي 4 قنوات عبر الألياف الضوئية
► معادلة الكابلات التلقائية لضمان سلامة الإشارة
► إعادة توقيت تلقائي 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية
► متوافق مباشرة مع أنظمة كاميرات 3G-SDI ويدعم بروتوكولات بيانات RS-485 العكسية
► قدرة إرسال طويلة على الأقل 10 كم (6.2 ميل)، تصل إلى 120 كم
► مدخل طاقة كتلة طرفية للتطبيقات الصناعية
► يدعم التبديل السريع والتوصيل السريع
► إرسال كامل المستوى الرقمي غير المضغوط للبث؛
► نطاق ديناميكي بصري فائق وخالٍ من التعديل قبل الاستخدام؛
► تقنية الألياف الضوئية WDM/CWDM/DWDM؛
► نطاق درجة حرارة واسع للغاية على المستوى الصناعي (-40℃~+85℃)، قابل للتكيف مع البيئات المختلفة؛
الفهارس الفنية
| واجهة الألياف الضوئية | |
| واجهة الألياف | Simplex LC |
| مسافة الإرسال | 550 م - 20 كم |
| الطول الموجي | 1310 نانومتر/1550 نانومتر |
| فيديو | |
| واجهة الفيديو | BNC |
| مقاومة إدخال/إخراج الفيديو | 75Ω |
| جهد إدخال/إخراج الفيديو | نموذجي: 1Vpp، دقيقة 0.5Vpp، كحد أقصى 1.5Vpp |
| معدل بت الفيديو | كحد أقصى 3.2 جيجابت/ثانية |
| الكسب التفاضلي (10%～90% APL) | <1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270 ميجابت في الثانية (SD-SDI)، 1.485 جيجابت في الثانية/م (HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| واجهة تسلسلية SMPTE424M 3 جيجابت/ثانية (3G-SDI) | |
| بيانات | |
| الواجهة المادية | طرف لولبي قياسي صناعي |
| نوع البيانات | RS485 العكسي |
| دعم التردد/المعدل | كحد أقصى. 57600 بت في الثانية لـ RS485 |
| BER | <10ˉ9 |
| كهربائي | |
| محول الطاقة | تيار متردد 110~220 فولت |
| استهلاك الطاقة | <15 واط |
| مؤشر LED | |
| SDI A/B/C/D/E/F/G/H | فيديو SDI |
| PWR | مزود الطاقة |
| ميكانيكي | |
| الأبعاد (الطول × العرض × الارتفاع) | 19 بوصة 1U (483 × 220 × 44.45 ملم) |
| الوزن | 7 كجم/زوج |
| الغلاف | علبة ألومنيوم |
| خيارات التركيب | تركيب الرف |
| بيئي | |
| درجة حرارة التشغيل | -20℃～+70℃ |
| درجة حرارة التخزين | -40℃～+80℃ |
| رطوبة التشغيل | 0~95% |
| MTBF | ≥100000 ساعة |
معلومات الطلب
| الموديل | الوصف |
| LNK-3GSDI-4BV | فيديو 3G-SDI ثنائي الاتجاه ذو 4 قنوات مع مخرج حلقة، 20 كم، SM، FC، بما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، يستخدم بالأزواج |
| LNK-3GSDI-4BV1R | فيديو SDI ثنائي الاتجاه ذو 4 قنوات مع مخرج حلقة + بيانات عكسية RS485 ذات قناة واحدة، 20 كم، SM، FC، بما في ذلك جهاز إرسال واحد وجهاز استقبال واحد، يستخدم بالأزواج |
