تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: E-link
إصدار الشهادات: ISO9001, CE, ROHS, FCC
رقم الموديل: LNK-3G-1V4H Series
شروط الدفع والشحن
الحد الأدنى لكمية: 1 زوج
الأسعار: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
شروط الدفع: (ت) ، (ويسترن يونيون) ، (موني جرام) ، (باي بال)
القدرة على العرض: 1000/شهر
مسافة الإرسال: |
550 م - 20 كم |
إدخال الفيديو/الخروج وضع الجهد: |
النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
Connector: |
Female HDMI type A |
Casing: |
Aluminum Case |
درجة حرارة التخزين: |
-40 درجة مئوية + 80 درجة مئوية |
Dimensions (LxWxH): |
Transmitter: 72 x 42 x 22 mm Receiver: 164 x 72 x 38 mm |
مسافة الإرسال: |
550 م - 20 كم |
إدخال الفيديو/الخروج وضع الجهد: |
النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
Connector: |
Female HDMI type A |
Casing: |
Aluminum Case |
درجة حرارة التخزين: |
-40 درجة مئوية + 80 درجة مئوية |
Dimensions (LxWxH): |
Transmitter: 72 x 42 x 22 mm Receiver: 164 x 72 x 38 mm |

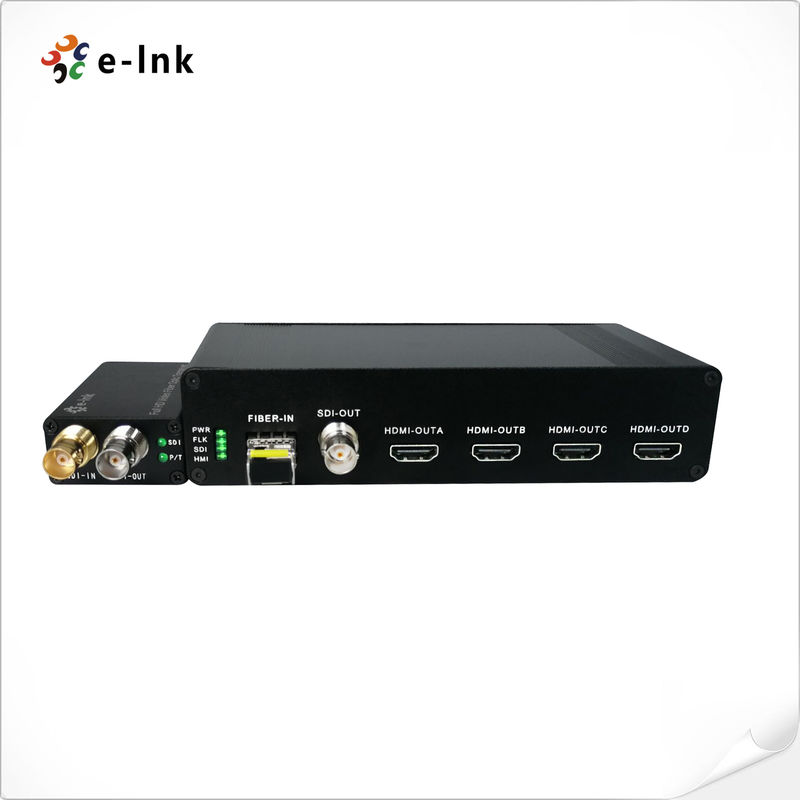

1 قناة3G-SDI أليافموسع مع 4Ch HDMI Output
الموديل: سلسلة LNK-3G-1V4H
نظرة عامة
تدعم سلسلة LNK-3G-1V4H 3G-SDI Fiber Extender فيديو 3G-SDI أحادي القناة (مدمج بالصوت) يتم نقله عبر الألياف
كابل بصري، ومراقبة الإشارة محليًا عبر مخرج حلقة 3G-SDI. تتضمن محولات E-link 3G-SDI Video over Fiber
جهاز إرسال واحد مع حلقة خارج وجهاز استقبال واحد مع 1Ch 3G-SDI و 4Ch HDMI Output.
الميزات
► جهاز إرسال مع مدخل 1Ch 3G-SDI وحلقة خارج
► جهاز استقبال مع مخرج 1Ch 3G-SDI و 4Ch HDMI output
► إعادة توقيت تلقائية 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية
► متوافق مباشرة مع أنظمة كاميرات 3G-SDI
► قدرة إرسال طويلة على الأقل 10 كم (6.2 ميل)، تصل إلى 80 كم
► مدخل طاقة كتلة طرفية؛ تبديل ساخن وتوصيل ساخن؛
► إرسال رقمي كامل غير مضغوط على مستوى البث؛
► نطاق ديناميكي بصري فائق وخالٍ من التعديل؛
► تقنية الألياف الضوئية WDM/CWDM/DWDM؛
► نطاق درجة حرارة فائق الاتساع على مستوى الصناعة (-40℃~+85℃)، قابل للتكيف مع البيئات المختلفة؛
الفهارس الفنية
| واجهة الألياف الضوئية | |
| واجهة الألياف | Simplex LC |
| مسافة الإرسال | 550 م - 20 كم |
| الطول الموجي | 1310 نانومتر/1550 نانومتر |
| فيديو - SDI | |
| واجهة الفيديو | BNC |
| مقاومة إدخال/إخراج الفيديو | 75Ω |
| جهد إدخال/إخراج الفيديو | نموذجي: 1Vpp، دقيقة 0.5Vpp، كحد أقصى 1.5Vpp |
| معدل بت الفيديو | كحد أقصى 3.2 جيجابت/ثانية |
| الكسب التفاضلي (10%～90% APL) | <1% |
| معيار فيديو SDI | 270 ميجابت في الثانية (SD-SDI)، 1.485 جيجابت في الثانية/م (HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| SMPTE424M 3Gb/s واجهة تسلسلية (3G-SDI) | |
| فيديو - HDMI | |
| موصل | أنثى HDMI من النوع A |
| الممانعة | 100Ω |
| الدقة | حتى 1920*1200@60Hz |
| نطاق كابل HDMI | <5 أمتار |
| كهربائي | |
| محول الطاقة | DC 5V |
| استهلاك الطاقة | <5W |
| مؤشر LED | |
| PWR | مزود الطاقة |
| FLK | وصلة الألياف |
| SDI | فيديو SDI |
| HMI | فيديو HDMI |
| ميكانيكي | |
| الأبعاد (الطول × العرض × الارتفاع) | جهاز الإرسال: 72 × 42 × 22 مم |
| جهاز الاستقبال: 164 × 72 × 38 مم | |
| الوزن | 1.5 كجم/زوج |
| الغلاف | علبة ألومنيوم |
| خيارات التركيب | سطح المكتب |
| بيئي | |
| درجة حرارة التشغيل | -20℃～+70℃ |
| درجة حرارة التخزين | -40℃～+80℃ |
| رطوبة التشغيل | 0~95% |
| MTBF | ≥100000 ساعة |
تطبيق
معلومات الطلب
| الموديل | الوصف |
| LNK-3G-1V4H | موسع ألياف 3G-SDI، جهاز إرسال مع مدخل 3G-SDI وحلقة خارج، جهاز استقبال مع مخرج 1Ch 3G-SDI و 4Ch HDMI output، SMF، موصل ألياف LC 20KM، يستخدم بالأزواج |
