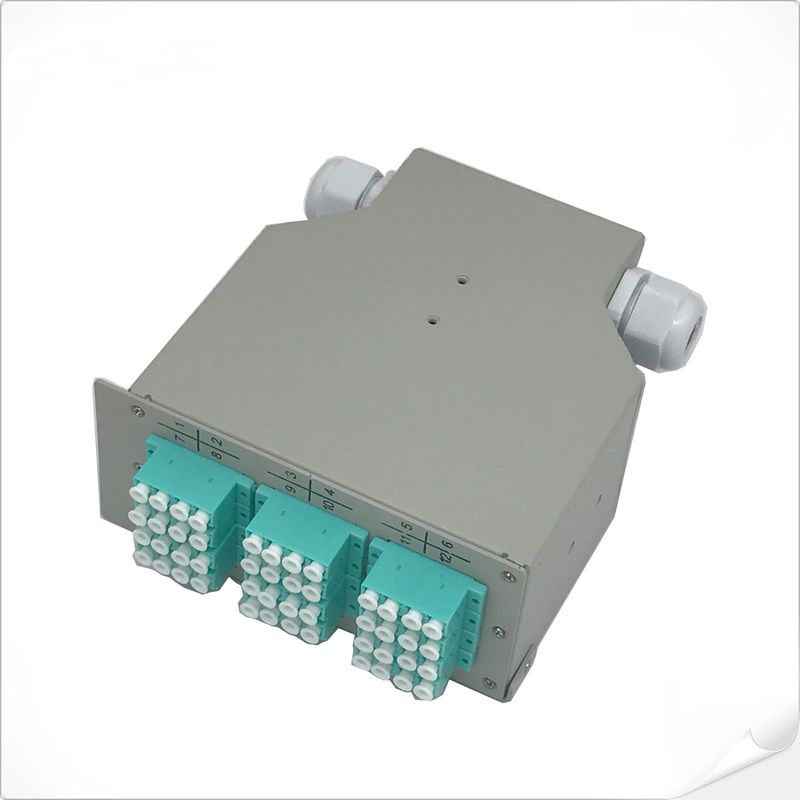

لوحة توصيل 12LC رباعية DIN-Rail 48 منفذ عالية الكثافة جدًا IP20

لوحة توصيل DIN-Rail رباعية 12LC ذات 48 منفذًا بكثافة فائقة IP20

نظرة عامة على المنتج
الـلوحة توصيل ألياف DIN-Rail الصناعية ذات 24 منفذًا من E-link توفر إدارة ألياف عالية الكثافة لكل من الإنهاء المباشر و تطبيقات الربط الانصهار . تتميز بـ 12 محول LC Quad (48 منفذ ألياف), هذه علبة ألومنيوم مؤكسد توفر أداء قوي وخفيف الوزن في المساحات الضيقة البيئات الصناعية والاتصالات . تصميمها تصميم DIN-rail مضغوط يحسن مساحة الرف عند تركيبه جنبًا إلى جنب مع معدات TS-35 المثبتة على السكة.

الميزات والفوائد الرئيسية

✅ اتصال عالي الكثافة للغاية

• 12 محول LC Quad (48 ألياف إجمالية)

• يدعم كلاً من الإنهاء المباشر والربط الانصهار

• الوصول بدون أدوات لصيانة فعالة

✅ بناء بدرجة صناعية

• غلاف ألومنيوم مؤكسد ممتاز (تشطيب طبيعي)

• مقاوم للتآكل للبيئات القاسية

• حماية IP20 ضد الغبار والرطوبة

✅ تصميم مُحسَّن للمساحة

• قابل للتركيب على سكة DIN (معيار TS-35)

• ارتفاع مكافئ 1U لتوافق الرفوف

• مثالي للوحات التحكم المزدحمة والعلب

✅ تطبيقات احترافية
✔ وصلات مراكز البيانات
✔ شبكات 5G الأمامية / الخلفية
✔ إطارات توزيع FTTH
✔ أنظمة التشغيل الآلي الصناعي

المواصفات الفنية

• نوع المحول: LC Quad (12 محول، 48 منفذ)

• المادة: ألومنيوم مؤكسد

• التركيب: DIN-rail TS-35

• درجة حرارة التشغيل: -40 درجة مئوية إلى +80 درجة مئوية

• اللون: تشطيب ألومنيوم طبيعي

المواصفات الفنية

1. إدارة الألياف عالية الكثافة للغاية

• 12 محول LC Quad (48 منفذ ألياف إجمالي) من أجل أقصى كثافة للمنفذ

• يدعم كلاً من الإنهاء المباشر والربط الانصهار

• الوصول إلى المحول بدون أدوات لصيانة سريعة

2. بناء بدرجة صناعية

• غلاف ألومنيوم مؤكسد (RAL 7035 رمادي)

• حماية IP20 ضد الغبار والرطوبة الخفيفة

• قابل للتركيب على سكة DIN (معيار TS-35) لسهولة التكامل

3. إدارة الكابلات المُحسَّنة

• 2x PG 11 غدد كابل لإدخال / خروج الألياف بشكل آمن

• تصميم تخفيف الضغط لمنع تلف الكابل

• بصمة مضغوطة (ارتفاع مكافئ 1U)

4. أداء بيئي قوي

• نطاق درجة الحرارة الممتد: -40 درجة مئوية إلى +80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)

• مقاوم للاهتزاز للبيئات الصناعية

• مقاوم للتآكل بناء من الألومنيوم

5. خيارات التخصيص

• تكوينات محول بديلة متاحة (FC / SC / ST)

• تسمية مخصصة لتحديد الهوية بسهولة

• تكامل صينية الربط الاختياري

 سيناريوهات التطبيقات الاحترافية

1. عمليات نشر مراكز البيانات عالية الكثافة

• مركز بيانات فائق النطاق وصلات تتطلب كثافة منفذ عالية للغاية

• بنية تحتية للحوسبة السحابية توزيع الألياف

• وصلات متقاطعة للموجهات الأساسية في مرافق محايدة للناقل

• تنفيذات معمارية SDN (شبكات محددة بالبرمجيات)

2. البنية التحتية لشبكات 5G والاتصالات

• إنهاء 5G الأمامي / المتوسط لهندسات C-RAN

• إطارات توزيع الألياف للمكتب المركزي (FDF)

• شبكات التوزيع البصري FTTx (ODN)

• نقاط التصحيح والربط لنظام DWDM

3. الشبكات الصناعية والمؤسسية

• مصنع ذكي للصناعة 4.0 العمود الفقري للألياف

• أنظمة إشارات السكك الحديدية (متوافقة مع EN 50155)

• شبكات اتصالات المرافق الكهربائية (IEC 61850-3)

• شبكات التداول المالي التي تتطلب اتصالاً بزمن انتقال منخفض

4. المدينة الذكية والبنية التحتية الحيوية

• عقد وصول Metro Ethernet

• نظام النقل الذكي محاور

• شبكات الاتصالات في حالات الطوارئ

• الشبكات الآمنة الحكومية

المزايا الفنية:
✔ كثافة غير مسبوقة: 48 ألياف في عامل شكل DIN-rail مضغوط
✔ موثوقية بدرجة الناقل: بناء من الألومنيوم المؤكسد
✔ تصميم مقاوم للمستقبل: توافق LC Quad لشبكات عالية السرعة
✔ مرونة تشغيلية: نطاق درجة الحرارة من -40 درجة مئوية إلى +80 درجة مئوية

الامتثال الصناعي:

• ميكانيكي: IEC 61754-16 (معيار موصل LC)

• بيئي: IP20، -40 درجة مئوية إلى +80 درجة مئوية

• السلامة: تصنيف اللهب UL94 V-0

• EMC: EN 61000-6-2 / 4 (حصانة / انبعاث صناعي)

ميزات التثبيت:

• الوصول إلى محول LC Quad بدون أدوات

• تعيين المنفذ القابل للتكوين ميدانيًا

• خيارات المحول القابلة للتبديل السريع

• تحديد المنفذ في الوقت الفعلي
